純電動汽車的熱管理

返回上一頁

近年來、純電動汽車(Battery Electric Vehicle, 以下 簡稱BEV)的開發速度正在逐步加快。鋰電池極易受到溫度的影響,特別是在低溫情況下,性能會暫時下降,電池的可用容量會快速減少。而BEV并沒有引擎這類的供能設施,因此為了增加續航距離,需要收集馬達或是逆變器這類零部件所產生的熱量。將數據采集儀 LR8450 和熱流傳感器 FHF05 兩臺設備組合后能夠進行熱流的測量。由于除了溫度測量還能確 認熱量流動的方向,因此有助于驗證溫控管理的情況。



熱流測量中熱量動向的可視化

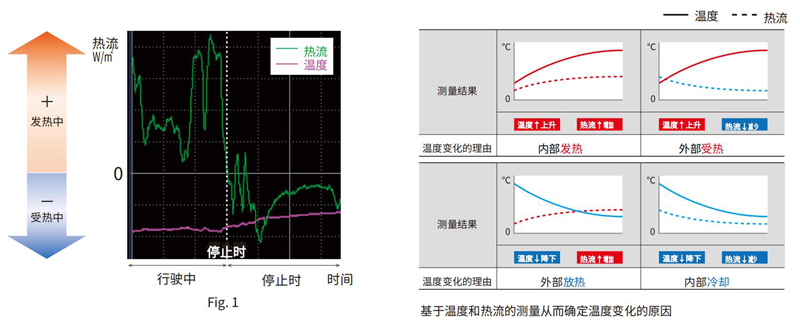

測量熱流的話,能夠觀測到熱量的流動方向。測溫方法。能夠做到查明正在發熱的零部件,并采取合適的隔熱及放熱方式。Fig.1 是使用由于能夠?qū)y(cè)量對象自身是否產生熱量以及周圍是否受熱進行測量,因此是非常有效的 LR8450 和 FHF05 ,對正在行駛中的車輛的零部件進行溫度和熱流測量時的畫面??梢钥吹綔囟日诰徛爻掷m(xù)升高,與之相對的是,圖表中熱流的顯示在車輛停止時發生了一些變化??傊?,能夠確認的是正在行駛中的車輛的零部件自身會產生發熱的現象,而車輛停止時會受到來自外部所產生的熱量影響。



熱流測量的應用

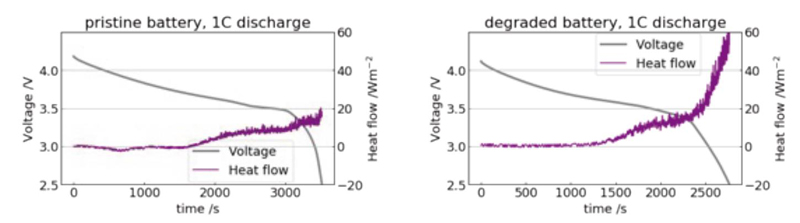

電池的性能及老化速度與其自身的發熱有關。因此,我們期待著能通過電池?zé)崃鞯臏y(cè)量,從而進行電池性能的評估或無損情況下電池老化速度的評估。



測量方法

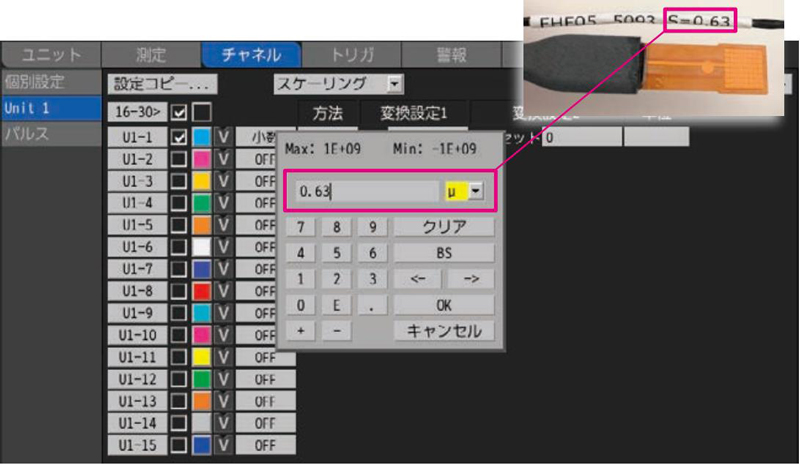

設定畫面(靈敏度系數的輸入)

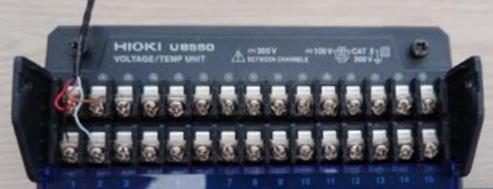

將用于LR8450的測量模塊的通道2ch部分與FHF05測量熱流及溫度的各條線路進行連接。FHF05是一臺能夠同時對熱流及溫度進行測量的儀器。

僅需將在FHF05的連接線上標記的靈敏度系數(S)輸入至LR8450轉換比的靈敏度框中,就能簡單地直接讀出其熱流量的數值,而無需進行復雜的轉換比運算。

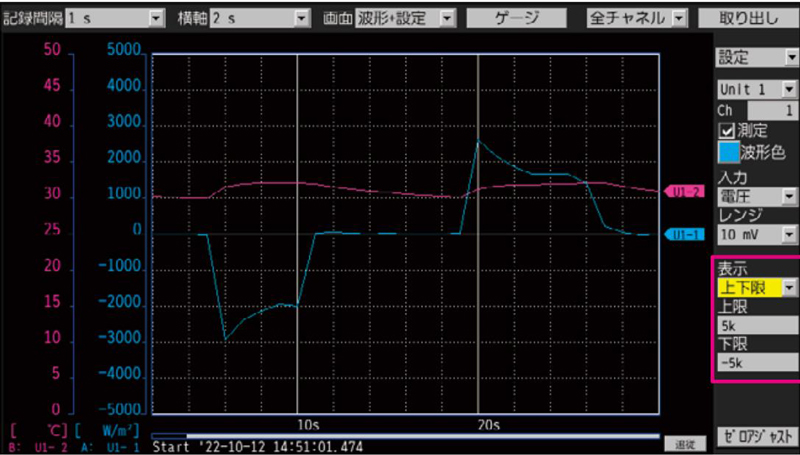

波形畫面


將波形畫面的上下限值設置為任意數值后便能夠觀測波形。因?yàn)槟軌蛲瑫r(shí)顯示兩個量規,所以對溫度和熱流的同時觀測而言非常方便。

使用LR8450 測量熱流的優點

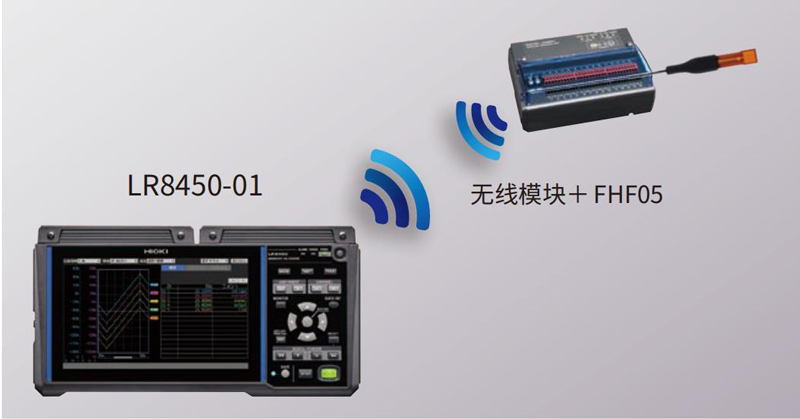

使用帶無線LAN功能LR8450-01的話,無線模塊和設備主機間能夠進行無線連接。將連接了熱流傳感器的無線模塊設置在測量對象的附近,便能夠在實驗室里對實時變化進行遠程監測。

通信距離:(無遮擋物)約30米左右(存在將LR8450-01 或無線模塊放置在地板或地面上導致通信距離縮短的情

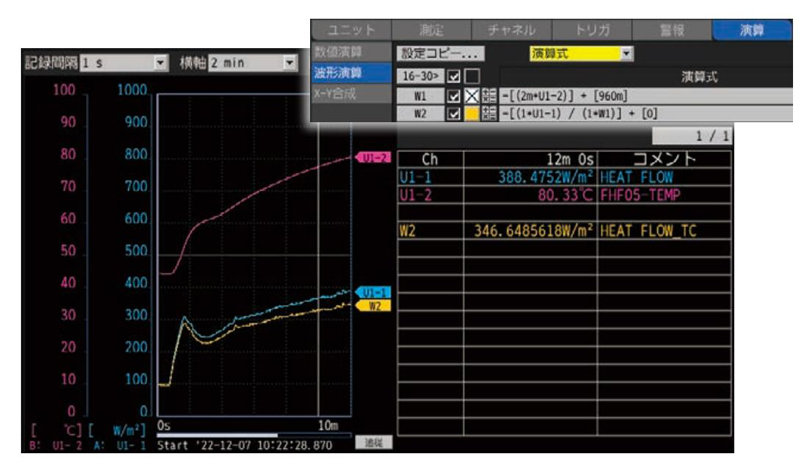

熱流傳感器靈敏度常數是具備溫度依賴性。例如,在測量對象溫度為120℃時進行熱流測量,數值可能會產生20%左右的誤差。使用FHF05的話,不僅能夠測量熱流也能測量溫度。使用溫度測量值,能夠依靠LR8450的波形運算功能進行溫度補償,從而實現高精度的熱流測量。

參考:在使用FHF05的情況下,在20℃環境下進行校正。此時靈敏度常數為S20的話,則溫度 T的靈敏度系數 S通過S=S20 {1+0.002×(T-20)}求得。

使用機器

數據采集儀LR8450/LR8450-01HIOKI 產品
熱流傳感器FHF05Hukseflux 產品(已確認與LR8450的組合操作)
