諧波和電壓波動 / 閃變測試是電氣產品所要求的 IEC 標準中被稱為電能質量低頻輻射的 EMC 測試的一部分。 近年來，不僅是功率調節器，普通家用變頻產品的高頻噪聲也被認為是電能質量的問題。

本應用案例介紹了如何將功率分析儀 PW8001 活用于噪聲對策，進行符合 IEC 標準的諧波和電壓波動 / 閃變等低頻輻射的測量，以及高頻噪聲的測量方法。

在諧波測試中會測量設備電流消耗波形的畸變分量。諧波電流會導致設備的誤動作或故障，并增加功率系統中的無功功率，因此，測試標準規定了對于諧波電流的限值。

電壓波動 / 閃變測試是針對電源電壓波動和照明閃爍（閃變）的測試。當電源電壓因電氣產品的消耗電流變化而波動時，就會出現照明閃爍。閃變是一種健康危害，會給人帶來不適，因此測試標準規定了電壓波動 / 閃變的限值。

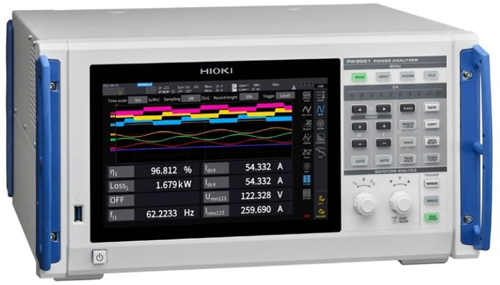

每個測試對象都有自己的測試條件和確定限值的標準，測試必須參照最新的測試標準。 此外，用于測試的測量設備也必須符合測量標準。功率分析儀 PW8001 是一款符合 IEC 諧波和電壓波動 / 閃爍測試標準的功率分析儀。

諧波測試標準

IEC61000-3-2：每相額定電流小于等于 16A 的設備的測試 IEC61000-3-12 ：每相額定電流大于 16A 小于等于 75A 的設備的測試

測試標準所要求的、并且 PW8001 符合的測量標準：IEC 61000-4-7: 2002+A1: 2008

諧波次數 : 0 次～ 200 次

間諧波次數 : 0.5 次～ 200.5 次

電壓波動 / 閃變測試標準

IEC61000-3-3：每相額定電流小于等于 16A 的設備

IEC61000-3-11：每相額定電流大于 16A 小于 75A 的設備

測試標準所要求的、并且 PW8001 符合的測量標準：IEC 61000-4-15: 2010

精度：Pst ±5% （Pst＝ 0.2 ～ 5）, dc,dmax: ±4%(dmax=4% 時 )

進行限值判定的評估系統

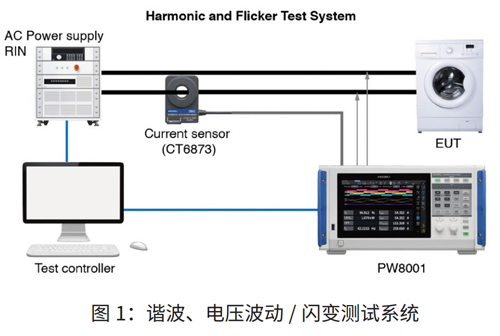

圖 1 顯示了諧波、電壓波動 / 閃變測試系統的框圖。IEC 諧波及電壓波動 / 閃變的測試標準使用帶有交流電源 RIN(ReferenceImpedance Network) 的測試系統。功率分析儀對測量對象的電源電壓和電流進行測量，并輸出基于測量標準的測量結果。電流測量使用電流傳感器。如此，無需為測量電流而布設電源配線，可減輕配線和儀器損耗的影響，在接近實際工作環境的配線狀態下進行測量。

諧波和電壓波動 / 閃爍測試是針對低頻輻射的測試。但是，在一些使用變頻器的環境中，在極少數情況下，變頻器設備的開關噪聲會產生意想不到的高電平，從而導致周圍設備出現故障（*1）。 為了預防電源噪聲引起的問題，對諧波和電壓波動采取措施，在設備開發的初期階段就確認噪聲是比較有效的。此外，在早期對噪聲問題采取行動，對于避免致命的開發延誤也很重要。

HIOKI 功率分析儀 PW8001 的升級固件 2.0 版本除了 IEC 諧波和電壓波動 / 閃變測量之外，還包括功率譜分析 (PSA) 功能。

進行限值判定的標準測試的情況下，必須使用專用的測試系統，即使是在開發初期的評估中，也可以通過檢查諧波和電壓波動來確定趨勢，以便盡早采取措施。例如，如果在改變電源電路設計后發現諧波電流增加，那么可以預見 EMC 測試中會有超過限值的可能，因此就可以在早期確定是否需要采取降噪措施。

功率譜分析 (PSA) 功能

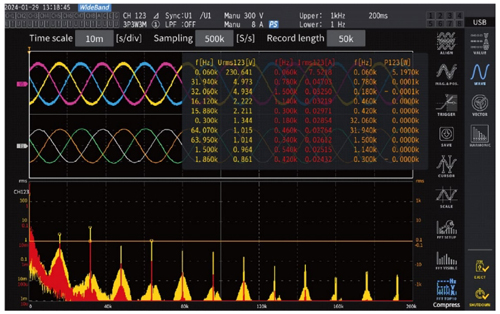

功率頻譜分析功能可對電壓、電流和功率進行 FFT 分析，與諧波分析功能相比，該功能可分析更高頻率（最高 6 MHz）的噪聲，從而直觀地確認 IEC 諧波或電壓波動 / 閃變中看不到的噪聲。PW8001 可保證最高到 1 MHz 的功率測量精度，對評估由逆變器或開關電源產生的高頻傳導噪聲十分有用。

HIOKI 的第三代功率分析引擎實現了六項“AUTO”測量

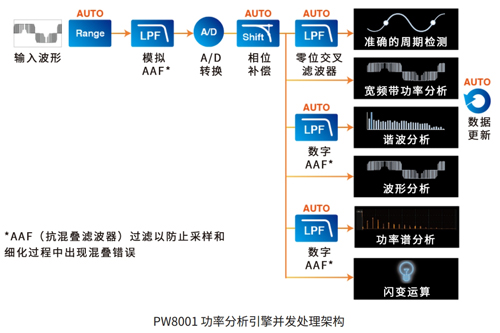

PW8001 可同時并行處理正確的功率測量以及諧波和功率譜分析等所有操作。根據輸入波形的大小和頻率，測量量程和濾波器特性會在內部自動更新至最佳狀態。如此，一次測量即可正確測量所有分析結果，從而實現多角度的驗證。

PW8001 功率分析儀可根據用途選擇兩種類型的輸入單元，并支持額定電流從 2 A 到 2000 A 的各種電流傳感器。根據所需的測量精度和測量頻帶，可混合使用兩種類型的輸入單元最多安裝至 8 通道。

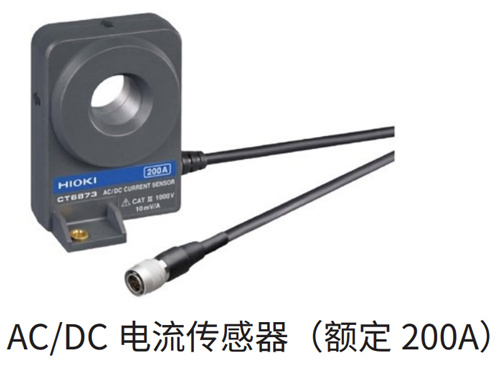

與電流傳感器的組合精度

HIOKI 是業內唯一一家同時自行開發高性能電流傳感器和功率分析儀的公司，這種組合帶來一騎絕塵的高精度。如表 1 所示，HIOKI 電流傳感器的不僅規定了 50 Hz/60 Hz 的精度，也規定了高頻的精度，因此非常適合用于于諧波和噪聲分析。

表 1: PW8001 和電流傳感器的組合精度示例之一

** Full scale 誤差也考慮了電流傳感器額定。其他頻率記載于使用說明書。

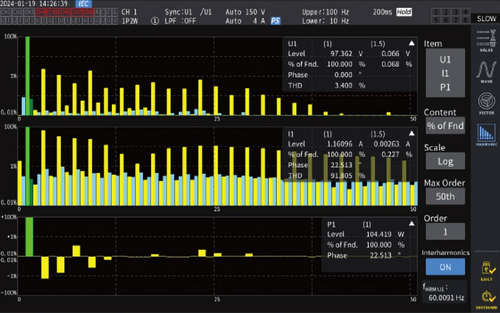

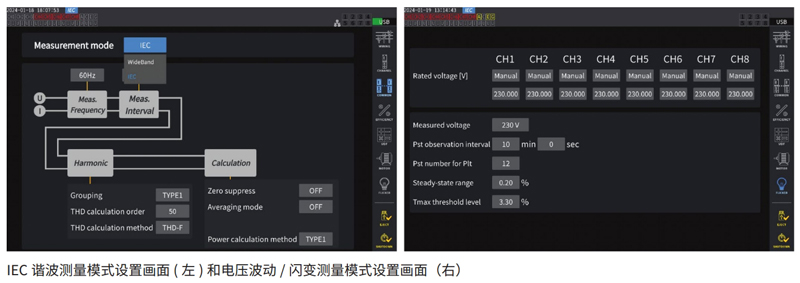

表 2 簡要顯示了 PW8001 IEC 諧波模式的測量參數。測量結果可分別顯示奇數次和偶數次，便于查看和直觀地確認結果。

表 3 和表 4 分別顯示了閃變測量參數和 FFT 以及功率譜分析功能的簡要參數。

表 2: IEC 諧波模式的測量參數

表 3: 閃變測量參數

表 4: PW8001 的功率譜分析 (PSA) 功能的概要參數

PW8001 可以按照 IEC 標準測量諧波和電壓波動 / 閃變。對于“想擺脫電源噪聲問題被掩蓋，事后才采取對策的設計困境”或“想提前解決開關噪聲問題”的開發人員，功率譜分析 (PSA) 功能提供了一種高頻噪聲的評估方法。如需了解有關該產品的更多信息，請?jiān)L問產品頁面?；蛑码娢宜?，預約產品演示或咨詢相關應用。
