客戶是一家致力于石墨烯及其相關復合材料的研發生產和銷售的高新技術企業，產品包括粉體、導電漿料等；商業化應用領域已包括鋰電池、導電材料、抗靜電涂料等，且擁有許多相關專利。

問：在電極片材料及漿料的生產過程中，為了了解各種材質集流體的導電性能及其差異，應該如何測試？

答：使用電阻計RM3545搭配4探針測試線RM9010-02和PC應用軟件，通過4探針法測量單層材質集流體 1 的體積電阻率即可，該方案同樣適用于其它各類導電材料。

 1 該測量方式將被測物看作一個整體進行測試，當被測物為多層材料時，測量結果為整體的電阻率，無法對各層材料進行區分。

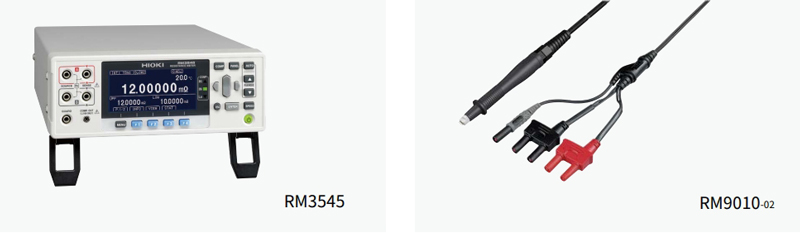

存儲記錄儀RM3545

電阻計RM3545擁有高速支持自動化判別，從測量開始到判斷輸出最快2.2ms?；揪?.006%，最小分辨率0.01μΩ，可測電阻最大1200MΩ。

4探針測試線RM9010-02

搭載1.5mm針頭的4探針測試線，通過4探針法測量導電材料體積電阻率，表面電阻率，電導率。

*使用5mm針頭的探頭RM9010-01時，也能設置符合JIS K 7194標準的測量模式。

測量前的設置

被測物集流體共有四種材質，分別為鋁箔、涂炭鋁箔、亮面銅箔以及霧面銅箔。將單片被測物的尺寸均裁剪為20mm*20mm的樣片后開始測試。（右圖中標記了四種集流體的厚度）

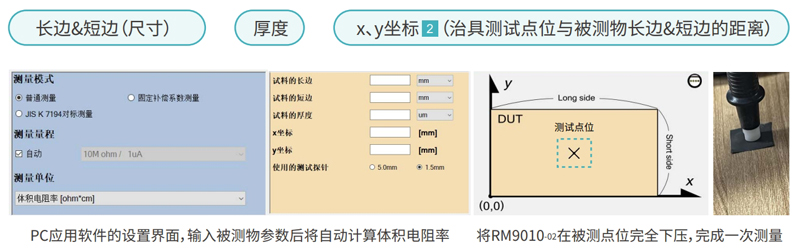

測試前需要了解的被測物參數如下：

 2 x、y坐標為治具與被測物兩端的距離，一般選取被測物中心點位置坐標即可（x坐標需各自離開被測物兩端3mm以上、y坐標需各自離開被測物兩端0.75mm以上）

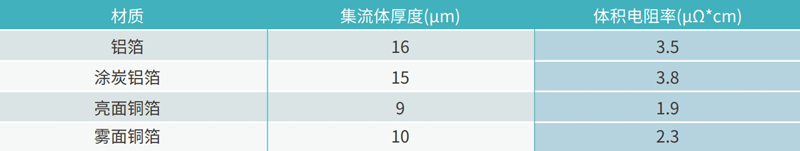

測試結果

關于集流體

鋰電池中集流體的作用是承載正負極活性物質，以及將電流匯集并輸出等，實現將化學能轉化為電能的過程。因此集流體的性能對鋰離子電池的內阻及循環性能有很大的影響。集流體通常采用銅箔和鋁箔。根據二者的特性，銅箔在較高電位（正極）時易被氧化，主要用于負極。鋁箔在低電位（負極）時易發生腐蝕以及易和鋰發生合金化反應，消耗掉鋰離子，故主要用于正極。目前集流體中銅箔的普遍厚度通常為6~12μm，而鋁箔的普遍厚度通常為10~ 16μm。

更多與漿料及電極片的品質管理相關測試方案

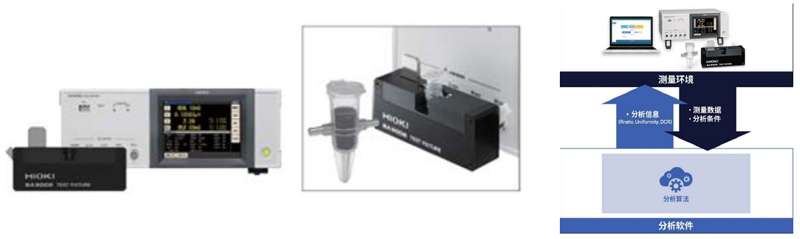

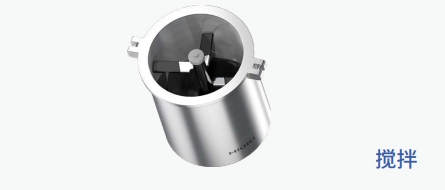

漿料生產與攪拌?使用IM3536搭配SA9001和SA9002以及漿料分析系統進行漿料的阻抗分析

漿料分析系統可從電子傳導性的視角來推測漿料的混合狀態。通過分析漿料的“構建程度”和“均勻性”來判斷漿料的質量。漿料分析系統可輸出能夠?qū){料的導電特性做出相對評價的DCR、Rratio、Uniformity這三種定量指標。

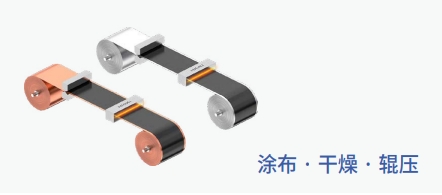

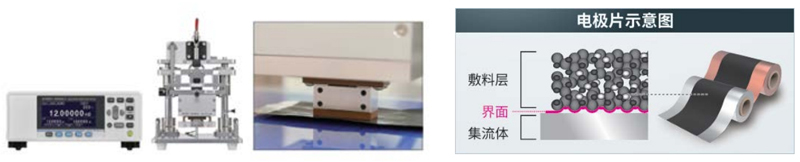

電極片涂布、干燥、輥壓后——電極電阻測試系統RM2610測試LIB電極片敷料層與集流體之間的界面電阻

生產高度均勻的電極片可確保電芯品質的穩定性 。電極電阻測試系統RM2610通過將電極片敷料層電阻、敷料層與集流體的接觸電阻數值化，對輥壓干燥后的電極片進行抽樣檢測，確認生產品質的偏差。
