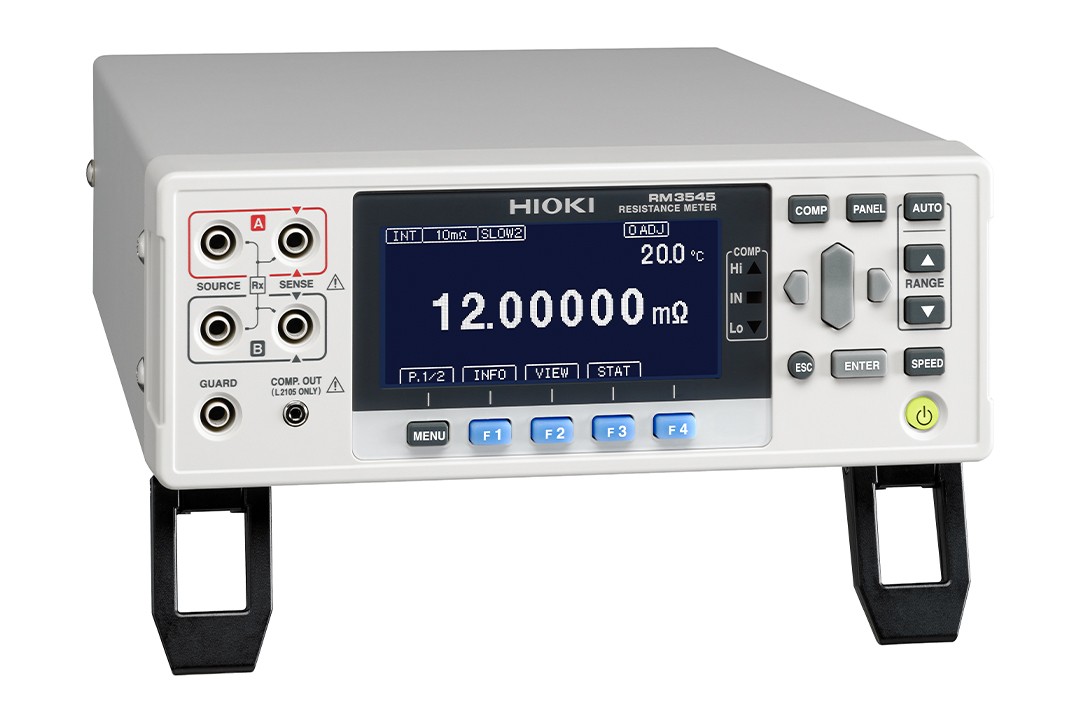

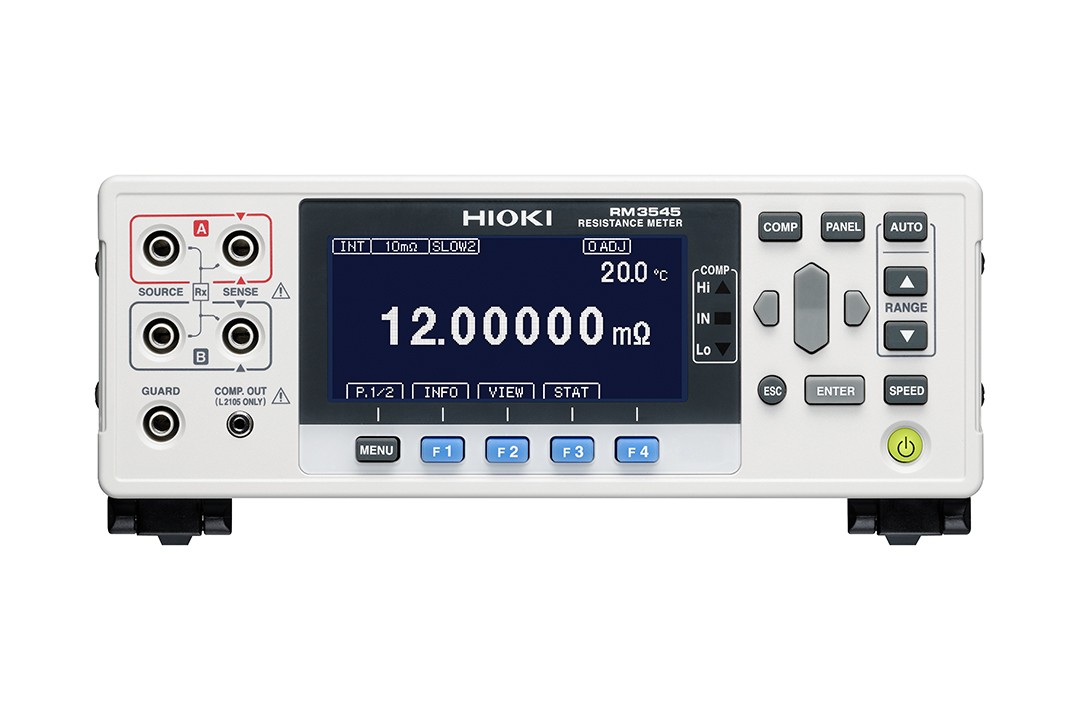

電阻計RM3545

返回上一頁

支持高精度·多通道(4端子20ch)

用于線圈或線路電阻、高電阻測量測量源：最大DC 1A 最快測量速度：2.2ms 最高精度：0.01 μΩ 多點測量：20處

詢價預約

概要
規格
選件
相關下載
解決方案
常見問題

● 基本精度0.006%，最小分辨率0.01μΩ，最大測量電流1A
● 可測范圍0.00μΩ(測試電流1A)~1200MΩ
● 使用多路轉接器單元Z3003(選件)可進行多點測量(4端子20ch)和可綜合判斷的多路轉接器功能(僅限RM3545-02)
● 開路端口電壓20mV以下的低功率電阻測量
● 高速支持自動化判別，從測量開始到判斷輸出最快2.2ms

最新升級款機型RM3545A

產品介紹視頻
微電阻計的使用方法：接觸電阻的測量（低電流電阻測量）

連接器的接觸電阻和用于小信號的繼電器的接點電阻的低電阻測量方法分別按照J(rèn)IS標準和IEC標準來制定?？梢允褂秒娮栌?jì)RM3545進行對應的低電流電阻測量（干電路測試）。為了不破壞接觸部分的氧化物層，可以在開路端子電壓20mV以下、測試電流1mA以下進行0.1μΩ～1kΩ的測量，適用于接觸電阻檢查。
微電阻計的使用方法：對熱電動勢的影響進行補償

低阻測量中由于不同金屬的連接部分所產生的電壓（熱電動勢）不同，有時會導致測量值不穩定。電阻計RM3545具備對熱電動勢的影響進行補償?shù)摹捌秒妷盒Ｕ∣VC）功能”。適用于對如匯流排焊接部分這類低電阻進行測量。
4端子測量電阻率

使用RM3545，可使用損耗較小的4端子方法來測量電阻率。

基本參數（精度保證時間1年）

電阻測量量程	量程10 mΩ (最大顯示12.00000 mΩ, 分辨率 10 nΩ)～1000 MΩ (最大顯示1200.0 MΩ, 分辨率 100 kΩ), 12檔切換 [LP ON時] 量程1000 mΩ (最大顯示1200.00 mΩ, 分辨率 10 μΩ)～1000 Ω(最大顯示1200.00 Ω, 分辨率 10 mΩ), 4檔切換基本精度: ±0.006 % rdg. ±0.001 % f.s.
測量電流	DC 1 A～1 μA以下、[LP ON時] 1 mA～5 μA
開路端口電壓	DC 20V (量程10 kΩ～), 最大5.5 V (量程～1000Ω) [LP ON時]最大 DC 20 mV
溫度測量	-10.0～99.9 °C, 基本精度： ±0.50 °C (和溫度探頭Z2001的組合精度), -99.9～999.9 °C (模擬輸入)
測量速度	FAST (2.2 ms), MED (50 Hz: 21 ms, 60 Hz: 18 ms), SLOW1 (102 ms), SLOW2 (202 ms)
功能	溫度補償, 溫度換算, 截止電壓補償 (OVC), 比較器 (ABS/REF%), BIN, 鎖鍵 (OFF/菜單鎖定/整體鎖定), 選擇位數顯示功能 (7位/6位/5位), 電源頻率設置 (AUTO/50Hz/60Hz), 縮放, 判斷音設置, 自動保持, 平均值, 統計運算, 面板保存/讀取, D/A輸出

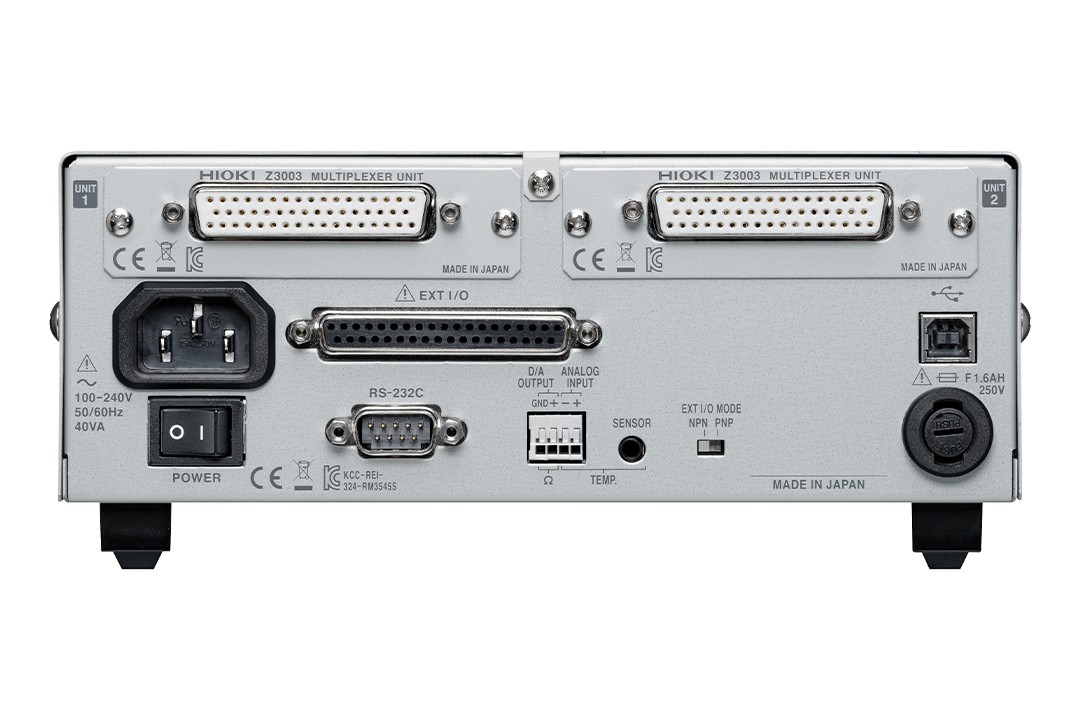

多路轉接器	[僅限RM3545-02]支持單元：Z3003（最多2個單元）
通訊接口	從GP-IB (僅限RM3545-01)/ RS-232C/ PRINTER (RS-232C)/ USB 中選擇其一遠程功能/ 通訊監視功能/ 數據輸出功能/ 存儲 (50個)
電源	AC100～240 V, 50/60 Hz, 額定功率: 40 VA
體積及重量	215W × 80H × 306.5D mm, [RM3545, RM3545-01] 2.5 kg, [RM3545-02] 3.2 kg

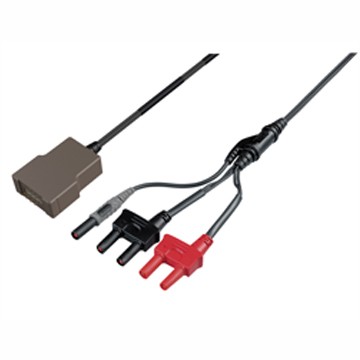

附件	電源線 ×1, 夾型測試線L2101 ×1, 溫度探頭Z2001 ×1, EXT I/O用公頭連接器 ×1, 使用說明書 ×1, 應用軟件光盤 ×1, USB連接線 (A - B 型) ×1, 備用保險絲 ×1
