HIOKI日置面向急劇擴大的新能源汽車(以下簡稱：EV)的開發和維保市場，推出了一系列新產品，包括適用于電池充放電測試的嵌入式數據采集儀、能夠準確測量車載電氣設備功率的電流傳感器、EV維保用的測量?jī)x器套裝等。在全球各地，2023年的EV新車銷量較前年大幅增長，EV市場在不斷擴大。我司為EV電池研發、車載零部件的低能耗化、EV維保等需求測量?jī)x器的全球市場提供先進的解決方案。

■ 開發背景

       作為一種可實現減少溫室效應氣體排放的交通工具，EV的市場正在逐步擴大。 國際能源署( IEA )預計2023年底全球EV銷量將突破1,400萬輛。在急劇擴大的EV市場上，前所未有的課題也顯現出來，比如由于電池的高壓化導致故障風險的增加，由于EV數量的增加導致社會整體的功率消耗擴大等。另外，在考慮可持續發展社會方面，如何維護EV在銷售和使用后的安全也很重要。我司一直以來都將EV和電池市場作為我們最重要的市場之一。我司針對未來不斷擴大的EV市場發售全新產品，為EV電池的開發、生產和維保提供全面的解決方案，為安全高效的EV研發及普及做出貢獻。

■ 新產品的特點和解決方案

1. 適用于電池充放電測試的嵌入式數據采集儀

-1. 產品

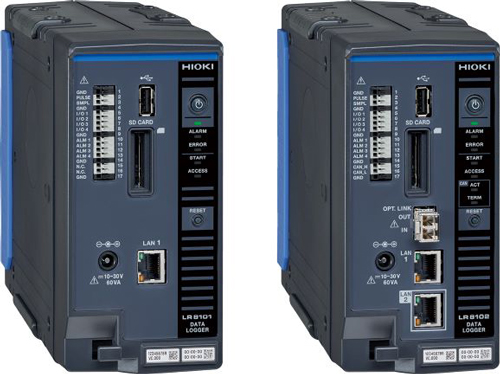

數據采集儀LR8101 (基礎機型)和LR8102 (高性能機型)

數據采集儀LR8101（左）、LR8102

-2. 解決方案

       EV電池由許多電芯構成。在作為電池評估重要測試之一的充放電測試中，需要掌握各電芯的電壓和溫度狀態。目前，EV電池的電壓雖然以400V為主流，但為了延長續航距離和縮短充電時間，更高電壓的800V電池也已逐漸開始被應用。但是，這樣的高壓化一方面有很多優點，另一方面也存在增加出現故障、觸電、火災等風險的問題。而LR8101和LR8102則具備了安全且高效地測量高壓電池各電芯的性能。

-3. 特點

       最多3000個通道，可測量構成EV電池的所有電芯，且通過符合IEC61010安全標準的DC 1500 V的絕緣性能實現了安全測量。另外，在電池測試系統中，除了作為測量設備的數據采集儀以外，還包括組裝在內的控制設備、測試用電源等多種設備。LR8102為了能和控制設備實時共享大量數據，支持UDP、CAN等各種通訊協議，可以高效的搭建系統。

【補充】什么是數據采集儀:

       測量電壓和溫度并長時間記錄在SD卡或U盤等中的裝置。連接外部傳感器可以記錄濕度、壓力、扭矩、振動等各種物理現象。其特點是搭載了多個被稱為通道的測量端子，可以長時間記錄多個項目。

2. 能夠準確測量車載電氣設備功率的電流傳感器

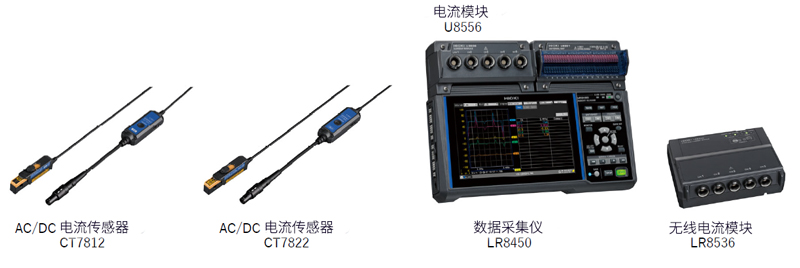

-1.產品

AC/DC 電流傳感器CT7812（2A）和CT7822（20A）

電流模塊 U8556

無線電流模塊 LR8536

-2. 解決方案

      在有限的電池容量下延長續航距離是EV研發中重要的主題之一。 為了有效利用電池的能量，不僅是EV的驅動電機，還需要降低控制用的ECU等電氣設備中的暗電流(待機電流)的消耗能量。為了實施有效的能源管理，各汽車制造商需要測量各種行駛條件下電氣設備的功耗。但是，在以往的電流傳感器中，存在各種問題，比如尺寸太大無法深入電源裝置周邊的狹窄場所，小型傳感器其誤差會隨時間變化而增大等。本產品為解決此類整車能耗評估難題提供了解決方案。

-3. 特點

     CT7812和CT7822、U8556和LR8536是我司數據采集儀LR8450的選件。

     CT7812和CT7822是食指大小的小型高精度電流傳感器。由于可以在不斷線的情況下測量電流，因此能快速設置且不會影響電氣設備的工作。由于時間變化和溫度變化引起的誤差小，可以高精度記錄長時間的消耗電流。

     U8556直接通過無線局域網（LAN）連接到數據采集儀LR8450。將來自電流傳感器的測量信號轉換為數字?jǐn)?shù)據并記錄。LR8450最多可配備11個模塊，可以同時記錄多個車載電氣零部件的電流。

3. 綜合提供EV維保時的電氣檢查工具

【產品概要】新能源車維保測試套裝測試指南
