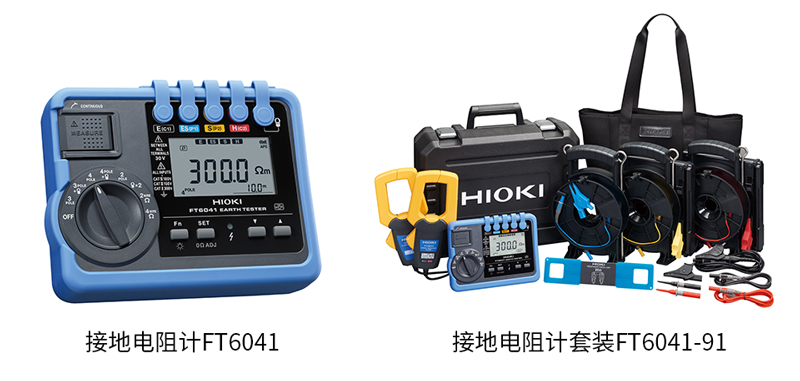

HIOKI日置為了電氣配線的安全性和可靠性，推出能測量重要的接地電阻計FT6041。FT6041除了無需分離配線即可測量接地電阻的功能以外，還搭載了支持接地工程前期設計等多種功能，憑借防塵防水的國際保護等級IP67的性能，即使在有泥土和粉塵的室外也可以安心使用。以此實現高效的接地施工，為構建安全可靠的電氣設備做出貢獻。

■ 開發背景

   作為實現可持續發展社會的清潔能源，使用時不直接排放二氧化碳的電力，其應用正在擴大。 除了空調和LED照明等家電產品外，電動汽車和光伏發電設備等新型電力利用方式也在普及。為了使電氣產品安全可靠地工作，接地起到了重要的作用，測量方面也正在進行逐步重新評估和引入新方法。

到目前為止，接地電阻的測量需要斷開電氣設備的接線，必須使設備停電。 另外，測量大型建筑物的接地電阻時，需要數百米布線的大規模測量設備，要構筑可靠且信賴度高的接地工程非?；ㄙM時間和精力。

在這種背景下，HIOKI日置推出可靠高效的接地電阻計FT6041，提出未來能安全可靠地利用電氣的解決方案。

■ 接地是什么？

   接地也稱為地線，指電力系統和電氣裝置的中性點、電氣設備的外露導電部分和裝置外導電部分經由導體與大地相連。通過對電氣配線的正確施工，具有防止觸電和火災并保證安全的作用。另外，還有將設備發出的干擾釋放到大地的作用，防止發生機械和裝置的誤動作、停電等電能質量問題。接地工程要求按照法規和標準要求的施工和維保方式，來保證合適的接地電阻值。

■ 產品特點

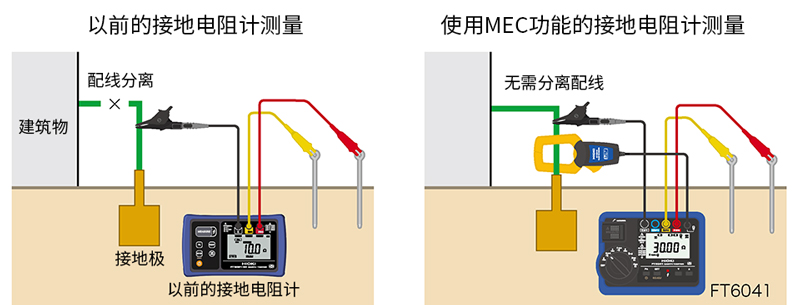

   1 .不斷開接地極即可測量接地電阻的MEC ※1功能

在以往的接地電阻測量中，需要將接地極與電氣配線分離，因此會導致斷電。但是，數據中心和醫院等需24小時運營的設施則不能斷電。 另外，切斷配線的作業和重新連接時確認恢復原狀等的準備工作非常繁雜。FT6041通過與新開發的微小電流傳感器組合，可以在不斷電的情況下進行測量。

※1 mec:measuring earth using a clamp .使用鉗形傳感器測量接地電阻。

2 .減少測量工時大地電阻率測量※2

    在大樓和成套設備等大型建筑物中，有時會利用作為結構體的鋼結構來確保接地。 這稱為結構體接地，埋在大地上的基樁成為巨大的接地極。此時，接地電阻的值受地質影響較大，數值較高時會存在需要追加接地工程的問題。

    如果使用FT6041事先測量大地電阻率，則可以通過小規模的測量得到實用的值，因此可以實現正確地估算接地工程規模。

※2大地電阻率:表示大地中電流動難易度的數值。 除受砂、巖等地質的影響較大外，在溫度和濕度等條件下也有變化。 用于接地工程的設計。

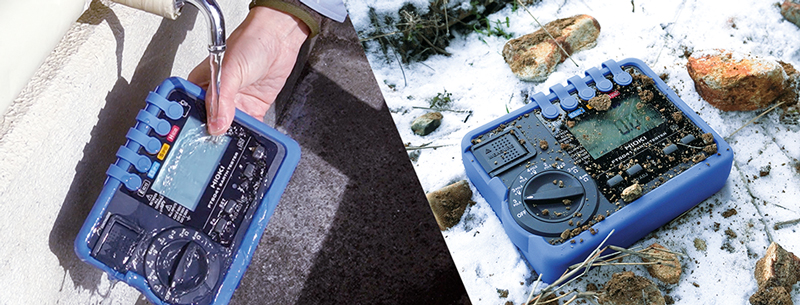

3 .對泥土、沙子、高低溫等惡劣環境的耐久性

    接地電阻計是一種經常在室外使用的測量儀器。 在泥土、沙子、積水等惡劣環境下，防塵防水是接地電阻計的必備性能。 另外，即使在烈日和寒冷地區等氣候和溫度惡劣的環境中也必須能正常工作。FT6041具備防塵防水性能IP67※3、工作溫度范圍-25℃~65℃的抗環境性能，即使在惡劣環境下也不會故障，實現高可靠性的測量。

※3 IP67 :表示國際標準IEC60529規定的防塵防水等級的保護等級。 右側2位的數值越大，防塵防水能力越強。 IP67表示粉塵不會侵入內部，即使浸水也不會浸入內部。

■ 主要用途

建筑物電氣系統布線的接地電阻測量

變壓器和電機等電氣設備的接地電阻測量

輸電鐵塔和避雷針等的接地電阻測量
