HIOKI日置于2024年4月26日正式發售電子式絕緣電阻表IR5051。 即使是高達10 TΩ的高絕緣電阻下，也能夠穩定測量而不會受到干擾的影響。IR5051具有PV絕緣電阻測量功能*1，可在發電時測量組串（串聯的多個光伏面板）。另外我司將同時發售無PV絕緣電阻測量功能的電子式絕緣電阻表IR5050。通過助力提高以可再生能源設備為代表的電氣設備維保的高效化和安全性，為實現可持續發展的社會做出貢獻。

*1 PV絕緣電阻測量功能：即使光伏系統發電時也能進行絕緣電阻測量的功能

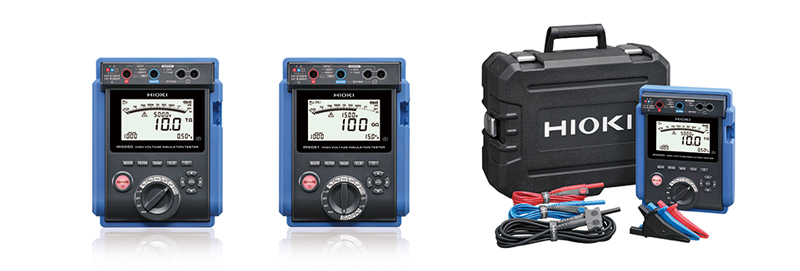

電子式絕緣電阻表IR5050（左）和IR5051（中），IR5050及附件(右)

■開發背景

隨著可再生能源的引入加快了實現脫碳社會的進度，光伏發電設備的數量也在迅速增加。由于光伏發電設備長期在惡劣的環境中使用，因此通過維保來預防故障發生非常重要。絕緣電阻測量是防止發生設備故障和觸電事故等問題的重要檢測手段之一。

在大型光伏電站的維保檢查工作中，由于需要檢查分散在廣闊的區域內的數以萬計的光伏面板，因此工作效率至關重要。然而，使用普通的絕緣電阻表很難在白天對光伏面板進行檢測。這是因?yàn)楣夥姘逶诎l(fā)電時，存在發電電流和測量電流會重疊而無法測量電阻的問題。這意味著必須在夜間光伏面板不發電時進行測量，或者用一塊薄板蓋住光伏面板使其不發電，這一來便加重了操作人員的工作負擔。為解決此類現場問題，我司于 2015 年推出了一款顛覆了傳統概念的，面向光伏面板的新型絕緣電阻表，即使在白天也能測量光伏面板的絕緣電阻。

目前，光伏發電系統的電壓越來越高，1500 V 已成為主流電壓。為了提高發電效率并降低設備成本，我司進一步提升了面向光伏面板的絕緣電阻表的技術，開發出了可測量高壓光伏發電系統的IR5051。

作為領跑可再生能源相關市場測量?jī)x器的制造商，我司將提高維保效率并減輕操作人員的工作負擔，大力支持光伏發電運營商以幫助他們解決難題。通過提高光伏發電系統的安全性和可靠性，支持其長期穩定運行，為實現可持續發展的社會做出貢獻。

■產品特點

1．利用PV絕緣電阻測量功能實現在發電過程中也能進行測量（僅限IR5051）

IR5051搭載了PV絕緣電阻測量功能。即使是在正在發電的光伏面板也可以不受發電電流影響進行測量，提高了工作效率。在檢測絕緣不良時，可與我司的智能手機應用程序GENNECT Cross 相連接，以確定面板所連接的組串中發生故障的位置。為絕緣電阻測量提供了從日間測量到推斷發生故障位置的整體解決方案。

2. CAT III 2000V / CAT IV 1000V ，安全性能高

光伏發電設備的工作電壓很高，因此對絕緣電阻表的安全性能要求也很高。而 IR5051 和 IR5050 符合 CAT III 2000V 和 CAT IV 1000V（國際標準中最高的安全等級）的設計標準。絕緣電阻測量基本上是在斷電狀態下進行，發生意外時會保證安全性。而IR5051還能在發電時測量高達 2000 V 的光伏發電系統。

3. 抗干擾能力和穩定性顯著提高

在絕緣電阻測量中，來自周圍環境的電磁干擾會導致測量值波動。例如當高壓電纜等測量對象的電阻很高時就會出現這種情況，即使是操作人員的移動或電纜輕微的晃動都會影響測量值。IR5050 和 IR5051 消除了電磁干擾導致的數值波動，即使在測量非常高的絕緣電阻時，也能準確地確定絕緣老化程度。

■主要用途

光伏發電系統的維保檢查

變電站和工廠的高壓裝置的絕緣診斷

建筑物和設施中電氣設備的定期維保
