● 適用于離子運動和溶液電阻測量，1mHz ～ 200kHz的寬范圍信號源
● 1臺機器即可實現LCR測量、掃描測量的連續測量和高速檢查
● 可測量電池的無負載狀態產生的內部電阻
● 最快2ms的高速測量，實現掃描測量的高速化
● 基本精度±0.05%，零件檢查到研究開發測量均可對應
● 適用于Cole-Cole圖、等效電路分析等電器化學零件和材料的電阻(LCR)測量
注：主機不帶測試治具。請從選件中選擇測試治具和探頭。
※ RS-232C用連接線可使用普通的對應聯鎖的交叉線。RS-232C連接線9637僅可在不使用硬件流程控制時使用。
※ RS-232C用連接線可使用普通的對應聯鎖的交叉線。RS-232C連接線9637僅可在不使用硬件流程控制時使用。
-

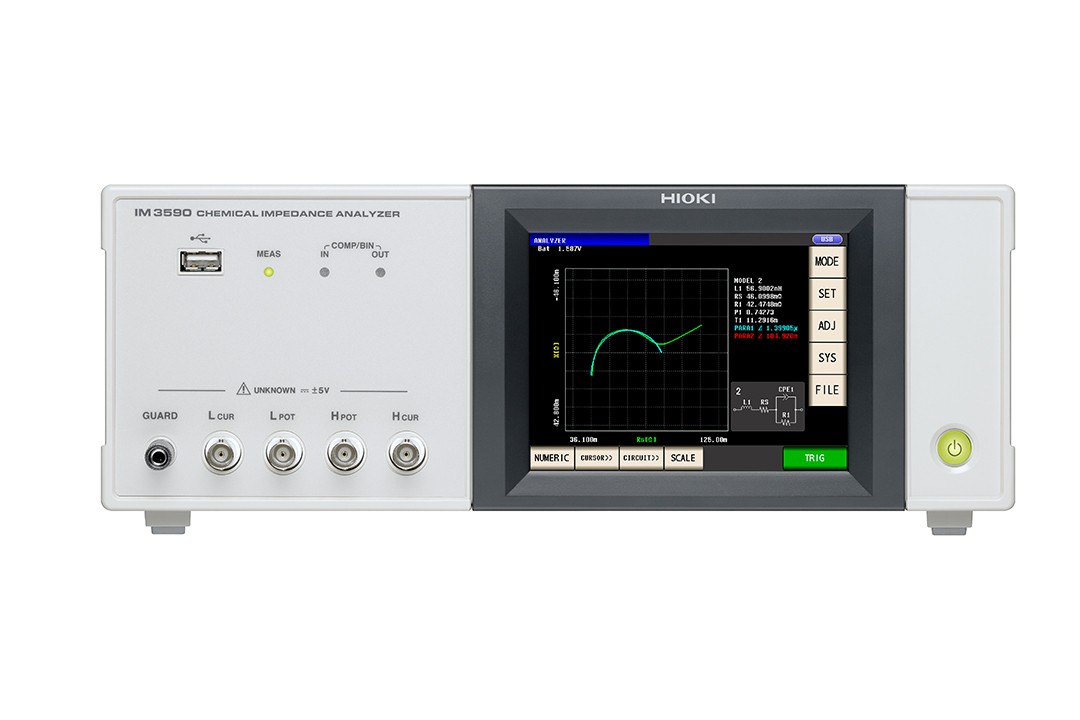

阻抗分析儀IM3590：對應Cole-Cole圖，等效電路分析等阻抗測量使用例：可以用于電氣化學元件和材料、電池、雙電層電容器的測量中的Cole-Cole圖和等效電路分析。
使用例：適用于電池的電極/電解質界面中的電荷移動電阻或電解質內的物質移動過程等電池內部的現象分析 -
阻抗分析儀IM3590：具備用于電池的內部電阻測量的電池測量模式自動測量電池電壓，通過產生和電池電壓相同的直流電壓，可以測量電池無負載狀態下的內部阻抗。
·可測范圍：10 mΩ～10 Ω
·電池電壓：5V以下 -
阻抗分析儀IM3590：把握電子元件、壓電元件/共振元件的頻率特性通過掃描測量頻率（最多801點），頻率特性、Cole-Cole圖顯示，輕松把握特性。也能進行信號電平（電壓/電流）和DC偏壓掃描。
-
阻抗分析儀IM3590：通過時間間隔測量掌握隨時間變化的行為因為最多可進行801點的時間間隔測量，因襲能夠顯示隨時間變化的圖標，掌握根據溫度等環境變化的特性。
-
精度計算軟件僅需輸入數值即可輕松計算精度。
阻抗分析儀精度計算軟件請點擊 -

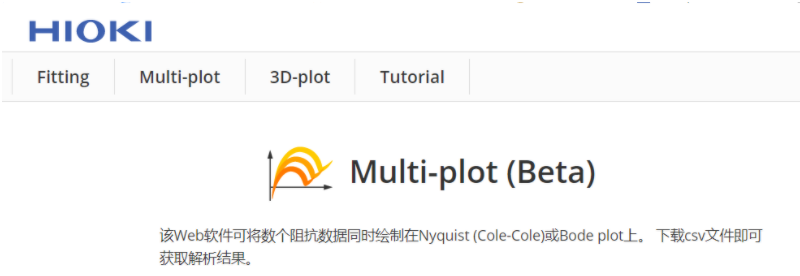

Multi-plot該軟件能利用既定模型解析電池阻抗數據的等效回路。擅長解析Li-lon電池，特別是數十mΩ的阻抗數據。該Web軟件可將數個阻抗數據同時繪制在Nyquist (Cole-Cole)或Bode plot上。 下載csv文件即可獲取解析結果。軟件詳細介紹網頁請點擊這里
基本參數
| 測量模式 | LCR模式，連續測量（LCR/分析），分析模式（頻率或電平掃描，溫度特性，等效回路分析） |
|---|---|
| 測量參數 | Z, Y, θ, Rs (ESR), Rp, Rdc (直流電阻), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, T, σ (導電率), ε (介電常數) |
| 測量量程 | 100mΩ～100MΩ, 10檔量程 (所有參數均由Z規定) |
| 顯示范圍 | Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp, σ, ε : ± (0.000000 [単位]～9.999999G [單位]) 僅Z和Y為絕對值顯示 θ: ± (0.000°～999.999°), D: ± (0.000000～9.999999) Q: ± (0.00～99999.99), Δ%: ± (0.0000%～999.9999%) T: -10.0℃～99.9℃ |
| 基本精度 | Z: ±0.05% rdg. θ: ±0.03° |
| 測量頻率 | 1 mHz～200 kHz (1 mHz～10 Hz步進) |
| 測量信號電平 | 普通模式： V模式，CV模式：5 mV～5 V rms，1 mV rms步進 CC模式：10 μA～50 mA rms，10 μA rms步進 低阻抗高精度模式： V模式，CV模式：5 mV～2.5 V rms, 1 mV rms步進 CC模式：10 μA～100 mA rms, 10 μA rms步進 |
| 輸出電阻 | 普通模式：100 Ω，低電阻高精度模式：25 Ω |
| 顯示 | 彩色TFT5.7英寸，可設置顯示ON/OFF |
| 測量時間 | 2ms（1kHz，F(xiàn)AST，顯示屏OFF，代表值） |
| 功能 | DC偏壓測量，直流電阻溫度補償（標準溫度換算顯示），溫度測量，電池測量（自動DC偏壓外加方法），BIN測量（分類功能），面板讀取·保存，存儲功能 |
| 接口 | EXT I/O（處理器），USB通訊，USB存儲 選件：可安裝RS-232C/GP-IB/LAN其中之一 |
| 電源 | AC 100～240 V, 50/60 Hz, 50 VA max |
| 體積及重量 | 330W × 119H × 168D mm, 3.1 kg |
| 附件 | 電源線×1，使用說明書×1，CD-R（通訊說明書，使用軟件）×1 |
偏置單元
適配主機
軟件
可配套使用的產品(2022年5月)
PC通訊
溫度探頭
探頭和測試治具
當使用9268-10或9269-10時，需要外接恒壓和恒流源。
產品樣本
使用說明書
通訊指令
產品外觀圖
在線培訓視頻
軟件下載
HIOKI智測會歡迎您！
您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。
如若您已加入會員，歡迎您點擊登錄進入會員后臺！
型號
品名
文件
記述
容量
備注
3511-50，IM3523, IM3533, IM3533-01，IM3536，iM3570,IM3590
LCR測試儀
3511-50/IM3523/IM3533/IM3533-01/IM3536/IM3570/IM3590的通訊控制、精度計算、測量范圍計算、畫面獲取、設置的保存和讀取
826.53 KB
IM3590
化學阻抗分析儀
IM3590，IM3570，IM3523，IM3533，IM3533-01，IM3536，IM7580的通訊指令說明，USB驅動，應用軟件
54.47 MB
| LCR測試儀IM3590版本升級 |
 |
| 版本升級應由熟悉IM3590的功能和操作且有資格的技術人員來操作。 如果不確定操作流程，請聯系當?shù)?a href="/distribution.html">HIOKI分支機構尋求幫助。 |
|
| 1. | IM3590的軟件 | |
| 最新硬件版本如下。如果您還在使用舊版本，強烈建議您使用升級的A版本。 | ||
| ?硬件版本: V1.14 |
| |

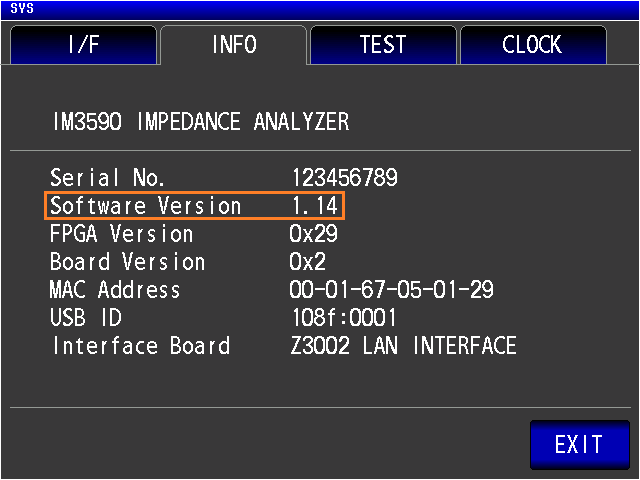

| 2. | 如何檢查版本編號 | |
| ||
| ||
 | ||
如果IM3590版本為 V1.14，則無需升級儀器。
| ||
LCR測試儀IM3590版本升級
? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買的代理商詢問。
? 本軟件的所有權、知識產權等以前權限都歸弊公司所屬。
? 版本升級中請不要切斷主機電源。而且請不要拔出PC卡。若切斷電源可能造成儀器損壞而需要送修。
? 使用說明書請使用最新版。
版本升級需要使用U盤。
請確認了以上內容之后再進下載升級軟件。
軟件的下載文件為ZIP格式。解壓后的軟件請先保存至U盤中，再按照"版本升級方法"進行版本升級。
關于版本升級的步驟請下載"版本升級方法"。
"版本升級方法"中寫明了軟件下載到主機版本升級的所有步驟。
