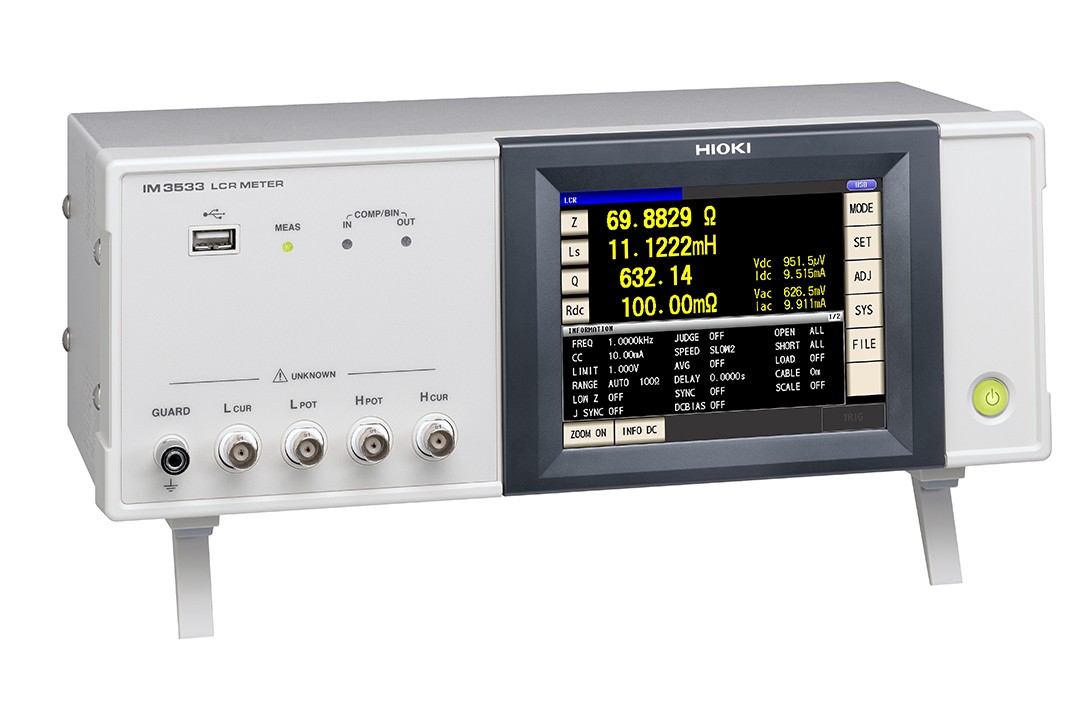

LCR測試儀IM3533

測量頻率1mHz?200kHz的LCR測試儀

應用覆蓋線圈&變壓器生產到研發等諸多領域

概要
規格
選件
相關下載
主機升級

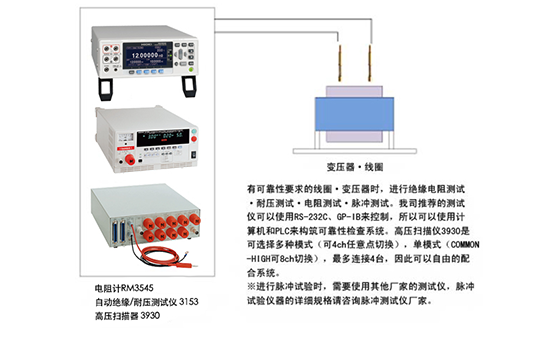

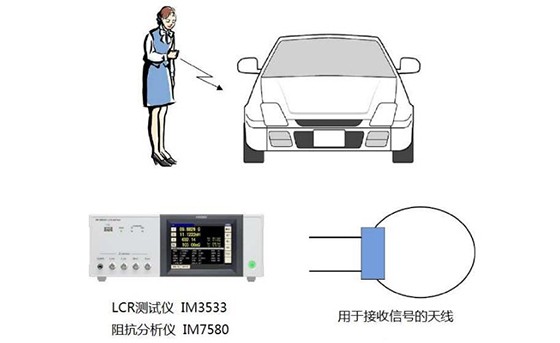

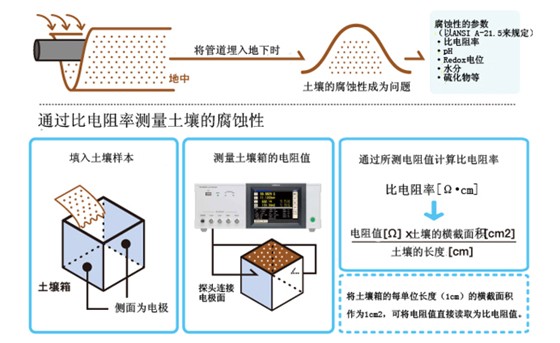

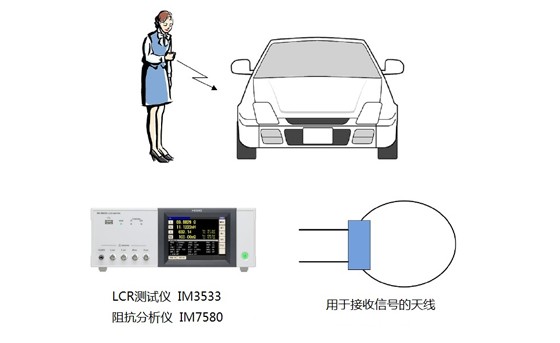

解決方案
常見問題

● 基本精度±0.05％，測量范圍廣(DC,40Hz～200kHz，5mV～5V，10μA～50mA)。
● 在例如C-D和ESR這樣的混合測量條件下，不間斷測試，速度是我司以往產品的10倍。
● 內置的低阻抗高精度模式可有效測量低感應或鋁電解電容的等效串聯電阻。
● (測量速度是以往產品3522-50的10倍，大大提高了反復性和穩定性)
● 專用模式，用于測量變壓器線圈比率，互感系數和溫度補償DCR。
● 頻率掃描測試(僅IM3533-01)
● 除標準0m/1m以外的2m/4m電纜設置。
● 內置比較器和BIN功能。
● 2ms的快速測試時間

本產品不標配測量探頭和測試夾具。請結合應用單獨選擇和購買合適的測量探頭和測試夾具。所有探頭均帶有一個1.5D-2V的同軸電纜。RS-232C接口連接：交互連接可使用交叉電纜。您可使用RS-232C電纜9637，不需要硬件控制器。

LCR測試儀IM3533測量方法：連續測量不同條件

電容的測量條件下，希望120Hz時進行C-D測量。希望100kHz時進行ESR測量。這時，可以用1臺儀器高速的連續測量不同條件。
LCR測試儀IM3533測量方法：線圈匝數比的測量

在變壓器、線圈測量中，可以運算并顯示初級和次級的L測量、線圈匝數比。徹底消除之前需要手動計算的麻煩。
LCR測試儀IM3533測量方法：互感的測量

在變壓器的測量中同相串聯后進行L測量，接著反相串聯后進行L測量的同時可以運算并顯示互感。徹底消除之前需要手動計算的麻煩。
LCR測試儀IM3533測量方法：頻率掃描測量

IM3533-01能夠根據指定的頻率范圍和頻率列表，改變最大801點的頻率后自動進行測量。測量結果能夠通過U盤或者接口保存至PC中，使用附件中的LCR應用軟件還能顯示頻率特性列表和圖表。

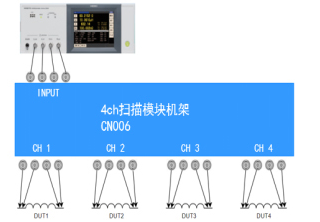

2MHz阻抗的4ch測量方案
精度計算軟件

僅需輸入數值即可輕松計算精度。
LCR測試儀精度計算軟件請點擊

基本參數

	IM3533	IM3533-01
測量模式	LCR，變壓器測試(N,M,△L)，連續測試(LCR模式)	LCR，變壓器測試(N,M,△L)，分析儀(掃描測試)，連續測試(LCR/分析模式)
測量參數	Z, Y, θ, Rs (ESR), Rp, DCR (DC resistance), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, N, M, ΔL, T
測量量程	100mΩ～100MΩ,10個量程(所有參數根據Z定義)
可顯示量程	Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp: ± (0.000000 [單位] ～9.999999G [單位]) 只有 Z和Y顯示真有效值 θ: ± (0.000° to 999.999°), D: ± (0.000000 to 9.999999) Q: ± (0.00 to 99999.99), Δ%: ± (0.0000% to 999.9999%)
基本精度	Z : ±0.05%rdg. θ: ±0.03°
測量頻率	1mHz ～200kHz (1mHz ～10Hz步進)
測量信號電平	[輸出阻抗] V模式，CV模式：5mV～5Vrms,1mVrms CC模式：10μA～50mArms,10μArms [低阻抗高精度模式] V模式，CV模式：5mV～2.5Vrms,1mVrms CC模式：10μA～100mArms,10μArms
輸出阻抗	正常模式：100Ω,低阻抗高精度模式：25Ω
顯示	5.7英寸觸摸屏，彩色TFT，顯示可設置ON/OFF
測量時間	2ms(1kHz,FAST,顯示OFF，代表值)
功能	DC偏壓測量、直流電阻溫度補償（標準溫度換算顯示）,比較器、BIN測量（分類功能）,面板讀取/保存、存儲功能

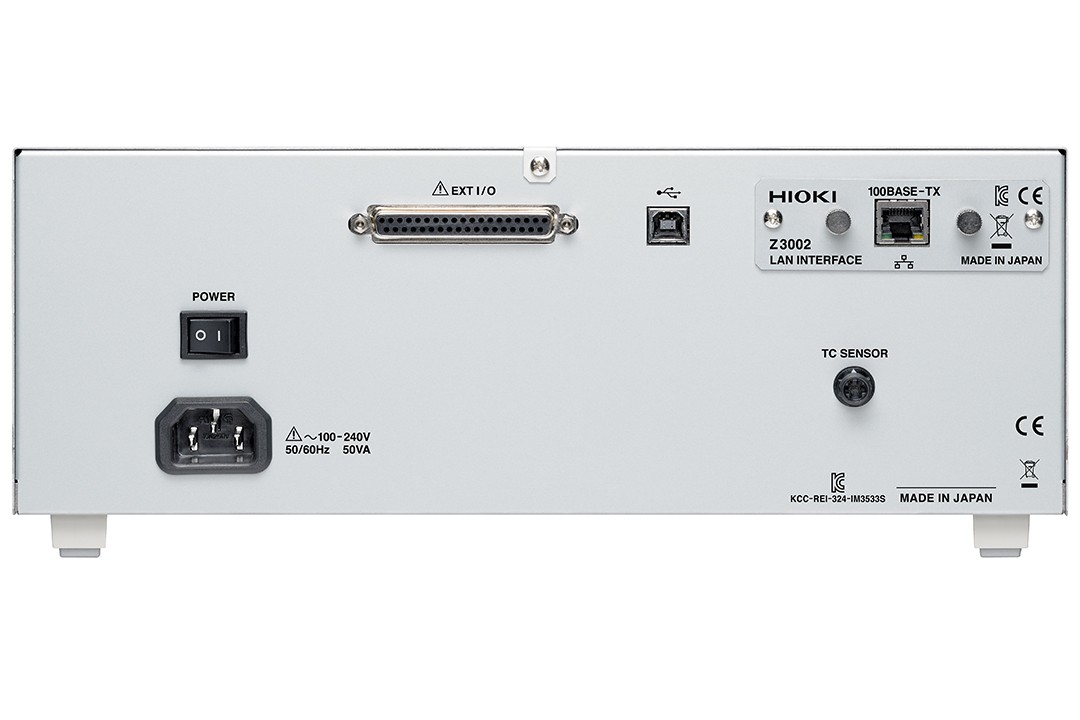

接口	EXT I/O(處理器)，USB通信(高速)，USB存儲 選件：RS-232C,GP-IB,LAN任選一
電源	100～240V AC，50/60Hz，最大50VA
尺寸及重量	330mm W×119mm H×168mm D, 3.1kg
附件	電源線×1，使用說明書×1，CD-R(包括PC指令和樣本軟件)×1

偏置單元

DC偏置電壓?jiǎn)卧?9268-10
直接連接型，40Hz~8MHz，最大外加電壓DC±40V
查看詳情>>
電流BIAS 30A CN017
LCR用電流偏置單元的外掛電感，最大30A，需另配電源和9269-10
查看詳情>>

溫度探頭

溫度探頭 9478
Pt100，前端φ2 3mm，線長1m，防水結構
查看詳情>>

PC通訊

GP-IB接口Z3000
外部控制用
查看詳情>>
RS-232接口Z3001
外部控制用
查看詳情>>
LAN接口Z3002

查看詳情>>
GP-IB連接線9151-02
2m長
查看詳情>>

探頭和測試治具

4端子探頭L2000
DC~8MHz，1m長
查看詳情>>
4端子開爾文夾9140-10
DC~200kH，50 Ω，1 m長
查看詳情>>
鑷形探頭L2001
線長73cm，DC～8MHz，50Ω，前端電極間隔：0.3～6mm
查看詳情>>
測試治具9261-10
線長1m，DC~5MHz，特性阻抗50Ω，可測端口直徑：0.3~1.5mm
查看詳情>>
測試治具9262
DC～8 MHz, 直接連接型
查看詳情>>
SMD測試治具9263
直接連接型, DC～5 MHz 測試尺寸: 1mm～10.0mm
查看詳情>>
SMD測試治具9677
用于側面有電極的SMD DC~120MHz，測試樣品尺寸：3.5mm±0.5mm
查看詳情>>
SMD測試治具9699
用于底部有電極的SMD DC~120MHz，測試樣品尺寸：寬1.0~4.0mm，高1.5
查看詳情>>
LCR底部電極測試治具 CN027
最大15㎜＊7.75㎜＊1.7㎜；最小3.81㎜＊3.1㎜＊0.3㎜
查看詳情>>

產品樣本使用說明書 通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

1844

單品樣本

IM3533

pdf

3.99 MB

2018-04-27

下載

1705

單品樣本

IM3523,IM3533

LCR 測試儀IM3523，IM3533

pdf

3.47 MB

2023-05-12

下載

1923

系列/應用樣本

涉及較多產品

電子元器件測量應用案例

pdf

5.27 MB

2023-08-09

下載

1708

系列/應用樣本

涉及較多產品

LCR測試儀系列

pdf

3.27 MB

2023-08-09

下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

型號

品名

文件

記述

容量

備注

請查閱詳情頁

Sequence Maker

是通過Microsoft Excel來收發測量?jī)x器的通信指令的插件。

3.24 MB

IM3523, IM3533, IM3533-01

LCR測試儀

LabView驅動

通過LabView控制和選擇LCR測試儀中的數據

2.88 MB

3511-50，IM3523, IM3533, IM3533-01，IM3536，iM3570,IM3590

LCR測試儀

LCR測試儀采樣軟件

3511-50/IM3523/IM3533/IM3533-01/IM3536/IM3570/IM3590的通訊控制、精度計算、測量范圍計算、畫面獲取、設置的保存和讀取

826.53 KB

IM3523, IM3533, IM3533-01

LCR測試儀

應用Disc

IM3590，IM3570，IM3523，IM3533，IM3533-01，IM3536，IM7580的通訊指令說明，USB驅動，應用軟件

54.47 MB

LCR測試儀IM3533/IM3533-01版本升級

版本升級應由熟悉IM3533/IM3533-01的功能和操作且有資格的技術人員來操作。
如果不確定操作流程，請聯系當?shù)?a href="/distribution.html">HIOKI分支機構尋求幫助。

1.	IM3533/IM3533-01的軟件
	最新硬件版本如下。如果您還在使用舊版本，強烈建議您使用升級的A版本。
	?硬件版本: V1.15

2.	如何檢查版本編號

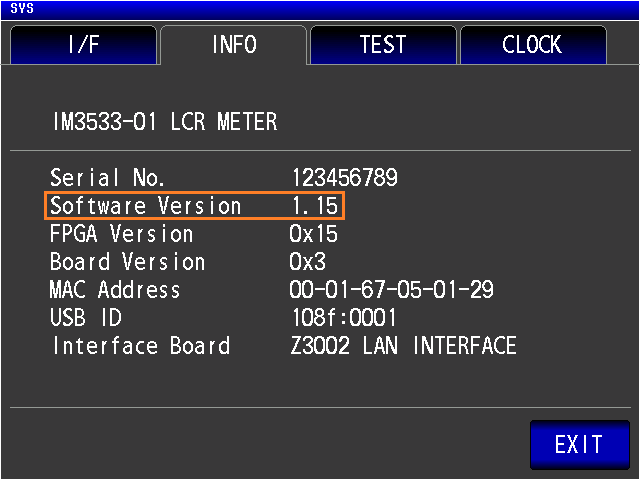

	硬件的版本編號可以通過選擇系統屏幕上的"INFO"選項來檢查。


如果IM3533/IM3533-01版本為 V1.15，則無需升級儀器。

LCR測試儀IM3533/IM3533-01版本升級

? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買的代理商詢問。
? 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。
? 版本升級中請不要切斷主機電源。而且請不要拔出PC卡。若切斷電源可能造成儀器損壞而需要送修。
? 使用說明書請使用最新版。

版本升級需要使用U盤。
請確認了以上內容之后再進下載升級軟件。
軟件的下載文件為ZIP格式。解壓后的軟件請先保存至U盤中，再按照"版本升級方法"進行版本升級。
關于版本升級的步驟請下載"版本升級方法"。
"版本升級方法"中寫明了軟件下載到主機版本升級的所有步驟。
