電阻計RM3543

返回上一頁

用于測試超低或低并聯電阻的電阻計

用于自動化產線的理想的高速電阻計 測量源:DC 最快測量時間:2.0ms 最小積分時間:0.1ms 最高分辨率:0.1μΩ

詢價預約

概要
規格
選件
相關下載
常見問題

● 自動化系統中±0.16%的精度和0.01μΩ分辨率
● 反復測量精度高
● 提供高性能的接觸檢查功能，比較器功能和數據輸出功能
● 直觀的用戶接口，強抗干擾性，最適用于自動一體化

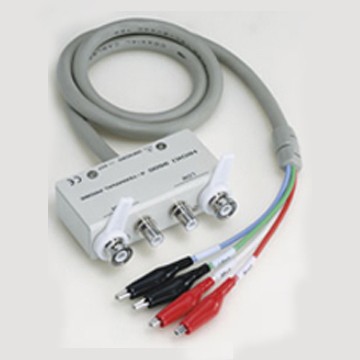

主機不包含測量夾具。請選購選件中的測量夾具。

適用于超低電阻、分流電阻器的電阻計

電阻計RM3543能夠以±0.16％的高精度、0.01μΩ的高分辨率※測量0.1mΩ低分流電阻等的直流電阻。（※將條件設置為10mΩ量程，測量速度SLOW，平均16次時）

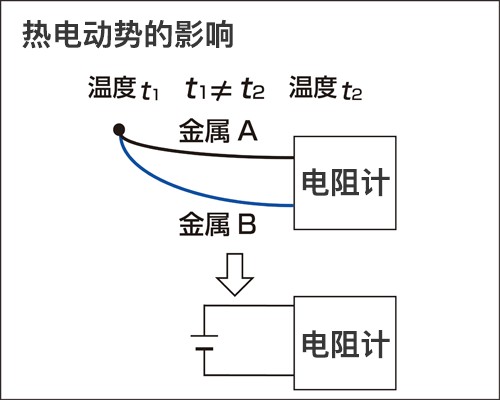

減小熱電動勢的影響的偏置電壓補償功能

熱電動勢是指不同金屬的接觸部分產生的電位差（如圖）。具體來說，車輛探頭和測量對象相接觸的部分，測量?jī)x器和測量探頭的接觸部分所產生。熱電動勢的大小根據測量環境的溫度不同而不同，溫差越大熱電動勢則越大。RM3543搭載了偏置電壓補償功能，正負兩方中流過測試電流，在使用各自的檢測電壓后，去掉熱電動勢的影響。

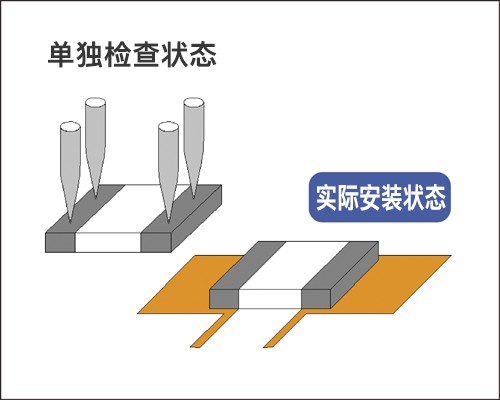

使用縮放功能可以補償并測量實際安裝狀態

通過縮放功能，實際安裝時和單獨下能夠補償檢查時的電阻值的差異（探測位置的影響等）。在進行分流等低電阻的電流檢測電阻的檢查發揮作用。

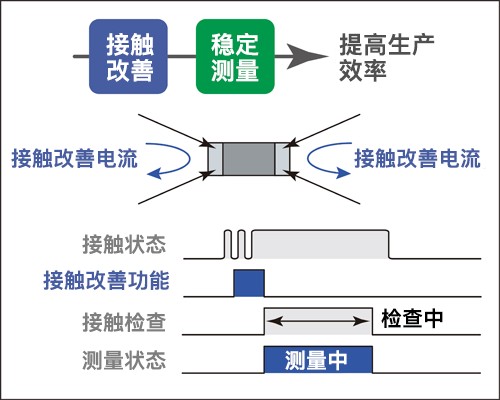

快速、準確的接觸，接觸改善功能

與測試物接觸時，可以刺破探頭和測試物之間的氧化膜和污垢，改善接觸狀態。通過改善接觸不良實現穩定測量，而且能降低接觸錯誤率，從而提供生產效率。

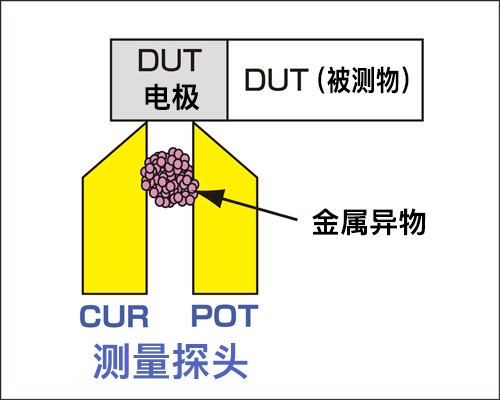

徹底保證4端子測量，探頭短路檢測功能

車輛探頭的POT-CUR之間若有金屬異物，則無法徹底保證4端子連接。在非測量的時候測量POT-CUR之間的電阻值，檢查探頭的短路異常情況。

基本參數

測量方法	直流4端子法（恒流）
電阻量程	10mΩ量程 (最大顯示 12.00000mΩ, 0.01μΩ 分辨率) ~ 1000Ω 量程（最大顯示 1200.000 mΩ, 1mΩ 分辨率), 7檔量程
顯示	單色圖形LCD240×64dot，白色LED背光
測量精度	[慢速模式下，10 mΩ量程，平均16次設置] ±0.060 % rdg. ±0.001 % f.s.
測試電流	[ 10 mΩ 量程] 1A DC ~ [ 1000 Ω 量程] 1 mA DC
開路端口電壓	：DC 20V max. (電流模式設置在PULSE且接觸改善功能設置為OFF/PULSE，在不測量狀態下的電壓為20mV以下)
采樣率	快速，中速，慢速，3種設置
合并時間	[10mΩ量程，默認值]快速2.0ms,中速5.0ms,慢速1PLC 設置量程：0.1ms～100.0ms，或 1 ～5 PLC（50 Hz時）, 1 ～ 6 PLC（60 Hz時）注意: PLC = one power line cycle (主要波形周期)
其他功能	比較功能 (設定值和測量值的比較),延時功能, OVC (開端電壓補償),平均值，測量錯誤檢測 , 探頭短路檢測, 接觸改善功能,電流模式設置（僅在測量過程中適用于電流的脈沖應用功能），自動保存, 數據統計, 設置監測 (當使用兩個設備時，不同的設置會引發警報通知), 重啟功能,觸發功能等

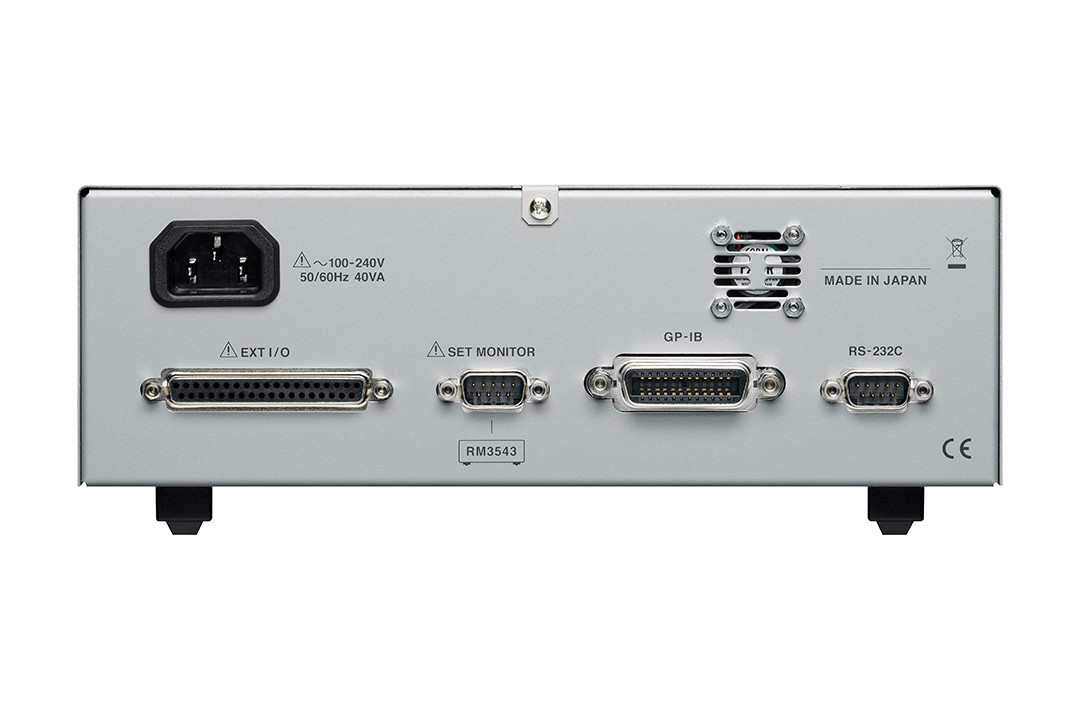

接口	外部I/O，RS-232C，打印機，GP-IB（RM3543-01）
外部 I/O接口	觸發, 輸入保持, 比較輸出, 設置監控端口，服務器功率輸出+5V,+12V等
電源供應	100 ~ 240 V AC, 50/60 Hz, 最大40 VA
體積及重量	260 mm W × 88 mm H × 300 mmD, 3.0kg
附件	電源線× 1, 外部 I/O 公頭連接器× 1,使用說明書× 1, 操作指南× 1
