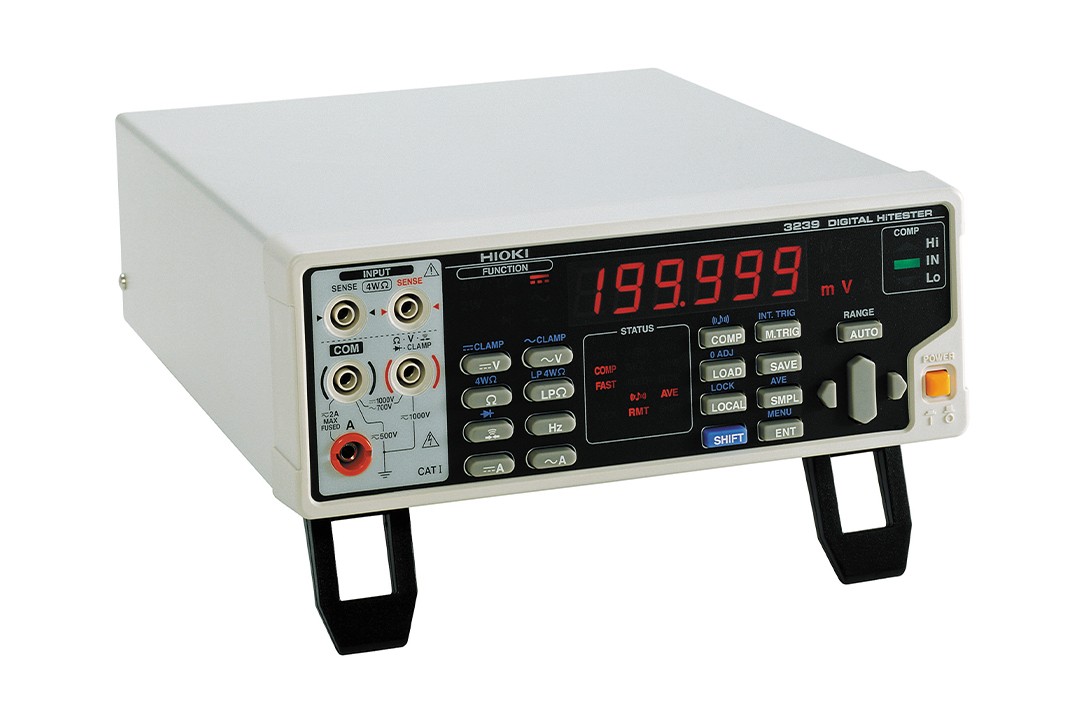

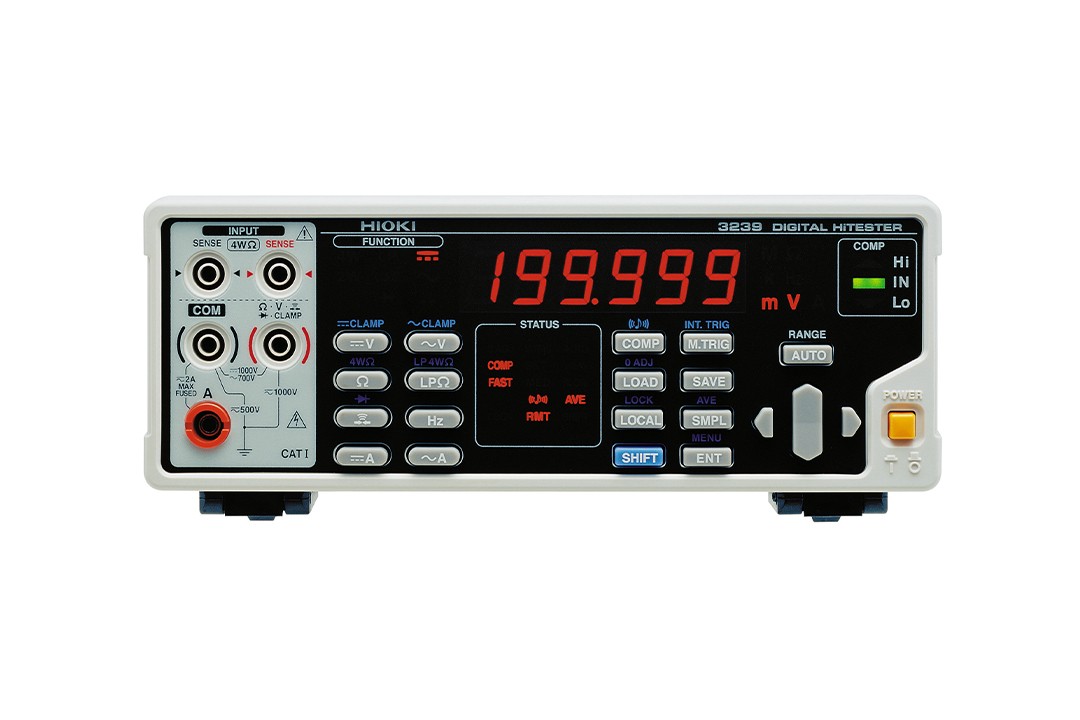

數字萬用表3239

返回上一頁

4端子帶電阻量程的數字萬用表

適用于產線 4端子電阻測量 3.3ms高速比較遠程I/O控制高速DMM199999數位顯示 RS-232C（-01：GP-IB）真有效值

詢價預約

概要
規格
選件
相關下載
常見問題

?采樣速率高達300次/s（3.3ms/S）
?比較器功能提供高速合格/不合格評估
?配備外部輸入輸出用于時序控制
?有用的存儲/調用功能,加快測量過程
?外部接口支持遠程操作
?AC/DC電流及頻率測量功能

DMM的精度

DMM由于測量功能和量程較多，因此基本精度描述為代表值。

每個量程的精度請參考樣本PDF。

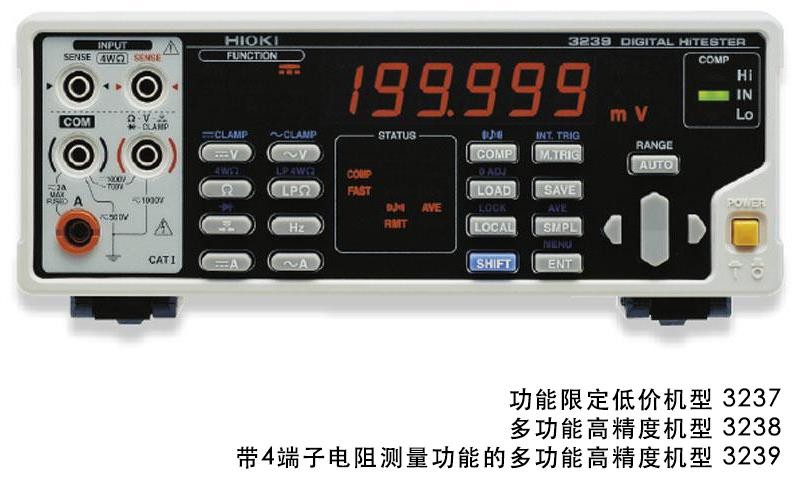

3種機型可選 5位半數字萬用表

323X系列是極力追求測量速度和穩定性的標準機型。
3239 能進行4端子電阻測量、電流、頻率測量的寬頻5位半DMM

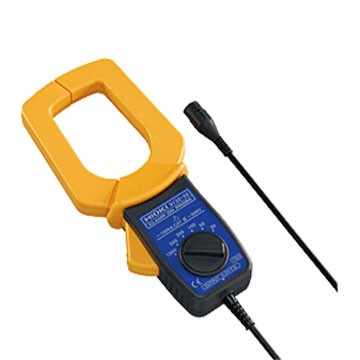

通過電流鉗的組合，最大可支持AC1000A、DC200A的測量

標配電流鉗或AC/DC電流探頭的專用模式。
能夠輕松的進行通電狀態下的大電流測量。
產品使用例

車載ECU測試機的組裝模擬萬用表的替換臺式DMM的成本降低光學拾取裝置的輸出檢查電池模塊的輸出電壓測量馬達的輸出電壓測量

基本參數

直流電壓(DC V)	199.999mV ～1000.00V，5檔量程，基本精度：±0.01%rdg.±2dgt.
交流電壓(AC V)	1999.99mV～750.00V，4檔量程，頻率范圍10Hz～300kHz，基本精度：±0.1%rdg.±100dgt.（有效值，波峰因數追加誤差1<C.F.≤2:+200 dgt）
直流電流(DC A)	199.999mA/1999.99mA，2檔量程，基本精度：±0.1%rdg.±6dgt.
交流電流(AC A)	199.999mA/1999.99mA，2檔量程，頻率范圍：10Hz～30kHz，基本精度：±0.3%rdg.±100dgt.（有效值，波峰因數追加誤差1<C.F.≤2:+200 dgt）
頻率	99.9999Hz～300.000kHz，5檔量程，精度：±0.015%rdg.±2dgt.衰減器量程：2V～700V, 4檔量程 (敏感度:10%以上)
電阻(2端子)	199.999Ω～100.000MΩ，7檔量程，基本精度：±0.02%rdg.±2dgt.
LP電阻(2端子)	1999.99Ω～1999.99kΩ，4檔量程，基本精度：±0.02%rdg.±6dgt.
電阻(4端子)	199.999Ω～1999.99kΩ, 5檔量程, 基本精度: ±0.02% rdg. ±2 dgt.
LP電阻(4端子)	1999.99Ω～1999.99kΩ, 4檔量程, 基本精度: ±0.02% rdg. ±6 dgt.
二極管測試	1999.99mV量程時,測試電流1mA
導通測試	1999.99Ω量程下當電阻值低于50.00Ω時，內置蜂鳴器自動啟動
采樣速率	快：約300次/s ，中：約8～9次/s ，慢：約1次/s
顯示	數字/LED最大199999dgt.
其他功能	比較器，設置條件的保存，打印輸出，通過鉗式探頭測量電流/轉換比，時序控制用外部I/O
接口	外置輸入/輸出，RS-232C，GP-IB(3239-01)
電源供應	交流100V/120V/220V/240V，(50/60Hz)
體積及重量	約215寬×80高×265厚mm ，2.6kg

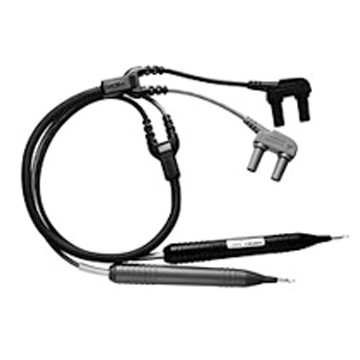

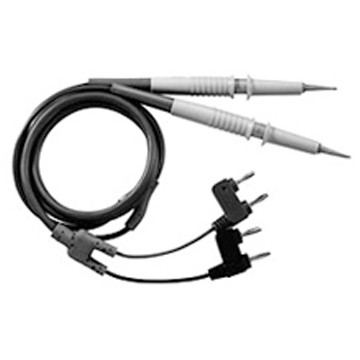

附件	測試線 L9170-10×1，使用說明書×1，電源線×1，備用保險絲×各1
