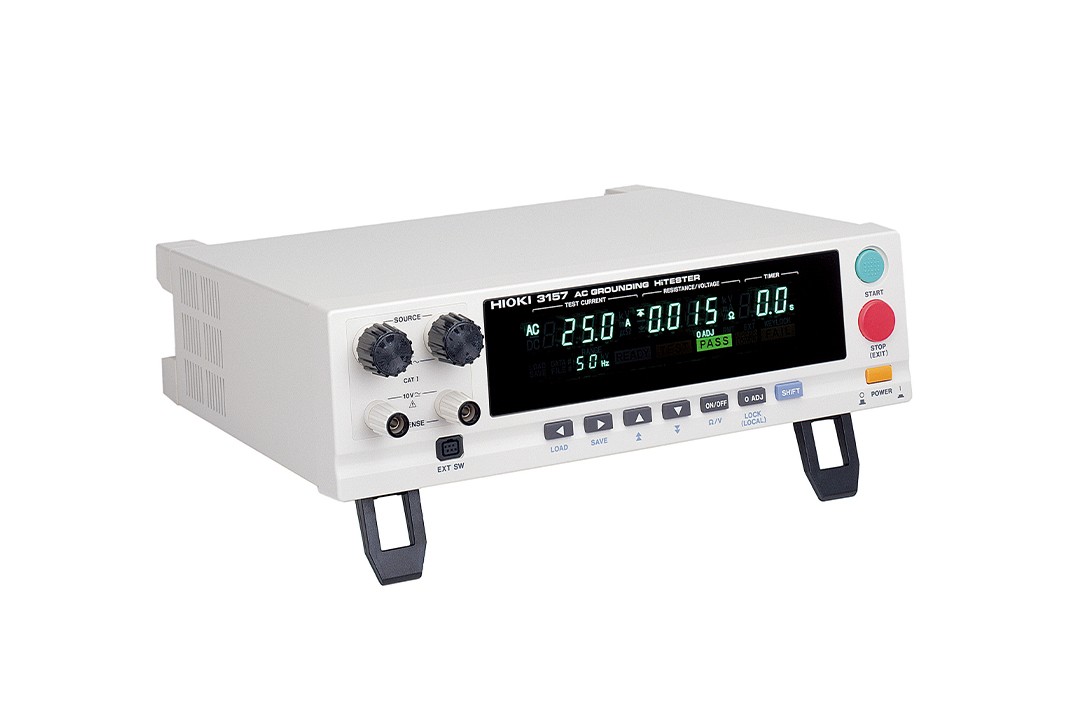

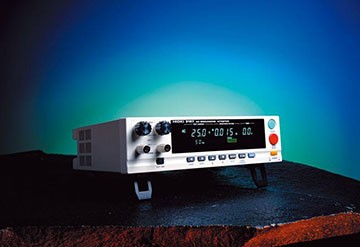

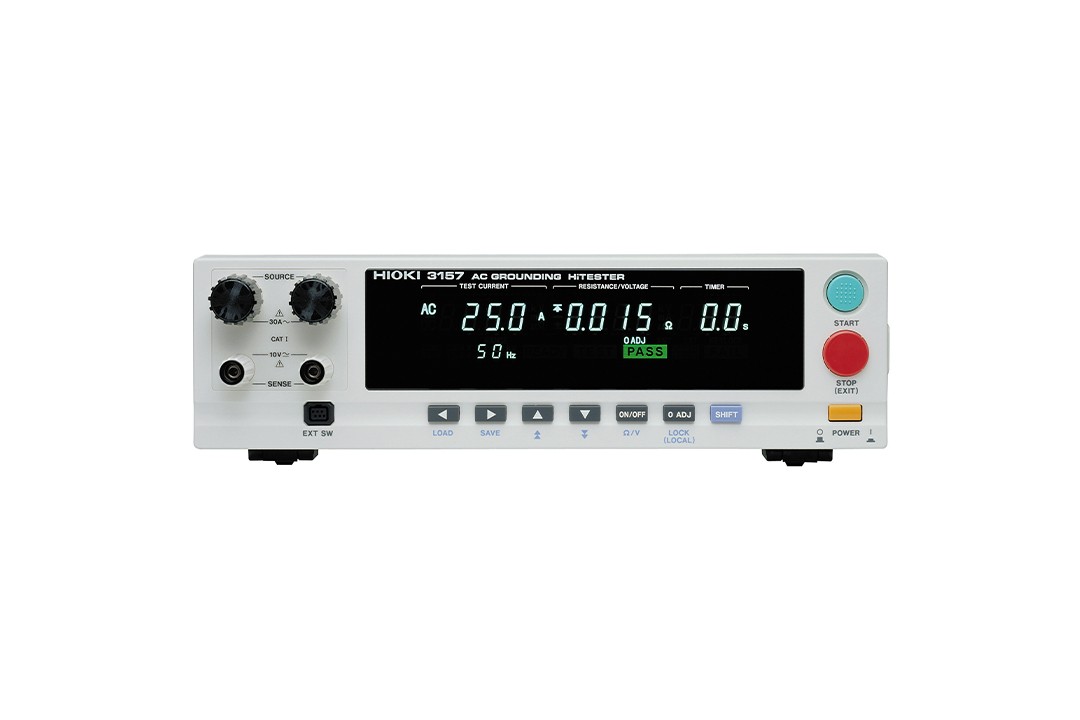

交流接地電阻測試儀 3157-01

返回上一頁

標準認證中需要的保護接地測試儀

交流測試源接地保護安全驗證 0-1.8Ω測試測試電流達31A

詢價預約

概要
規格
選件
相關下載
常見問題

● 簡單地實現符合日本國內外各種安全標準·法規的保護導通測試用于醫療電氣設備以及一般電氣設備的保護導通電阻測量電氣工作設備、配電板設置時的接地檢查醫療設備的保護接地、等電位接地工程的檢查評估大電流流過的接觸狀態
● 可外加不隨負載變動而變動的恒流反饋控制方式
● 確認連接被測設備后，電流的外加軟件啟動

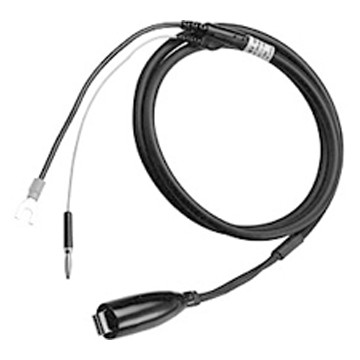

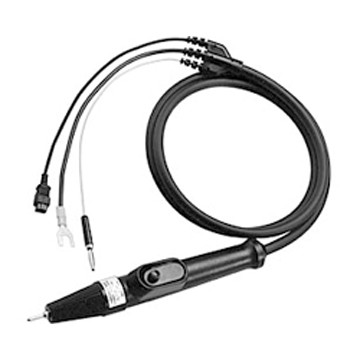

主機無法單獨測量。請按相應測量目的，另購選件9296電流探頭(2)、或者9296電流探頭和9297電流外加探頭各1。

保護導通試驗是什么？

交流接地電阻測試儀3157是被測物中流過交流大電壓（最大31.0A），使用此時測量電壓下降的交流4端子測量法來測量低電阻。
● 電氣設備的保護導通電阻測量
● 電氣工作設備、配電柜的接地連接檢查
● 醫療設備的保護接地、等電位接地工程的檢查
● 流過大電流的接觸狀態的評估
適用于以下電氣設備的安全標志

使用標準例 IEC60065 IEC60335-1 IEC60601-1 IEC60950-1 IEC61010-1 JIS T1022:2006 JIS C1010-1 電氣用品安全法 UL（各種使用的標準）等
產品使用例

商用空調的保護接地線的導通試驗工作機器的接地線確認國外進口的醫療、試驗設備的保護導通試驗 OA設備的回收產品的安全試驗娛樂設備的接地線檢查 AED的安全試驗和維保

基本參數

基本測量功能	交流4端子法低電阻測量
顯示	熒光顯像管（數字顯示）
設置電流范圍	AC 3.0 A～31.0 A, 分辨率: 0.1 A (0.1 Ω 電阻負載時)
最大輸出功率	130VA（輸出端子時）
開路端口電壓	AC 6V以下
發生頻率	50Hz或60Hz正弦波（可設置）
電阻測量范圍	0～1.800Ω（0.001Ω分辨率）, 精度：±（2% rdg. +4dgt.）（調零后）
電壓測量范圍	0～6.00V（單量程0.01V分辨率）, 精度：±（1% rdg. +5dgt.）
監視器	AC0 ～35.0A/AC0～6V,2次/秒
計時器顯示	測量開始后，從設置時間開始倒算顯示，或經過時間顯示
計時器設置	0.5s～999s
比較器	根據上下限設置來判斷，蜂鳴或者輸出比較結果
存儲功能	試驗設置的存儲，最大20組

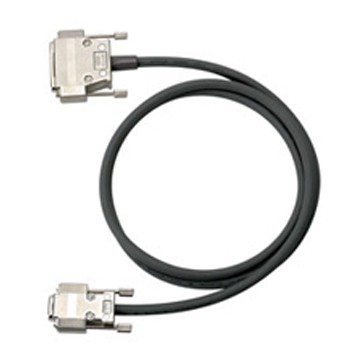

接口	EXT I/O,EXT SW,GP-IB或RS-232C（選件）
電源供應	AC 100～120V/200～240V（自動切換，50/60Hz）
體積及重量	320寬×90高×263厚mm，7kg
附件	電源線×1，使用說明書×1，備用保險絲（插口內置）×1，短路保護棒×2
