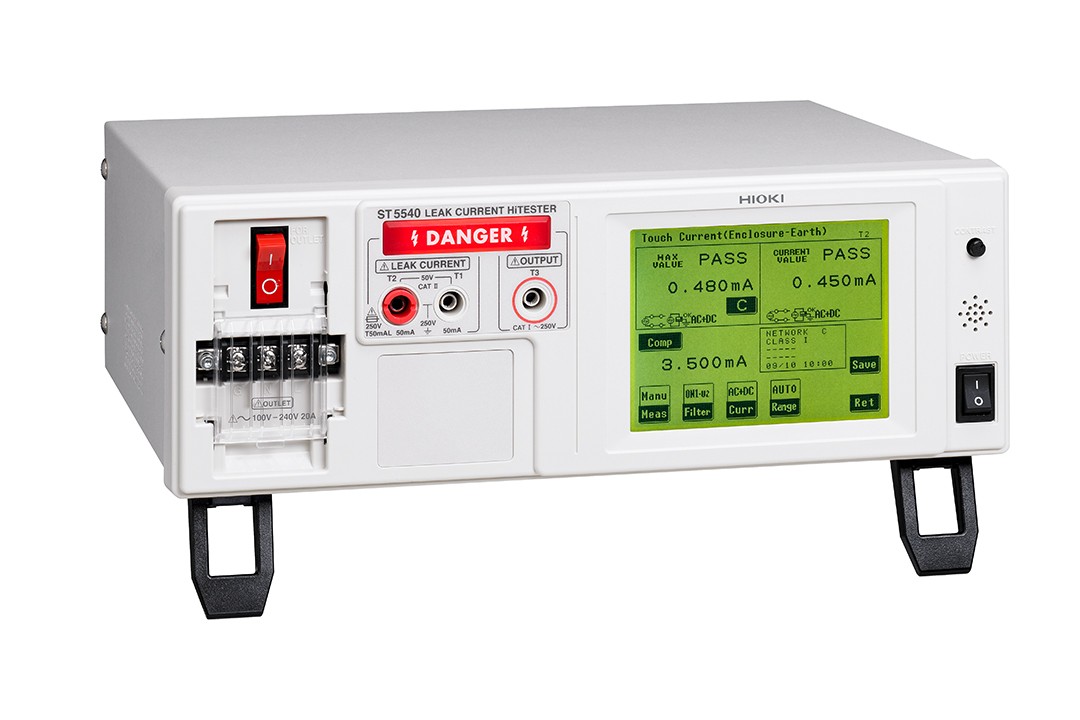

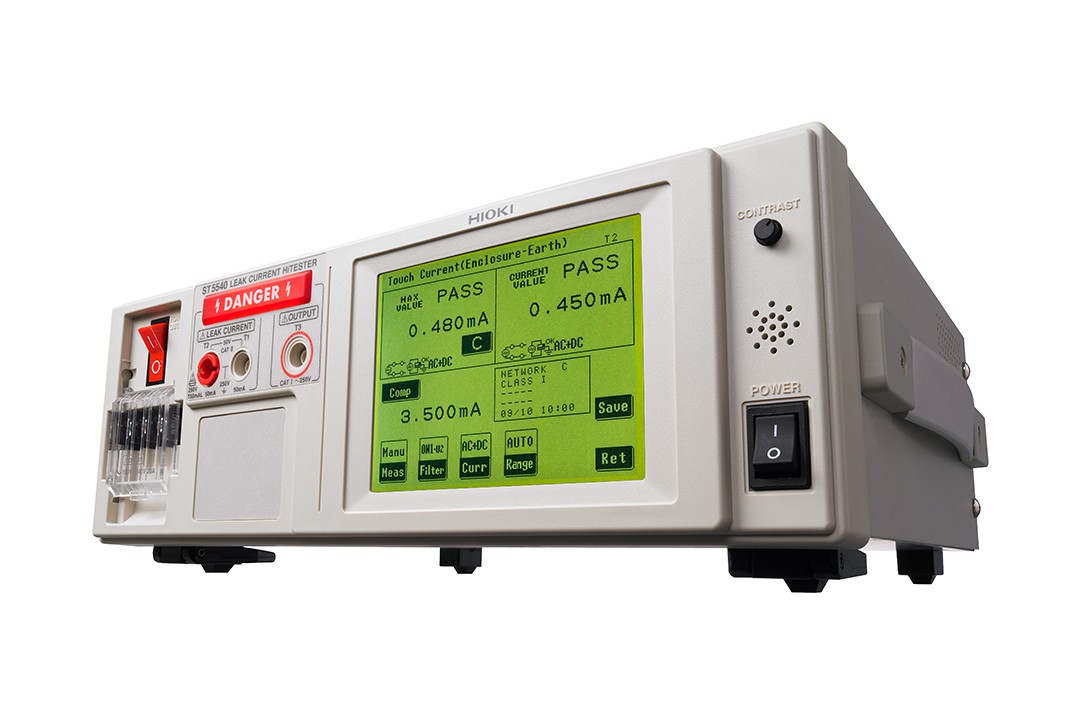

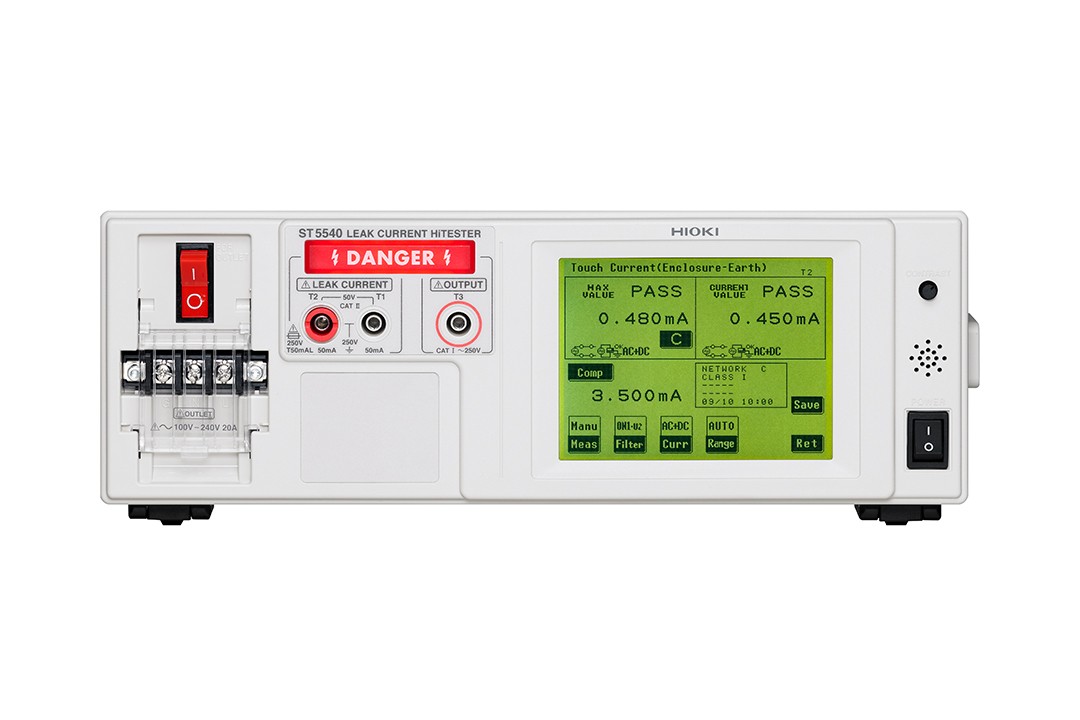

泄漏電流測試儀ST5540

返回上一頁

電氣安全中需要的泄漏電流測量（用于醫用電氣設備和一般電子設備）

可用于醫用電氣設備和一般電子設備具備所有網絡 額定電流最大20A 適用于生產線等自動檢查中

詢價預約

概要
規格
選件
相關下載
解決方案
常見問題

● 符合IEC60601-1：2005 Ed 3.0
● ST5540可用于醫用電氣設備/一般電子設備，符合JIS/IEC/UL標準
● 具備不斷電極性切換功能，大幅縮短接觸時間
● 額定電流最大20A，適合新標準的產品
● 對話框形式，操作簡單的觸摸屏
● 帶通信功能和外部I/O，可用于生產線的自動檢查

測量醫用電氣設備的泄漏電流時，請務必使用絕緣變壓器。ST5540不帶絕緣變壓器。醫用電氣設備測量時在升壓型絕緣變壓器中請將額定電源電壓的110%作為被測設備的電源。

所有搭載的網絡都符合標準

主要適用標準 IEC60601-1 3rd IEC60990 JIS T0601-1:2012
也適用于一般電氣設備的標準和老的醫用標準。

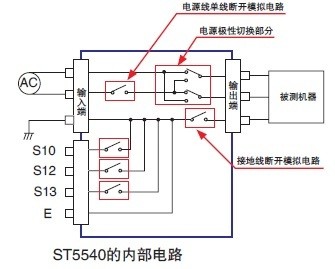

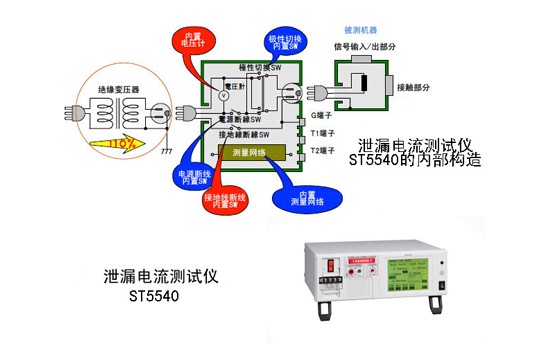

裝有標準測量所必需的開關端口

具備符合IEC60601-1、JIS T0601-1的、測試泄漏電流所需的端口。
外加110%電壓端口

裝有在醫療設備檢查中使用的外加110%電壓端口。
保護導體電流測量功能

能夠測量IEC60990、IEC60950-1等所規定的保護導體電流。
縮短操作時間的自動測量功能

可以自動進行電源極性的切換或正常狀態、單一故障狀態的測量。
泄漏電流試驗和保護導通試驗組合

電氣設備的安全性檢查是必備項目。保護導通試驗（也叫做接地線電阻試驗、或接地導通試驗）中請使用交流接地電阻測試儀3157
交流接地電阻測試儀3157

基本參數

測量方式	通過測量人體模擬阻抗間的電壓下降顯示和計算電流值真有效值測量，測量部分是和主機接地絕緣
測量模式	泄漏電流測量、電壓測量、保護導體電流測量
對應標準	醫用電氣設備：IEC60601-1（1988）A2：1995，（2005，3rd），JIS T0601-1：1999，2012 電氣用品安全法接觸電流和保護導體電流的測量：IEC 60990（1999）測量/控制/研究室的電氣裝置：IEC 61010-1（2001）信息技術設備：IEC60950-1（2005）家庭用/類似電氣設備：IEC 60335-1（2001）+A1：2004+A2：2006 音頻/視頻/類似設備：IEC 60065（2001）+1：2005 Personnel Protection Systems for EV：UL 2231-1（2002），UL-2231-2（2002） UL用：UL1492（1996）測量/控制/研究室的電氣裝置，潮濕狀態下的電流測量電路：IEC 61010-1（2001）
泄漏電流測量部分	接地泄漏電流，接觸電流3種，患者泄漏電流7種，患者測量電流，合計患者泄漏電流4種，任意電流測量，外殼泄漏電流3種
測試電流	DC、AC（真有效值，0.1Hz~1MHz），AC+DC（真有效值，0.1Hz~1MHz），AC峰值（15Hz~1MHz）
測量量程	DC、AC、AC+DC時：50μA/500μA/5mA/50mA AC峰值時：500μA/1mA/10mA/75mA
測量精度（電流測量）	DC測量：± 2.0 % rdg. ± 6 dgt.（代表值） AC/AC+DC測量：± 2.0 % rdg. ± 6 dgt. (15 Hz～100 kHz, 代表值） AC峰值測量：± 2.0 % rdg. ± 6 dgt. (15 Hz～10 kHz, 代表值)
接口	外部I/O，醫療設備用繼電器輸出，USB1.1（通訊），RS-232C
各種功能	外加110%電壓，自動試驗，存儲最多100臺的數據，時鐘，數據備份，打印輸出（選件）等
主機用電源	AC100V/120V/220V/240V（訂貨時請指定），50/60Hz，額定功率30VA
被測物用電源輸入	AC100~240V，50/60Hz，端子板的額定電流輸入：20A
被測物用電源輸出	端子板的輸出：20A，插座的輸出：15A
體積和重量	320W×110H×253Dmm，4.5kg
附件	測試線L2200（ST5540用，紅×2/黑×1）1套，面接觸探頭9195×1，測試線用備用保險絲×1，使用說明書×1，電源線×3，CD×1
