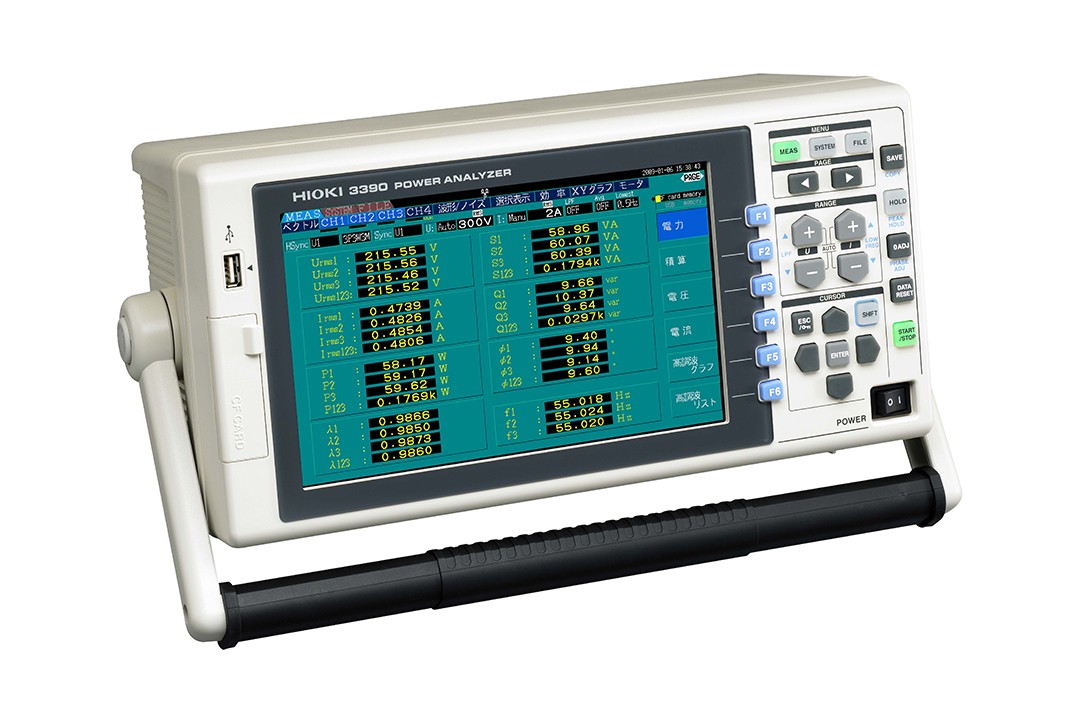

● 功率基本精度是3390的高精度版本，實現最高±0.1%的高精度
● 所有量程統一精度，即便改變量程也保證±0.1%
● 完善馬達分析功能（對應電相角測量，矢量控制）
● 高速諧波分析功能(50 ms 數據更新率)
● 變頻器干擾分析（FFT功能）
● 通過鉗式傳感器輕松測量變頻器功率
※ 3390-10主機無法單獨測量。請按照測量目的選購不同的電流傳感器和電壓線。
基本參數
| 測量線 | 單相2線，單相3線，三相3線，三相4線，電壓4ch，電流4ch，通道間絕緣 |
|---|---|
| 測量項目 | 電壓 (U), 電流(I), 電壓/電流峰值 (Upk/Ipk), 有功功率(P), 無功功率 (Q), 視在功率 (S), 功率因數(λ),相位角 (φ), 頻率,電流累積(Ih), 功率累積(WP), 效率 (η),電壓率/電流紋波率 (Urf/Irf) |
| 干擾測量 (FFT 算法處理): 電壓/電流的RMS頻譜 諧波測量（ RMS值，含有率，相位角，總畸變率，不平衡的因素） | |

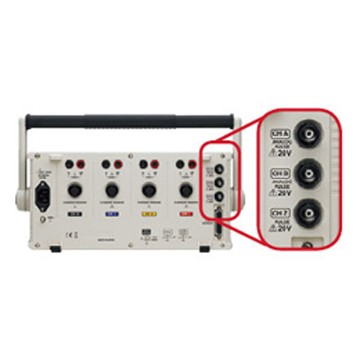

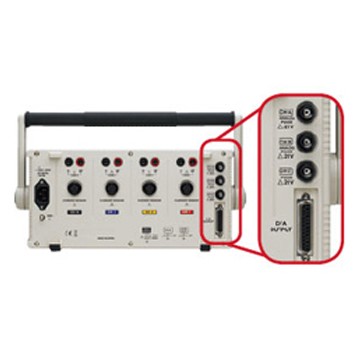

| 附加功能（可選9791或9793安裝在主機中） ：扭矩，轉速，頻率，轉差率，或發動機輸出 | |
| 諧波測量 | 輸入： 4通道，同步頻率范圍： 0.5Hz到5kHz ， 諧波分析次數：最大100以內 |
| 干擾測量 | 通道數: 1通道 (從CH1到CH4通道中選擇1), 最大分析頻率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz |
| 測量量程 | 電壓量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V |
| 電流量程: 當使用20A的額定傳感器時... *400m/ *800m/ 2/ 4/ 8/ 20A (*當使用選件9277) 當使用200A的額定傳感器時... 4/ 8/ 20/ 40/ 80/ 200A 當使用50A的額定傳感器時... 1/ 2/ 5/ 10/ 20/ 50A 當使用500A的額定傳感器時.. 10/ 20/ 50/ 100/ 200/ 500A | |
| 取決于電壓和電流組合的范圍 （功率范圍： 6.0000W以2.2500MW ） | |
| 頻率范圍: 0.5Hz到5kHz | |
| 基本精度 （45Hz～66Hz） | 電壓： ±0.05% rdg. ±0.05% f.s. |
| 同步頻率范圍 | 0.5Hz 到 5kHz |
| 頻段 | DC, 0.5Hz 到 150kHz |
| 數據更新率 | 50ms ( 測量諧波，取決于同步頻率小于45Hz時 ) |
| 顯示刷新率 | 200ms (從內部數據更新率中獨立，波形，F(xiàn)FT根據畫面而定) |
| 數據保存時間間隔 | 關, 50m～500ms, 1～30s, 1～60分鐘，15檔切換 |
| 外部接口 | LAN, USB ( 通訊/儲存), RS-232C, CF卡, 同步控制 |
| 電源 | 100 到 240V AC, 50/60Hz, 140VA max. |
| 體積 重量 | 340mm 寬 × 170mm 高 × 157mm厚, 4.8kg |
| 附件 | 3390說明書× 1 ，3390-10說明書× 1，3390-10測量指南× 1 ，電源線× 1 ， USB線× 1 ， D - Sub用連接器× 1 （ 僅裝備9792或9793時） ，彩色標簽× 2 |

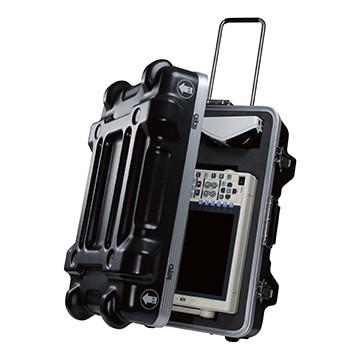

其他選件
CF卡
* PC卡提示 使用HIOKI出售的PC卡。無法保證其他廠家生產的PC卡的兼容性和操作性，可能導致無法讀取或保存數據。
電流測量
電壓測量

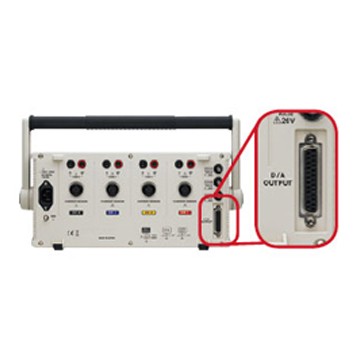

工廠裝配選件 *訂購時需說明
產品樣本
使用說明書
通訊指令
產品外觀圖
在線培訓視頻
軟件下載
HIOKI智測會歡迎您！
您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。
如若您已加入會員，歡迎您點擊登錄進入會員后臺！
| 功率分析儀3390-10升級v1.08(2012年5月) |
 |
| 升級該版本需要注冊用戶信息。在確認您的注冊申請后，將郵件發給您登陸到下載頁面的用戶名和密碼。 |
| 進行版本升級需要使用U盤或者HIOKI原裝CF卡。 |
|
| 1.3390-10軟件 | ||
| 現在最新的軟件版本如下。若您使用的是該版本以下的版本推薦您進行版本升級。 | ||
| 主機軟件: V1.08 | ||
| 2.主機版本的確認方法 | ||
| 軟件版本號顯示在系統畫面中。 | ||
| 3.下載更新文件 | ||
| 如3390-10版本為Ver.1.08，則無需升級儀器。 | ||
 | ||
功率計3390-10 升級v1.08（2012年5月）
? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都歸弊公司所屬。
請確認了上述內容后進行下載：
關于軟件升級的方法，請下載"版本升級方法"
在"版本升級方法"中寫明了下載到主機版本升級為止的準備和版本升級的流程。
軟件的下載文件為ZIP格式。解壓后的文件保存在U盤或者日置原裝CF卡的路徑文件夾中，然后按照"版本升級方法"進行升級。
版本升級時的注意事項：
版本升級過程中，請務必不要切斷主機電源。而且也不要拔出U盤或者日置原裝CF卡。若突然斷電的話，則因主機
無法正常工作而需要送修。
