類似于SiC半導體器件的普遍使用，開關設備高速化要求提升，功率測量的帶寬要求日益提高。PW6001和我司之前的機型3390相比，頻帶和采樣率是其10倍。 高精度、寬頻帶且高穩定性。兼?zhèn)涔β蕼y量中重要的三要素，內含卓越技術的基本性能實現詳細的功率分析。

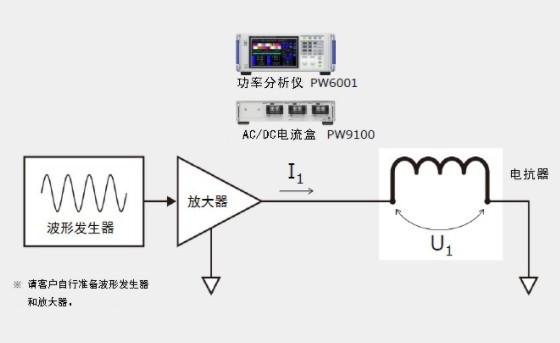

被稱為電抗器中的低功率因數測量要求，除了測量儀器的精度以外，傳感器的相位特性，系統的抗干擾環境等系統的兼容性是很重要的。 PW6001具備相位補償功能以及傳感器的一體化等功能能夠完美解決電抗器測量中讓人困擾的問題。

為了正確進行PWM波形的功率分析，必須依據測量采樣率定理。PW6001為了實現2MHz的測量帶寬，對輸入信號以5MS/s直接進行采樣。可進行無混疊誤差的分析。

周期檢測/寬頻帶功率分析/諧波分析/波形分析等所有測量都是獨立的數字處理，不會互相影響。通過高速運算可以在保證最高精度的情況下達到10ms的數據更新速度。

由金屬切削所形成的的具備獨特性質的堅固護套，從輸入端口開始保證爬電距離的光絕緣裝置。2個關鍵裝置提高抗干擾性能，實現高穩定性和80dB/100kHz的CMRR性能。另外，溫度特性提高到±0.01%/℃，使高再現性測量成為可能。

除了電壓、電流以外，還能同時顯示扭矩傳感器和編碼器信號。不僅具備觸發、預觸發功能，還有PWM波形觸發、編碼器脈沖觸發等便于進行馬達分析的觸發功能。

本機基波頻率0.1Hz ～ 300kHz，可分析帶寬1.5MHz，最多100次的寬頻諧波分析?？梢詼y量馬達的基波分析和無線充電的傳輸波形的畸變率。

最大2MHz的頻率分析?？扇我庵付úㄐ蔚姆治龇秶?，可顯示前10個點的峰值和頻率?？梢杂^測諧波中無法顯示的頻率成分，并保存測量結果

根據測量對象選擇截止頻率。數字LPF徹底去除干擾，并描繪出目標波形。

可縮短操作時間，集中進行分析。配備了軟鍵盤的9英寸觸摸屏，橫向縱向操縱波形的雙旋鈕，防止接線錯誤的接線確認功能，可通過手寫或軟鍵盤的畫面拷貝上輸入注釋。

具備僅需選擇被測物DUT的簡易設置功能。選擇接線種類，可按照自動最適合設置開始快速測量。

具備僅需選擇被測物DUT的簡易設置功能。選擇接線種類，可按照自動最適合設置開始快速測量。

將電流傳感器連接到測量對象的配線上。減輕了配線和 測量儀器損耗的影響，能夠在最接近實際工作環境的接 線狀態下測量高效率系統。

廣泛的溫度特性，使用溫度范圍-40℃? 85℃?？捎糜诤銣厥覂?nèi)的設備工作評估或溫度變化劇烈的儀器內部?？煽康男阅軒椭脩暨M行測量。

主機精度±0.05%加上傳感器精度±0.06%，可以實現±0.11% 的高精度。而且豐富的傳感器種類能夠測量10mA微小電流到1000A的大電流*。 *有效測量范圍

和CT6700組合可以測量1mA的微小電流。適用于觀測變頻器的泄漏電流波形。

以新開發的DCCT方式，在額定50A下實現較高的測量頻帶和測量精度。充分發揮功率分析儀PW6001的潛能的直接連接型電流測量工具。
·額定：50A
·測量頻帶：DC ? 3.5MHz
·和PW6001組合的功率精度：±0.075%
·CMRR(100kHz)：120dB

AC/DC電流探頭CT6830，CT6831（選件）是小尺寸，所以很容易安裝在產品內部的開關電源等基板周圍的狹窄空間上。此外，即便在周圍溫度變化范圍為-40℃～85℃的環境下，也能以高精度測量低電平直流（DC）電流。

額定電流AC/DC 2 A電流探頭CT6830

額定電流AC/DC 20 A電流探頭CT6831

主機精度可以在加算傳感器精度±0.025%之后由±0.05%最高變?yōu)椤?.075%的高精度。此外，豐富的傳感器陣容的測量范圍為10mA的微小電流到2000A的大電流^*。

^*有效測量范圍

如果和日置的寬頻帶電流探頭組合使用的話，則可以測量1mA的微小電流。適合用于變頻器的泄漏電流波形觀測。

·CT6700,CT6701 1mA

·CT6710,CT6711 0.5 mA

線圈(CT)部分采用了新研發的對象配置分割線圈，實現了從DC~4MHz的大范圍測量頻帶。

和功率分析儀PW6001的搭配使用可以達到較高的測量效果，是較高級別的電流測量工具。

（也有額定800A的版本。）

AC/DC電流傳感器CT6904

PW Communicator用于PW6001和PC之間通訊的應用軟件?？稍诒竟局黜撁赓M下載。帶有PW6001的設置、測量值監視、通訊獲取數據、效率運算等方便的功能。

使用普通瀏覽器軟件，即可遠程操作PW6001。也可以使用平板電腦、智能手機等來操作。

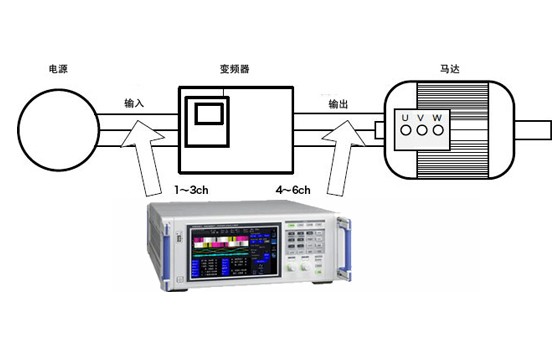

從扭矩計、轉速計輸入信號，可測量馬達功率。不僅是馬達功率、電相角等馬達參數，日照計或風速計等的輸出信號也可測量。

對低導通電阻的SiC半導體開關的PWM波形進行高精度測量時需要高分辨率。TureHD18bit將這種前所未有的高精度測量變?yōu)榭赡堋?/p>

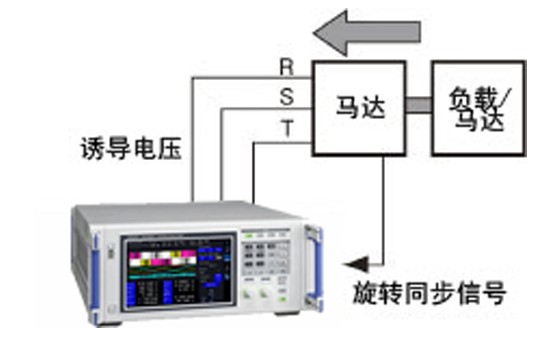

搭載的電氣角測量功能是高效率同步馬達的馬達參數測 量，以及通過dq坐標系進行的矢量控制中不可或缺的功 能。可實時測量以編碼器脈沖為基準的電壓·電流基波 成分的相位。另外，可通過檢測A相B相脈沖的正轉反轉 來進行扭矩和轉速的4象限分析。

通過設置公式來自由運算PW6001的測量值。能夠輸入最多16種運算公式，也能對應sin、log等的數學函數。能夠?qū)⑦\算結果用作其他運算公式的參數，還能進行復雜的運算。
·太陽能的模塊等多系統的效率、損耗的計算
·馬達矢量控制中的Ld.Lq的計算
·使用愛潑斯坦方法的變壓器的B、H計算

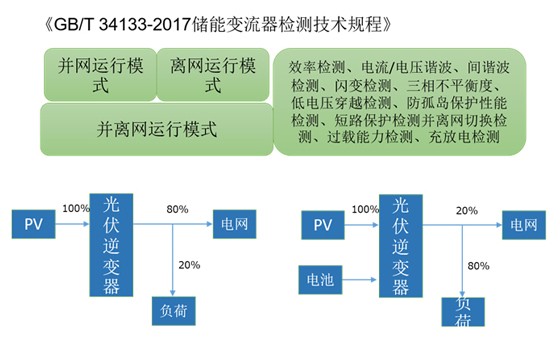

可同時顯示效率、損耗、基波無功功率Qfnd、DC紋波率、三相不平衡率等PCS需要的參數。需要的測量項目一目了然，提高測試效率。

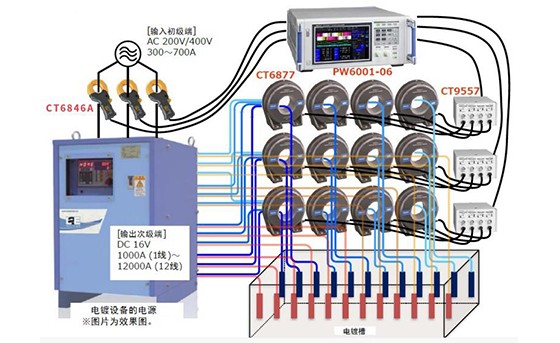

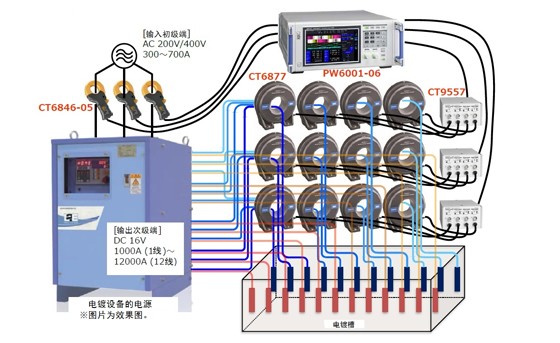

用于多點功率測量，數值同步功能得心應手。副機的功率參數可實時傳輸至主機，2臺的基本測量項目可集中到1臺管理。主機可作為最多12ch功率計運行。

5MS/s，18bit的采樣率*能將波形實時傳送。副機的測量波 形也能在主機中實時顯示。分開的兩點之間的電壓相位差 測量等，是功率計使用方法的全新提案。 *波形同步功能僅在主機/副機同時使用3ch以上運行。 最大有±5采樣的誤差。
