已停產

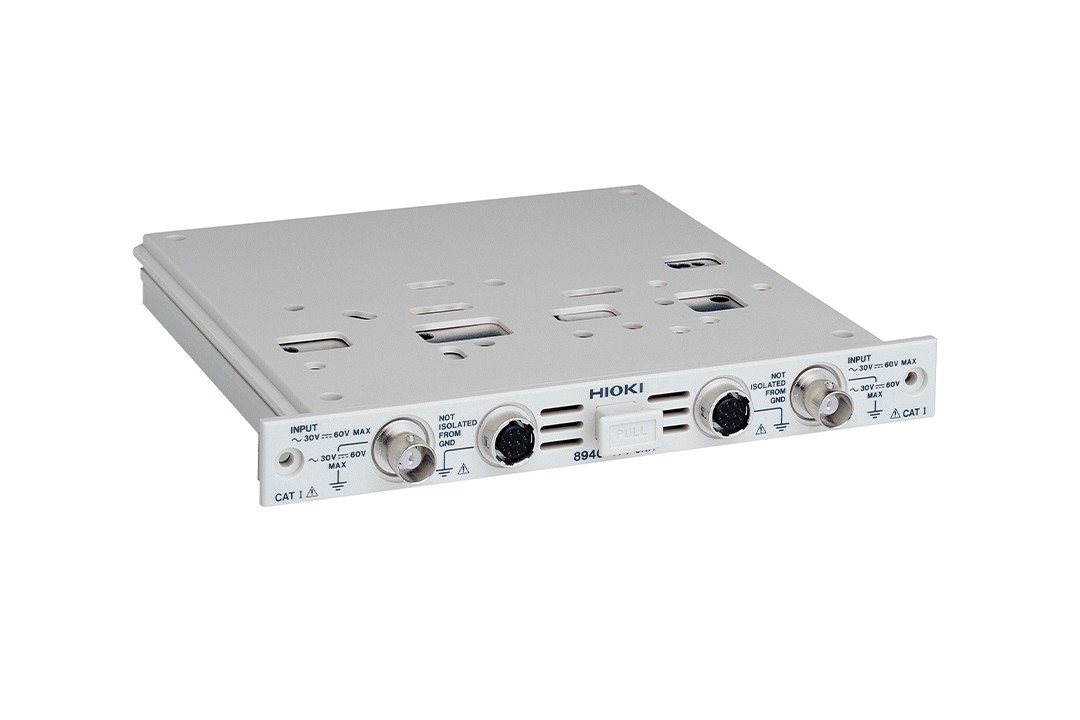

F/V單元 8940

2通道, 頻率, 電壓輸入, 可通過傳感器輸入電流

概要
規(guī)格
選件
相關下載

● 使用1臺即可測試頻率,累積,脈沖占空比、電壓、電流
● 使用HIOKI制寬量程鉗式傳感器測試電流
● F/V輸入10μs的高速應答
● 電壓、電流 12bit A/D
● 主要用途:
　○引擎、操作桿的回轉
　○方向盤的角
　○車輪、變速器齒輪的回轉
　○車速編碼器輸出
　○燃料,冷卻水的流量
　○發(fā)電機用發(fā)電頻率
　○微小電流大電流為止,可以測試寬量程的電流波型
● 可使用存儲記錄儀:
　○8860/8861
　○8842/8841（版本需要Ver2.10以上）
　○8835-01（版本需要Ver1.00以上）
　○8835 (不能使用鉗式電流探頭,版本需要Ver2.10以上,9540需要Ver5.10以上)
　○8826 （版本需要Ver2.10以上,鉗式電流探頭使用時需要探頭編號1999-0338386以上）

基本參數

輸入	通道數：21，電壓輸入：BNC接口1 *1輸入與輸出絕緣，通道之間絕緣
傳感器轉換端l	通道數：2（測量電流用）2 2可將單元擴展為4通道的型號為：8841，8842，8720
可兼容電流傳感器	9270, 9271, 9272, 9277, 9278, 9279, 3273
測量量程	頻率：	0.05Hz～5kHz/格，11檔，5（r/min）～500(r/min)/格， 5檔，P50Hz(40～60Hz)，P60Hz(50～70Hz)
	積分：	5點～500k點/格，脈沖功率比：100%f.s.
	電流：	5mA～100A/格，10檔，用鉗式傳感器連接，
	電壓：	0.5mV～2V/格，12檔，最大允許輸入30Vrms或直流60V，滿量程（f.s.）=20格
	低通濾波器：	5/500/5k/100kHz或關閉，測量分辨率為量程的1/803 3使用8841，8842時，如使用9279鉗式傳感器，分辨率為量程的1/64
最大采樣周期	1μs（電壓，電流）
其他功能	輸入上拉電壓：開（10kΩ）/關輸入耦合：DC，GND，AC(電壓，電流)，DC(其他)
最大對地電壓	30Vrms或直流60V（不會造成損壞的通道箱或輸入通道間的上限輸入電壓）
附件	無 *輸入線與轉換電纜是選件
體積及重量	約170寬×20高×148厚mm, 約300g
