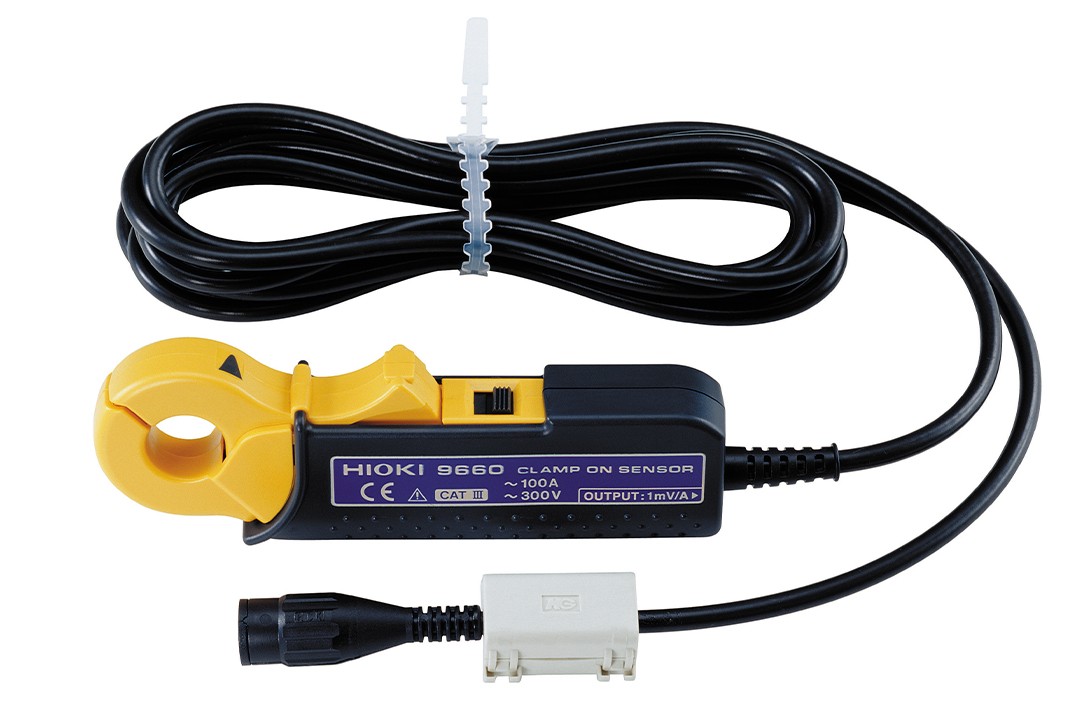

鉗式傳感器9660,9694
返回上一頁鉗式傳感器(電流輸入，適用于鉗式功率計(3169-20/21)、電能質量分析儀(PW3198、3197、3196)，連接存儲記錄儀查看波形)
40Hz ～ 5kHz
相位: 45Hz ～ 5kHz
鉗口直徑： 15mm
9660
額定輸入AC 100A
AC 1mV/A 輸出
9694
額定輸入AC 50A
AC 10mV/A 輸出
- 概要
- 規格
- 相關下載
- 常見問題
?用于變頻器設備或工業電線
?用于CT 5A的測量次級電流，選擇9694
?小巧設計適用于狹窄的測量環境
基本參數
| 類別 | 9660 | 9694 |
|---|---|---|
| 額定輸入電流 | AC 100A | AC 5A |
| 額定輸出電壓 | AC 100mV f.s.（AC 1mV/A） | AC 50mV f.s.（AC 10mV/A） |
| 振幅精度 | ±0.3% rdg. ±0.02% f.s. (45 - 66 Hz, f.s. = 額定初級電流) | ±0.3% rdg. ±0.02% f.s. (45 to 66 Hz, f.s. = 額定次級電流) |
| 相位精度 | ±1° (45 - 5 kHz時)，±1.3° (90 A以上) | ±2° (45 - 5 kHz時) |
| 最大允許輸入 | 連續130A rms（45-66Hz時） | 連續50A rms（45-66Hz時） |
| 頻率特性 | 40Hz-5kHz：±1 %以下（精度偏差） | |
| 最大額定對地電壓 | AC 300V rms（絕緣電線） | |
| 線圈直徑 | 直徑15 mm | |
| 體積和重量 | 46mmW×135mmH×21mmD，230g，線長3m | |
| 附件 | 使用說明書×1 | |
※除了連接電能質量分析儀，還可作為電流傳感器和HIOKI的鉗式功率計和電壓輸入的記錄儀一同使用。
適用于以下產品
 |  |  |
 | ||
| 電能質量分析儀系列 | 存儲記錄儀系列 | 鉗式功率計系列 |
|
產品樣本
使用說明書
通訊指令
產品外觀圖
在線培訓視頻
軟件下載
