?4·1/2行/0.01dBm分解能的廣大量程傳
?感器的感度可自動補正·波長感度補正功能
?適用USB接口,從PC進行遠程操作/獲取數據(需要客戶編輯程序)
?模擬輸出功能
僅3664主機無法進行測試。需要另外購買選件的光傳感器9742,9742-10。

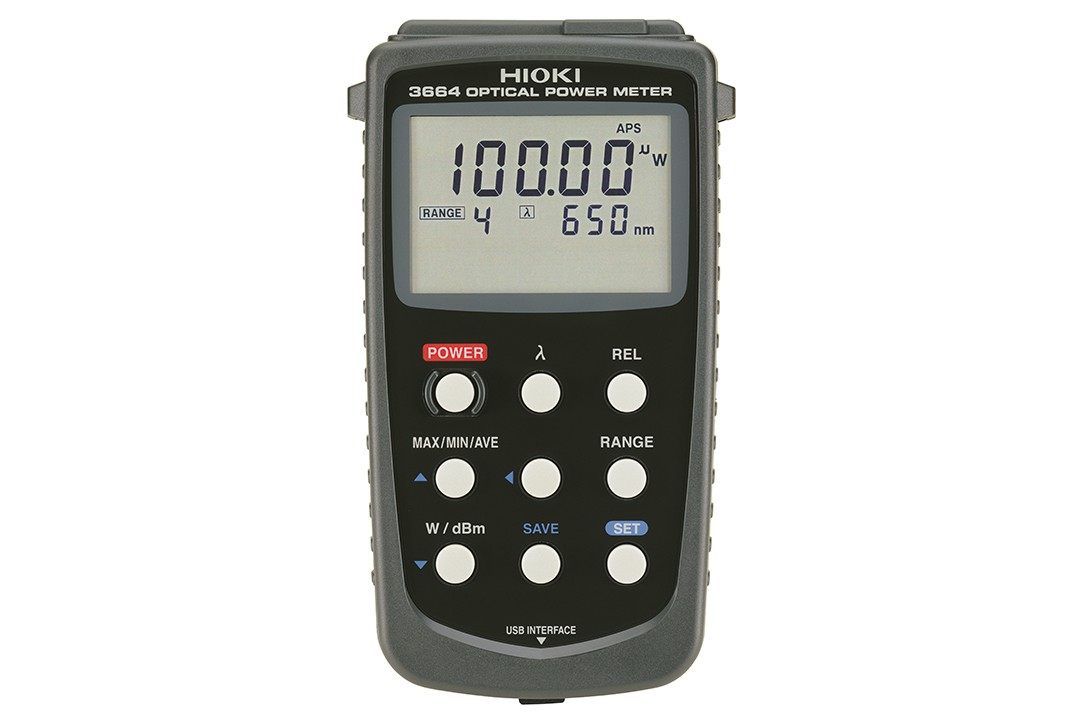

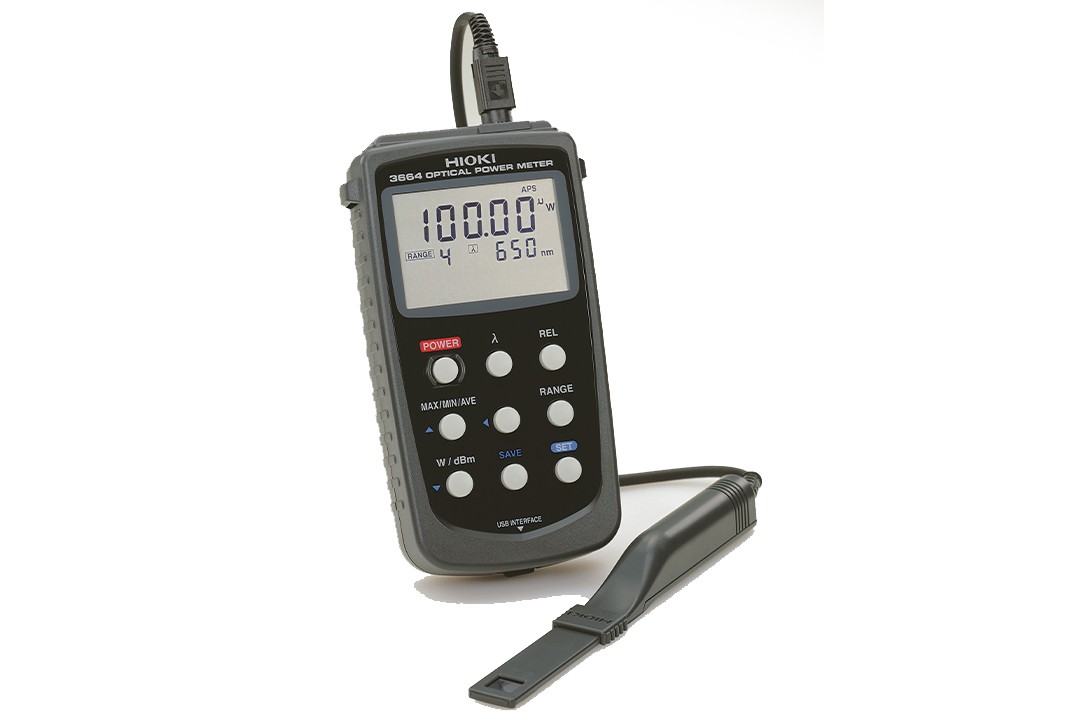

基本參數
| 測量參數 | 光功率（單位: W, dBm） |
|---|---|
| 測試波長 | ※根據選件的光傳感器 |
| 測試功率 | ※根據選件的光傳感器 |
| 精度 | ± 0.7%（和選件的光傳感器組合± 5%） |
| 波長感度補正 | 可設定每1nm,傳感器的靈敏度自動補正 |
| 顯示 | 最大：19999dgt., 分辨率: 0.01dBm/0.01dB, 單位： nW, μW, mW, dBm, dB |

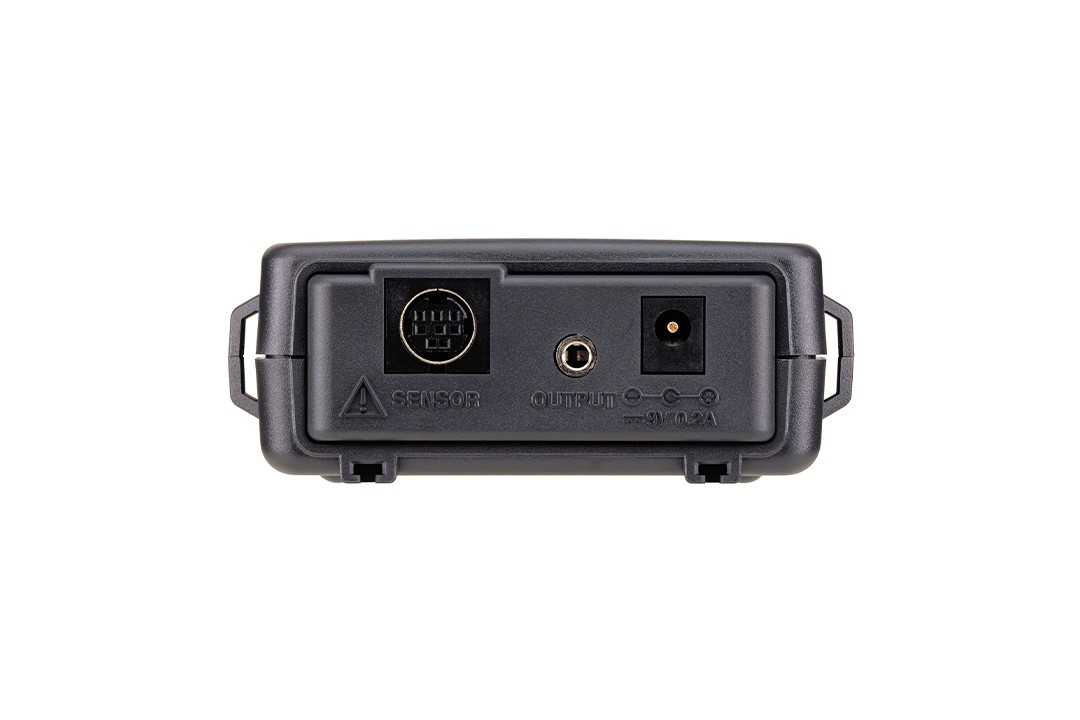

| 模擬輸出 | 傳感器校正點約1V |
| 功能 | 定標,相對測量,最大/最小值顯示,平均值顯示,自動存儲功率,設定值備份,電池檢查 |
| 接口 | USB 1.1（可控制測量值的輸出與設置） |
| 電源 | （LR6）× 4 /連續使用 60小時（光傳感器9742校正輸出下,連續使用, 或AC電源轉換器 9445-02/最大1.6VA |
| 尺寸與重量 | 85W × 160H × 35Dmm, 270g（不包括電池電） |

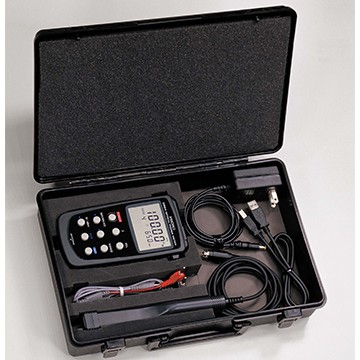

| 附件 | （LR6）× 4,AC電源轉換器 9445-02× 1, 輸出線 9094× 1, USB電纜× 1, USB用驅動軟件CD-R× 1, 肩帶× 1 |

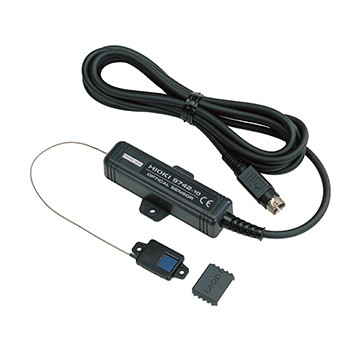

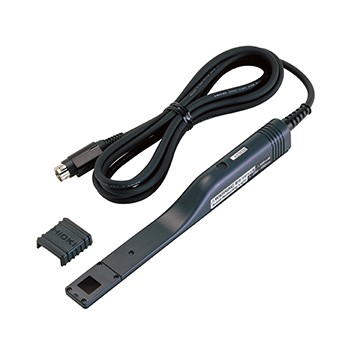

光傳感器 9742, 9742-10 基本參數
| 測試波長 | 320nm～1100nm |
|---|---|
| 測試功率 | -59dBm～+17dBm（校正波長） |
| 傳感器校正條件 | 校正波長 633nm, 校正功率100μW, φ 2mm的平行光束垂直射入光傳感器中心.CW光 |
| 最大額定 | 50mW（+17dBm）※全面照射 |
| 受光素子/尺寸 | Si光電二極管, 9.6mm × 9.6mm |
| 測量精度 | ± 4.3%（和光功率計 3664組合± 5%） |
| 尺寸與重量 | 9742 : 18W × 180H × 20Dmm, 100g, 線長: 2m 9742-10 : 40W × 84H × 18Dmm, 100g, 線長: 2m  |

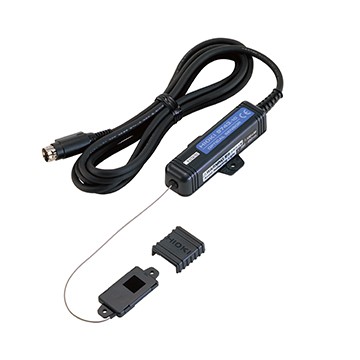

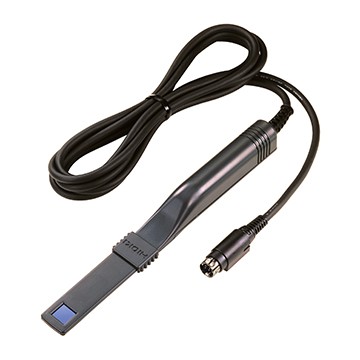

光傳感器 9743, 9743-10 基本參數
| 測試波長 | 380nm～450nm |
|---|---|
| 測試功率 | -50dBm～+20dBm（校正波長） |
| 傳感器校正條件 | 校正波長405nm, 校正功率100μW, φ 1.5mm的平行光束垂直射入光傳感器中心.CW光 |
| 最大額定 | 100mW（+20dBm）※全面照射 |
| 受光素子/尺寸 | Si光電二極管, 10mm × 10mm |
| 測量精度 | ± 4.3%（和光功率計 3664組合± 5%） |
| 尺寸與重量 | 9743 : 18W × 180H × 19.5Dmm, 110g, 線長: 2m 9743-10 : 40W × 84H × 18Dmm, 100g, 線長: 2m  |
