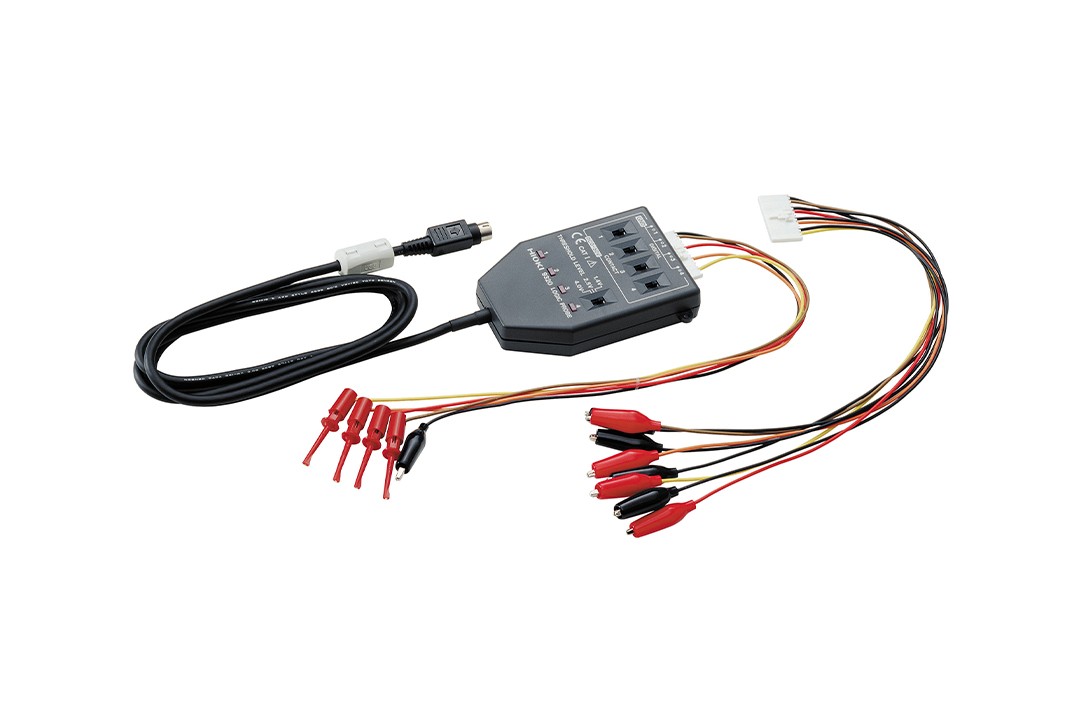

● 4通道
● 開/關探測電壓/接觸信號
● 為記錄電壓信號、繼電器的接點信號高/低的檢驗器
基本參數
| 輸入 | 4 通道 (儀器和通道間的公共地), 數字和接觸信號探測 (接觸輸入可探測開路集電器信號) |
|---|---|
| 輸入阻抗 | 1 MΩ (數字輸入 0 ～ 5 V), 至少500 kΩ (數字輸入 5 ～ 50 V) |
| 上拉電阻 | 2 kΩ (接觸輸入, 5 ～ 50 V時) |
| 閾值電平(數字輸入) | +1.4 V, +2.5 V, +4.0 V |
| 探測電阻(接觸輸入) | 開路1.5 kΩ/閉路500Ω, 開路 3.5 kΩ/閉路1.5 kΩ,開路 25 kΩ/閉路 8 kΩ |
| 允許響應脈沖寬度 | 100 ns 或以上 |
| 最大允許輸入 | 0 ～ +50 V DC |
| 尺寸、重量 | 62 mmW × 94 mmH × 20 mmD, 150 g 輸入線長: 30 cm 連接線長: 1.5 m |
| 附件 | IC 夾測試線×1, 鱷魚夾測試線×1, 攜帶盒 ×1 |
