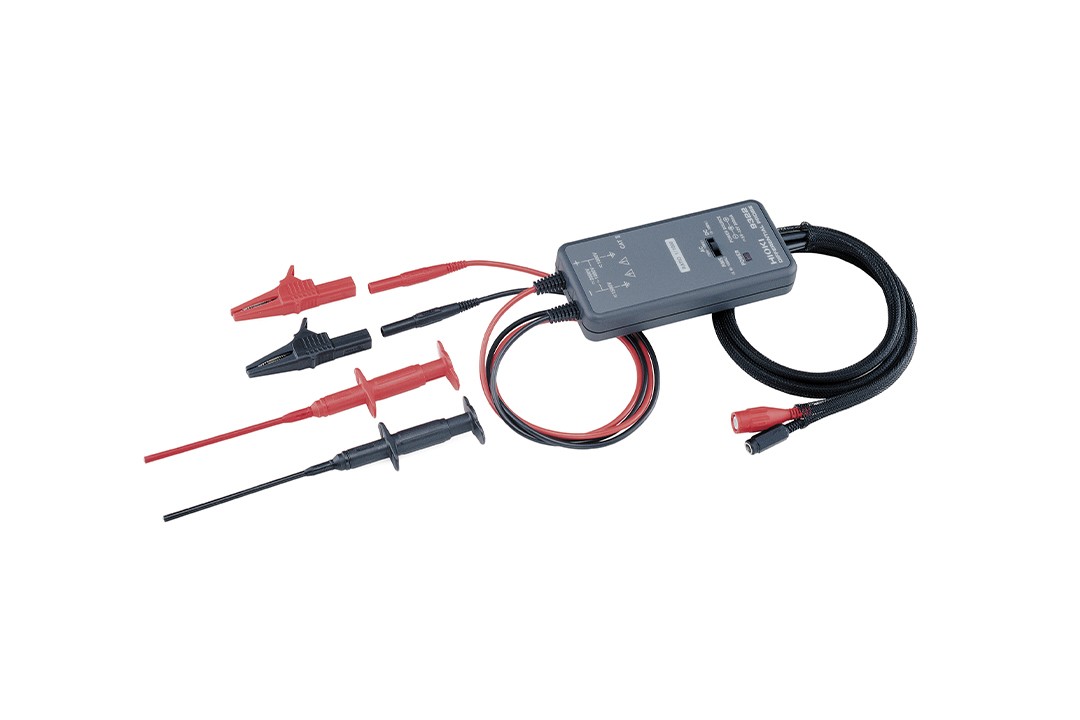

3種功能齊全的通用型鉗夾 ● 高電壓波形的移動式測試（DC模式）
● 檢測電源系統的突涌干擾（AC 模式）
● 可輸出有效值整流電壓（RMS模式）
● 主要測試內容...
○IGBT等共通模式加入電壓的電位差測試等
○400V 動力的商用電源系統波形測試等
○高電壓突涌干擾的波形測試等
○變換器輸出的有效值計測等
和存儲記錄儀的模擬輸入連接使用。
電源驅動使用AC轉換器,或者是依照各存儲記錄儀器的電源配置進行分別對應。
電源驅動使用AC轉換器,或者是依照各存儲記錄儀器的電源配置進行分別對應。
基本參數
基本規格(準確度保證期1年)
*1 停產
| 測 量 功 能 | (1) DC 模式 | 應用: 波形監視器輸出, 頻帶寬: DC ～ 10 MHz ±3 dB |
|---|---|---|
| (2) AC 模式 | 應用: 探測電力線浪涌噪音, 頻帶寬: 1 kHz ～ 10 MHz ±3 dB | |
| (3) RMS 模式 | 應用: DC有效值輸出, 或AC 電壓輸入, 頻帶寬: DC, 40 Hz ～ 1 kHz ±1 % f.s. , 1 kHz ～ 100 kHz ±4 % f.s. (f.s.=1000 V AC), 響應速度: 200 ms 或以下 (400 V AC ) | |
| 最大輸入電壓 | DC 2000V, AC 1000V | |
| 輸出 | 輸入的1/1000分壓,BNC端子（DC/AC/RMS, 3模式輸出切換） | |
| DC振幅精度 | ±1% f.s. (最大1000V DC), ±3% f.s. (最大2000 V DC) (f.s.=DC 2000V) | |
| 輸入電阻、電容 | H-L: 9 MΩ, 約10 pF (C 在100 kHz時), H, L-情況: 4.5 MΩ, 約20 pF (C 在 100 kHz時) | |
| 最大允許輸入 | 2000 V DC, 1000 V AC (CAT II ), 600 V AC/DC (CAT III ) | |
| 最大額定對地電壓 | 使用抓狀夾L9243: AC,DC 1000V (CAT II) 使用鱷魚夾: AC,DC 1000 V (CAT II )/AC,DC 600 V (CAT III ) | |

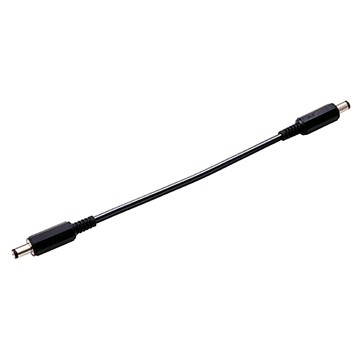

| 供電電源 | +5 V ? +12 V, 300 mA以下 (DC插座外徑φ 5.5 mm, 內徑φ 2.1 mm) · AC適配器9418-15供電 · 通過電源線9248從MR6000用探頭電源單元Z5021供給 · 通過電源線9324 (*1)從主機的邏輯接口供給 · 通過電源線9325 (*1)從F/V單元8940 (*1)傳感器接口供電 · 通過電源線9328 (*1)從8855用輸入單元電源端子供電 · 通過電源線9248從8860用探頭電源單元9687 (*1)供電 | |
| 尺寸、重量 | 70 mm W × 150 mm H × 25 mm D, 350 g | |
| 線長 | 輸入線長: 0.46 m 連接線長: 1.3 m | |
| 附件 | 鱷魚夾×2（紅，黑), 抓狀夾×2, 攜帶盒 3853×1 | |
9322如何從存儲記錄儀主機供電( MR6000專用探頭電源單元Z5021 )
注意:為了避免觸電事故，請在接地型2極插座上連接主機附帶的電源線后使用。
*3:探頭電源單元Z5021、電流單元8971、U8977連接電流傳感器時，包括電流傳感器在內的可連接數量有限制。 (包括電流傳感器在內共計最多9根)
| 主機 | 9322連接數量 |
|---|---|
| MR6000, MR6000-01 | (9248并用) 8條 (*3) |
9322如何從存儲記錄儀主機供電( MR8875附屬直流電源輸出端口)
注意:為了避免觸電事故，請在接地型2極插座上連接主機附帶的電源線后使用。
| 主機 | 9322連接數量 |
|---|---|
| MR8875 | 不可 |
9322如何從存儲記錄儀主機供電( F/V單元8940的傳感器端口)
注意:為了避免觸電事故，請在接地型2極插座上連接主機附帶的電源線后使用。
*1 停產
| 主機 | 并用型號 | 9322連接數量 | 同時使用電流傳感器數量 |
|---|---|---|---|
| 8860 (*1) 8860-50 (*1) 8861 (*1) 8861-50 (*1) | 9325 (*1) | 6條 | 8條 |
| 8855 (*1) | ? | ? | ? |
| 8841 (*1) 8842 (*1) | 9325 (*1) | 6條 | 4條 |
| 8835-01 (*1) | 9325 (*1) | 4條 | 4條 |
| 8835 (*1) | 不可 | 不可 | 不可 |
| 8826 (*1) | 9325 (*1) | 6條 | 6條 |
9322如何從存儲記錄儀主機供電( 主機附屬的邏輯端口)
注意:為了避免觸電事故，請在接地型2極插座上連接主機附帶的電源線后使用。
*1 停產
| 主機 | 并用型號 | 9322連接數量 | 同時使用電流傳感器數量 |
|---|---|---|---|
| MR6000 MR6000-01 | ? | ? | ? |
| MR8740T | ? | ? | ? |
| MR8740 MR8741 | 9323 (*1) + 9324 (*1) | 4條 | 9322 ×4：不可 9322 ×3：不可 9322 ×2：不可 9322 ×1：2條 |
| MR8827 | 9323 (*1) + 9324 (*1) | 4條 | 9322 ×4：不可 9322 ×3：不可 9322 ×2：不可 9322 ×1：2條 |
| 8847 (*1) MR8847-01 (*1) MR8847-02 (*1) MR8847-03 (*1) MR8847-51 MR8847-52 MR8847-53 | 9323 (*1) + 9324 (*1) | 4條 | 9322 ×4：不可 9322 ×3：不可 9322 ×2：不可 9322 ×1：2條 |
| 8870 (*1) MR8870 | 不可 | ||
| MR8875 | 不可 | ||
| MR8880 | 不可 | ||
| 8860 (*1) 8860-50 (*1) 8861 (*1) 8861-50 (*1) | 9323 (*1) + 9324 (*1) | 2條 | 9322 ×2：不可 9322 ×1：3條 |
| 8855 (*1) | 9323 (*1) + 9324 (*1) | 2條 | 9322 ×2：不可 9322 ×1：3條 |
| 8841 (*1) 8842 (*1) | 9324 (*1) | 1條 | 不可 |
| 8835-01 (*1) | 9324 (*1) | 1條 | 不可 |
| 8835 (*1) | 9324 (*1) | 1條 | 不可 |
| 8826 (*1) | 9324 (*1) | 4條 | 9322 ×4：不可 9322 ×3：4條 9322 ×2：6條 9322 ×1：7條 |
9322如何從存儲記錄儀主機供電(8860 [*1]專用探頭電源單元9687 [*1] )
注意:為了避免觸電事故，請在接地型2極插座上連接主機附帶的電源線后使用。
*1 停產
*2 根據與連接探頭電源單元9687的箝位探頭等的組合，9322的可連接條數會發生變化。
| 主機 | 9322連接數量 |
|---|---|
| 8860 (*1) 8860-50 (*1) 8861 (*1) 8861-50 (*1) | (9248并用) 8條 (*2) |
9322如何從存儲記錄儀主機供電(8855系列輸入單元8950 [*1]、8952 [*1]、8953-10 [*1]、8955 [*1]的電源接口 )
注意:為了避免觸電事故，請在接地型2極插座上連接主機附帶的電源線后使用。
*1 停產
| 主機 | 9322連接數量 |
|---|---|
| 8855 (*1) | 9328 (*1) |
