首頁 - 產品中心 - 記錄儀,數據采集儀 - 波形處理軟件 9335

波形處理軟件 9335

數據轉換、打印功能、波形顯示、適用于Windows2000/ XP/Vista(32bit), Windows7(32/64bit)。

概要
規格
相關下載
解決方案
常見問題

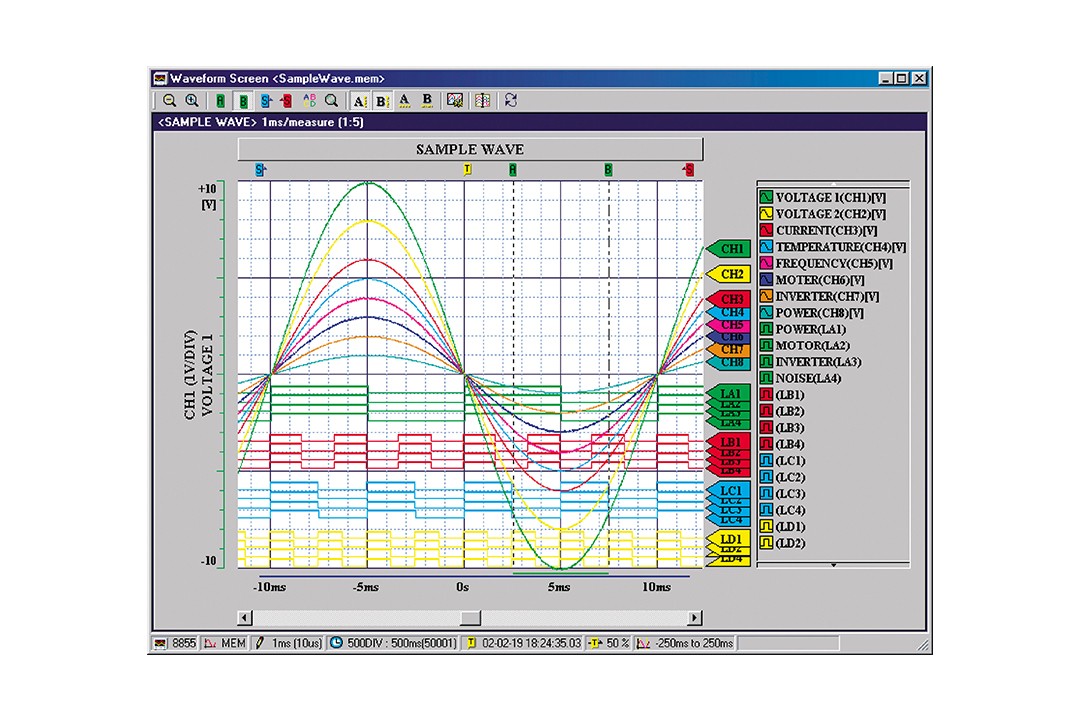

● 在屏幕上顯示調用的波形數據的圖像
● 僅用于存儲功能格式（.MEM文件）
● 以數字值的形式顯示波形數據并允許圖像和數字值同時顯示
● 可以顯示光標A和B之間的時間差和電位差，每個光標間的時間和電位差和絕對與相對時間
● 數據轉換格式：CVS格式，TAB劃分，SPACE劃分（數據保存時可選擇）

基本參數

適用機型	存儲記錄儀：MR8880-21（9335V1.22以上），8807（-01/51），8808（-01/51），8826，8835（-01）， 8841，8842，8855；8860 / 8861 (v.1.10以上, 2系統的采樣速度不可, 限定MEM/REC); 8860 / 8861-50 (v.1.13以上, 2系統的采樣速度不可, 限定MEM/REC) 電力記錄儀：8714（-01），8715（-01）目視記錄儀：8720 適用輸入單元：(除8855以外）8936，8937，8938，8939，8940，8946，8947 （8855）8950，8951，8952，8953（-01），8954，8955

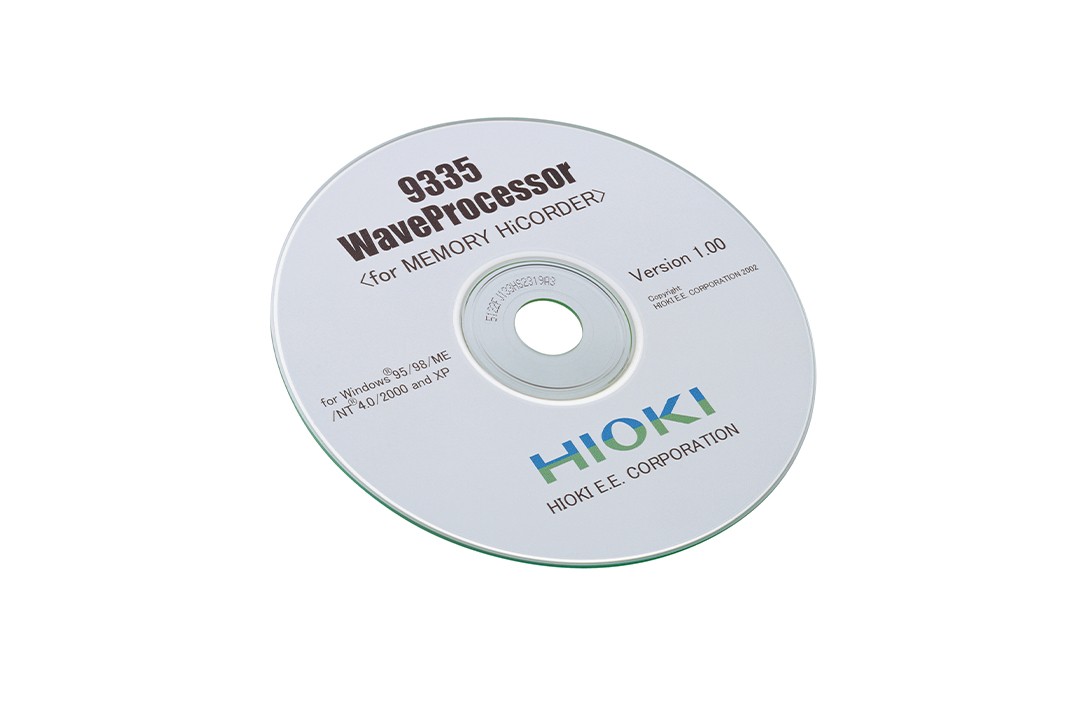

配備媒體	CD-R
操作環境	計算機運行下的Windows2000, XP , Vista (32-bit),Windows7(32/64bit) 奔騰（133MHz）或以上，至少32MB存儲器（建議使用奔騰（200MHz）或以上，至少64MB存儲器）
顯示功能	波形顯示：在屏幕上顯示調用的波形數據的圖像 X-Y顯示：僅用于存儲功能格式（.MEM文件）數字值顯示：以數字值的形式顯示波形數據并允許圖像和數字值同時顯示光標功能：可以顯示光標A和B之間的時間差和電位差，每個光標間的時間和電位差和絕對與相對時間屏幕滾動功能：可實現 最大通道數：32模擬通道，32邏輯通道計量表顯示：時間計量表，電壓軸計量表圖表輸入：可進行
文件調用	調用數據格式：存儲（.MEM,除瞬時存儲的數據以外）；記錄（.REC）；真有效值（.RMS）最大可調用文件：硬件所能存儲的最大容量。（在一些PC環境下所能處理的最大容量可能會縮?。?/p>
數據轉換功能	目標數據：所有數據，光標間數據 數據間隔：單倍間隔（可定義采樣率）數據轉換：將模擬波形數據轉換成數字值，邏輯數據轉換成二進制數據轉換格式：CVS格式，TAB劃分，SPACE劃分（數據保存時可選擇）轉換通道：數據保存時可選擇批轉換：多個文件可以指定使用批轉換
打印功能	打印格式：可以打印無分隔，2～16分隔，2～16欄，X-Y 1～4分隔，計量，通道注解打印預覽：可進行波形屏幕硬件拷貝：可進行適用打印機：任何OS配置的打印機（彩色或黑白）
參數計算功能	目標數據：所有數據，光標間數據 計算項目：平均值，有效值，峰值，最大值，最大值時間，最小值，最小值時間，上升時間，下降時間，標準偏差，面積，周長，頻率，脈沖寬度，任務比率，開關時間，開關次數
其他	查找功能：事件標記，日期和時間（絕對時間和相對時間），最大值，最小值，絕對最大值，絕對最小值，電平高/低，窗口內/外寫字板拷貝：波形屏幕，光標值，數字值，文件信息啟動其他應用程序：其他應用程序由指定運行軟件啟動
