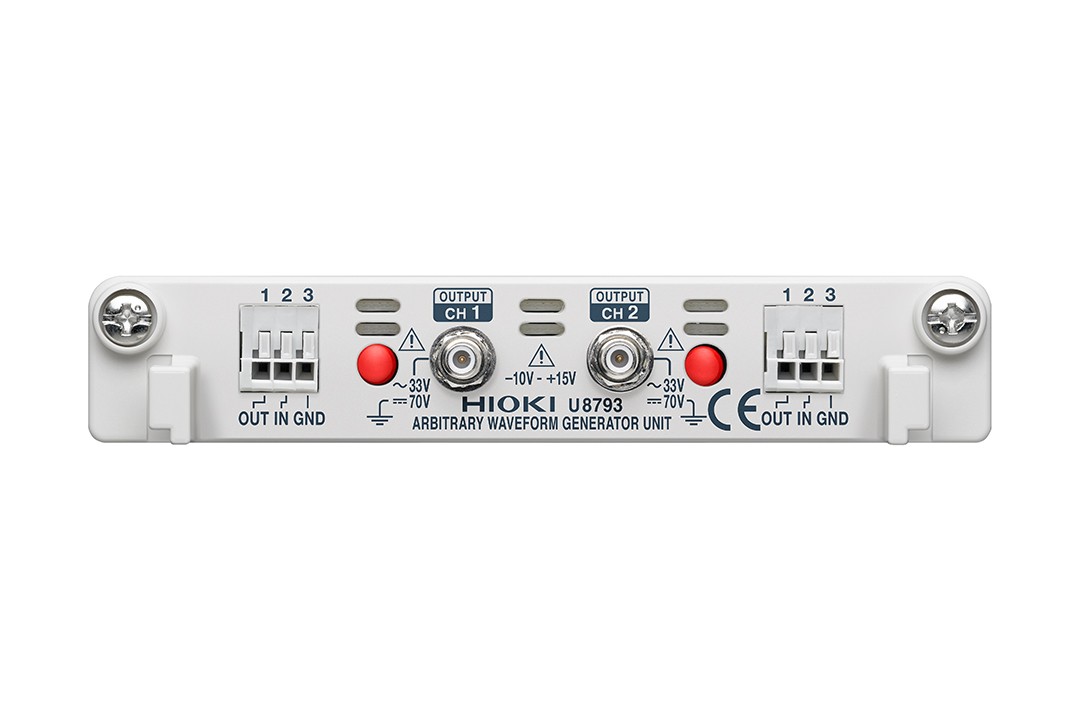

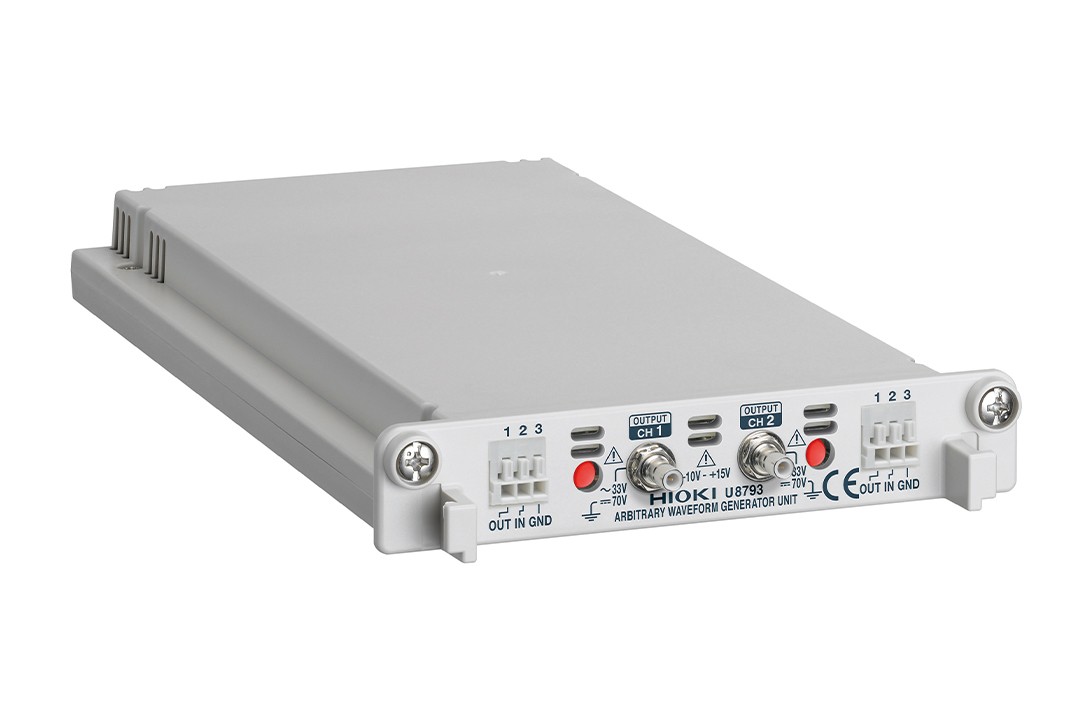

任意波形發生單元 U8793

2ch，F(xiàn)G功能10mHz～100kHz；任意波形功能D/A更新2MHz；輸出-10V～15V

概要
規格
選件
相關下載
常見問題

● 2ch任意波形信號輸出
● 可最大15V輸出用存儲記錄儀測量到的異常波形信號
● 可最大15V輸出自定義的任意的波形信號
● 和存儲記錄儀組合使用（適用機型有限，不適用于原8847、原MR8847-01/-02/-03）
● 具備函數發生器功能、掃描功能
● 各輸出通道之間、通道和外殼之間絕緣

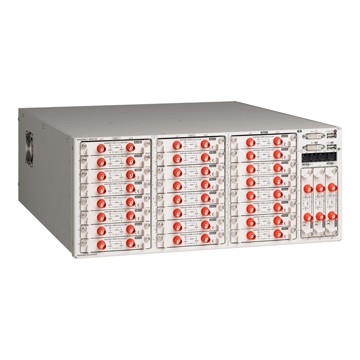

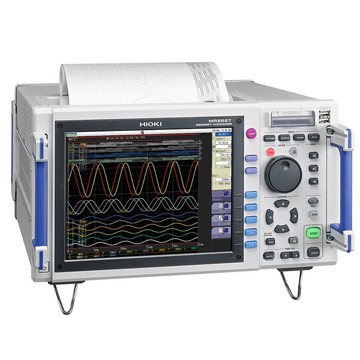

多通道波形記錄儀,任意波形信號源，二合一

1臺存儲記錄儀可實現多通道任意波形發生功能和波形測量記錄功能。改變信號的振幅和頻率，對各種波形進行編輯后，可以輕松做到在改變實驗條件同時觀測波形。

基本參數（精度保證時間1年，調整后精度保證時間1年）

輸出端子	通道數：2ch，SMB端子（輸出電阻1 Ω以下）對地最大額定電壓：AC30Vrms或DC 60V
輸出電壓范圍	-10 V～15V （振幅設置范圍 0 V～20 Vp-p，設置分辨率1 mV)
最大輸出電流	10 mA (允許負載電阻 1.5 kΩ以上)
FG功能	DC, 正弦波, 矩形波, 脈沖波, 三角形波, 楔形波輸出頻率 10 mHz～100 kHz
任意波形發生功能	使用MR8847A等測量到的波形, 7075的波形, PW3198的波形, SF8000, CSV格式的波形, D/A更新率 2MHz (使用16bit D/A)
掃描功能	頻率、振幅、補償、占空比（僅限脈沖）
編程功能	最大128步進（每個步進的循環計數設置，整體循環計數設置）
其他	自檢功能（電壓）、可外部輸入輸出控制
體積和重量	106W × 19.8H × 196.5D mm, 250 g
附件	無
