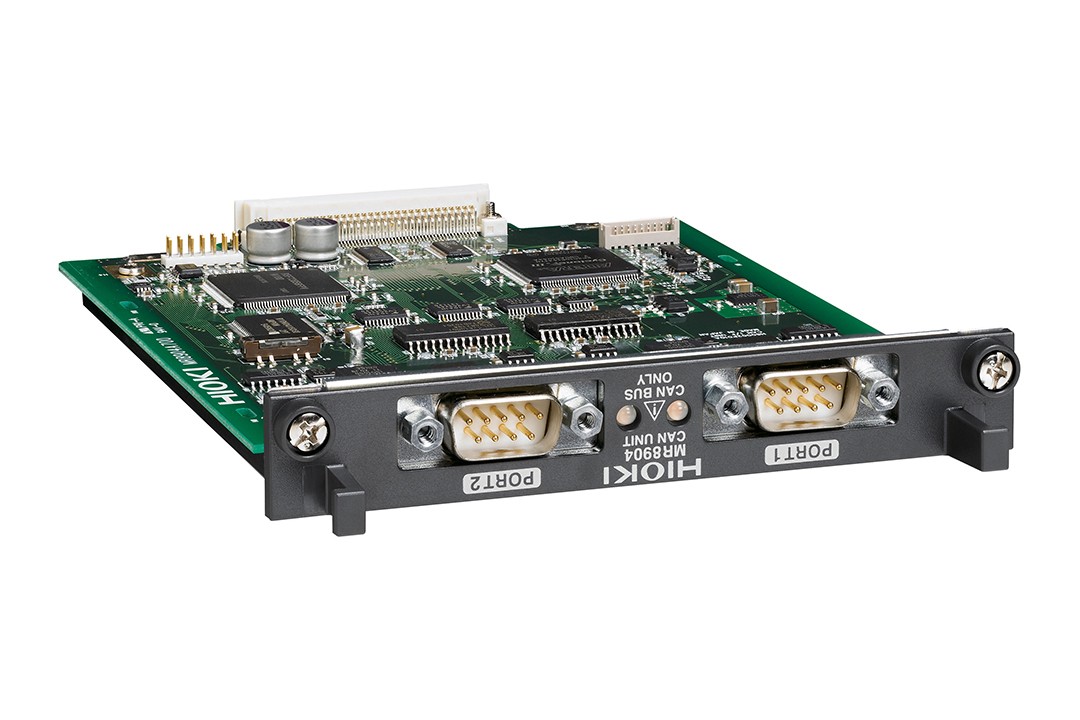

● 與存儲記錄儀結合使用，可將CAN總線信號轉換為模擬波形以供觀察。（不適用于CAN FD）
● MR8875專用
基本參數（精度保證時間1年，調整后精度保證時間1年）
輸入CAN端口 | 2 (Port1, Port2), 連接器: D-sub 9pin 公頭 ×2 |
|---|---|
使用CAN標準 | ISO 11898 CAN 2.0b, ISO 11898-1, ISO 11898-2, ISO 11898-3, SAE J2411（不適用于CAN FD） |
CAN接口 | 每個端口High-speed CAN/ Low-speed CAN/ Single Wire CAN中任意選擇 (內置對應的收發器) |
ACK | 針對MR8904中的CAN信號接收的ACK發送ON/OFF |
終端 | 內置120Ω ±10Ω內蔵, 按照指令ON/OFF |
通訊率 | High-speed CAN: 50k?1M bps, Low-speed CAN: 10k?125k bps, |
信號分解輸出ch | 相當于16bit模擬信號15ch, 相當于1bit邏輯信號16ch (共2端口部分) |
對象信號格式 | 1bit信號: 使用邏輯1ch部分, 或模擬1ch部分, 1bit?16bit信號: 使用模擬1ch部分, 17bit?32bit信號: 使用模擬2ch部分, (超過32bit的信號：不能對應) |
ID觸發 | 當所設ID收信時，向指定的邏輯通道輸出H電平的脈沖 (脈沖寬度是時間軸5ms/div以內時50μs, 10ms/div以上是1個采樣率的時間) |
響應時間 | CAN收信完成開始200μs以內 |
CAN信號發送 | 每個端口將所設置的CAN信號向計算機路徑脈沖發送 |
體積及重量 | 119.5W × 18.8H × 151.5Dmm, 185g |
附件 | 無 |
