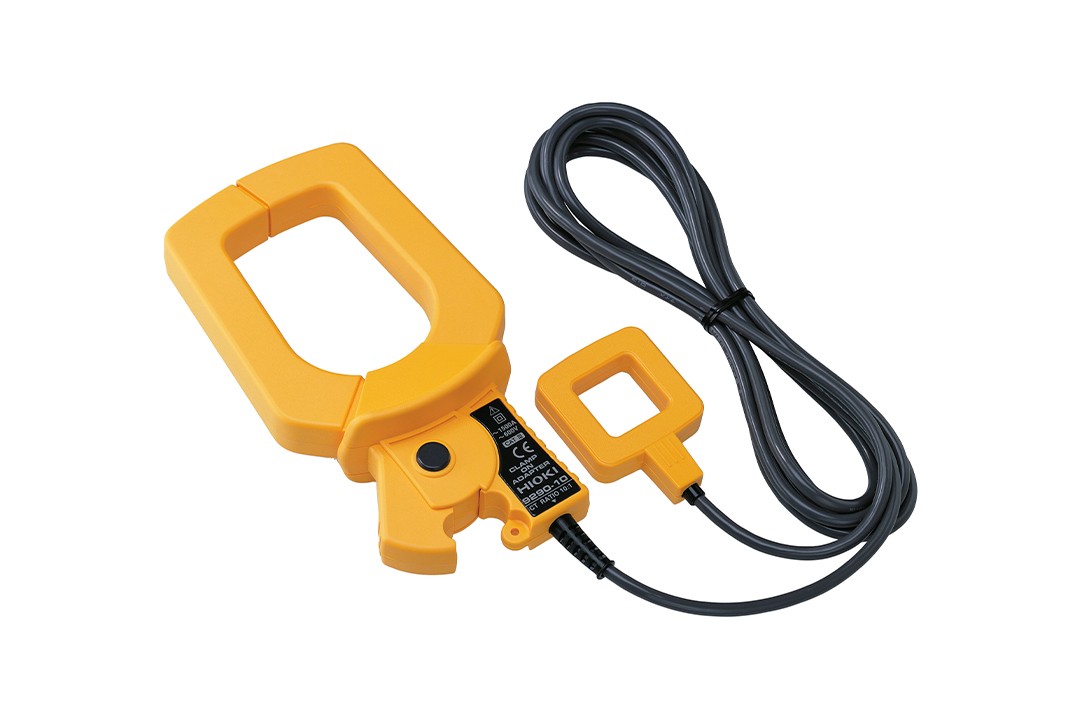

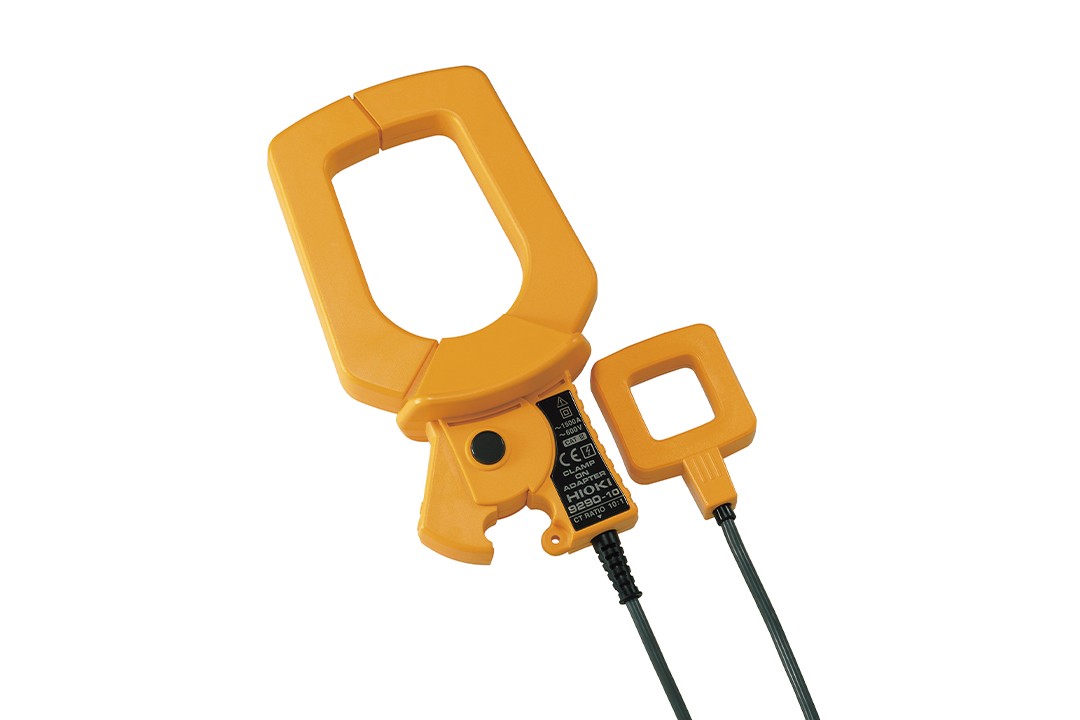

鉗式轉換器 9290-10
返回上一頁最大AC1000A，用于鉗形表的轉換器
AC電流高達1500A
二次電流為一次的1/10
直徑55mm，或88mm寬
優良的相位角特性
- 概要
- 規格
- 相關下載
- 常見問題
?10:1的CT比輸出連續AC1000A（5分鐘的話是1500A）的大電流
?擴大了一般鉗形表的測量范圍
?具備良好的相位特性，可用于電流鉗的測量范圍擴大
基本參數
| 額定輸入電流 | 1000 A 連續（最大1500 A ，5 分鐘以內) |
|---|---|
| 額定輸出電流 | AC 100A（CT比10 : 1） |
| 振幅精度 | ±1.5 % rdg. |
| 相位精度 | ±1.0°以內 |
| 頻率特性 | 振幅: 20Hz～5kHz時±2.0 % rdg.（精度的偏差） 相位: 20Hz～5kHz時±1.0 % rdg.（精度的偏差） |
| 最大電路電壓 | AC 600 V rms (絕緣導線) |
| 可測導線直徑 | 直徑55 mm以下，或80 mm寬排線 |
| 體積及重量 | 99.5mmW×188mmH×42mmD，580g，線長3m |
| 附件 | 標記帶×6 |
※ 不能使用通用鉗式CT 9279。
