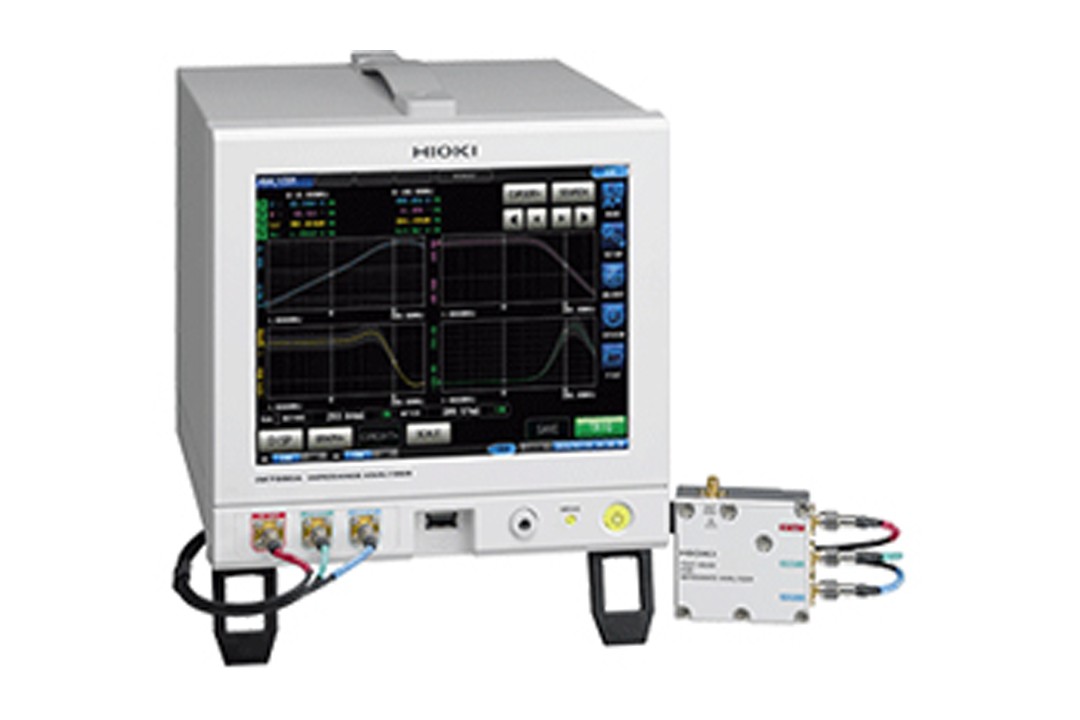

阻抗分析儀IM7580

測量頻率1MHz-300MHz阻抗分析儀

概要
規格
選件
相關下載
主機升級

● 測量頻率1MHz~300MHz
● 測量時間：最快0.5ms（模擬測量時間）

● 基本精度±0.72%rdg.
● 緊湊主機僅機架一半大小、測試頭僅手掌大小
● 豐富的接觸檢查功能（DCR測量、Hi-Z篩選、波形判定）
● 使用分析功能在掃描測量頻率、測量信號電平的同時進行測量

主機不帶測試治具。需要使用阻抗分析儀IM7580A專用的測試治具。

基本參數

測量模式	LCR（LCR測量），分析（掃頻測量），連續測量
測量參數	Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
精度保證范圍	100 mΩ~5 kΩ
顯示范圍	Z: 0.00m~9.99999 GΩ / Rs, Rp, X: ± (0.00 m~9.99999 GΩ) Ls, Lp: ± (0.00000 n~9.99999 GH) / Q: ± (0.00~9999.99) θ: ± (0.000°~999.999°), Cs, Cp: ± (0.00000 p~9.99999 GF) D: ± (0.00000~9.99999), Y: (0.000 n~9.99999 GS) G, B: ± (0.000 n~9.99999 GS), Δ%: ± (0.000 %~999.999 %)
基本精度	Z: ±0.72 % rdg. θ: ±0.41°
測量頻率	1 MHz~300 MHz (100 Hz~10 kHz步進)
測量信號電平	功率 (dbm)模式: -40.0 dbm~ +7.0 dbm 電壓 (V)模式: 4 mV~1001 mVrms 電流 ( I )模式: 0.09 mA~20.02mArms
輸出阻抗	50 Ω (10 MHz時)
顯示	彩色TFT8.4英寸、觸屏
測量時間	最快0.5ms（FAST、模擬測量時間、代表值）
功能	接觸檢查、比較器、BIN判定（分類功能）、面板讀取·保存、存儲功能、等效電路分析、相關補償
接口	EXT I/O (處理器), USB通訊, U盤, LAN RS-232C (選件), GP-IB (選件)
電源	AC 100~240 V, 50/60 Hz, 70 VA max
體積和重量	主機: 215W × 200H × 268D mm, 6.5 kg 測試頭: 61W × 55H × 24D mm, 175 g
附件	電源線 ×1, 測試頭 ×1, 連接線 ×1, 使用說明書 ×1, CD-R (通訊使用說明書) ×1

PC通訊

GP-IB連接線9151-02
2m長
查看詳情>>
RS-232C 連接線 9637
9pin-9pin，1.8m長
查看詳情>>
GP-IB接口Z3000
外部控制用
查看詳情>>
RS-232接口Z3001
外部控制用
查看詳情>>

測試治具

測試治具預計于近期發售。

測試夾具臺IM9200
標配放大鏡
查看詳情>>
SMD測試夾具IM9201
高頻測量3GHz，對應6尺寸的SMD
查看詳情>>
適配器(3.5mm-7mm)IM9906
3.5mm(公頭)-7mm轉換
查看詳情>>
校準套件IM9905
OPEN/SHORT/LOAD的套裝
查看詳情>>

產品樣本使用說明書通訊指令產品外觀圖在線培訓視頻軟件下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

阻抗分析儀IM7580版本升級

版本升級應由熟悉IM7580的功能和操作且有資格的技術人員來操作。如果不確定操作流程，請聯系當?shù)?a href="/distribution.html">HIOKI中國分支機構尋求幫助。

1.IM7580軟件
最新軟件版本如下所示。如果您還在使用舊版本，強烈建議您使用升級的A版本。
主機版本: V1.10
2.如何檢查版本編號

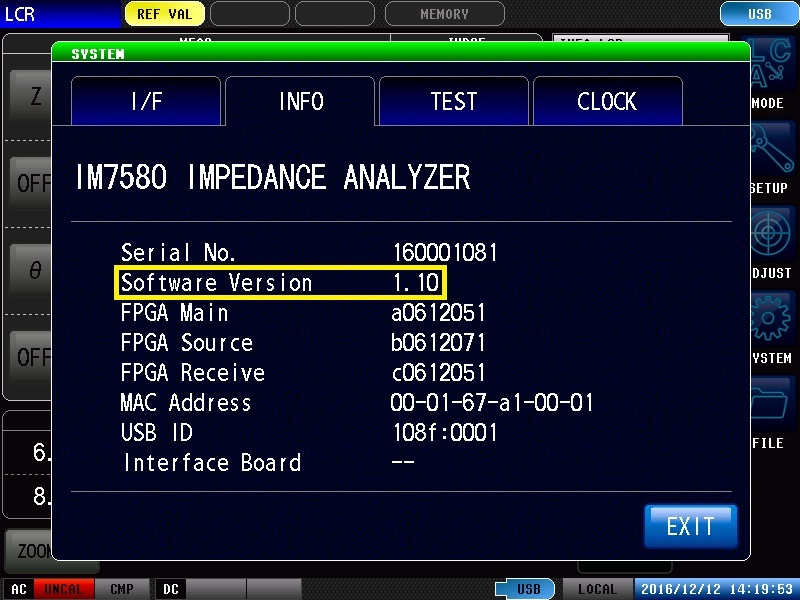

硬件的版本編號可以通過選擇系統屏幕上的“INFO”選項來檢查。

? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。

軟件更新注意事項
? 軟件升級需要使用U盤。
? 請確認了以上紅底內容后再進行下載。
? 軟件的下載文件為ZIP格式。將解壓后的文件保存至U盤，并按照《版本升級方法》進行升級。
? 關于版本升級的步驟請下載《版本升級方法》,《版本升級方法》中記載了從下載到主機的版本升級為止的準備和版本升級的步驟。
