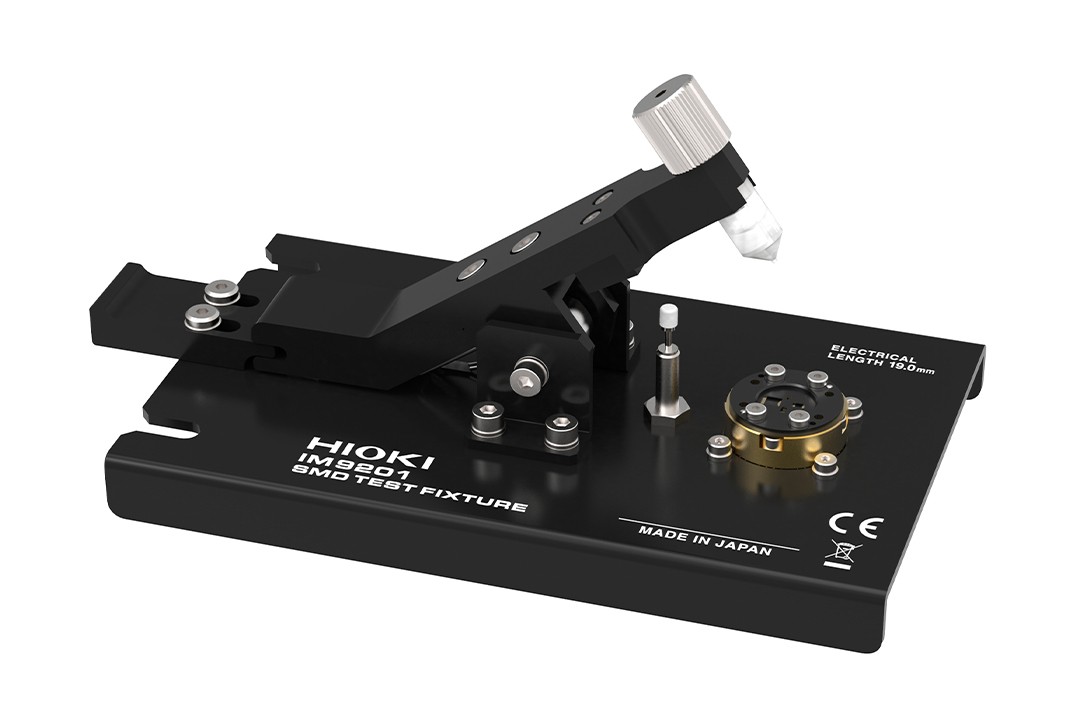

SMD測試夾具IM9201
返回上一頁高頻測量3GHz，對應6尺寸的SMD
直接連接型，2端子測量
DC~3GHz
可測量樣品尺寸：0603~3225（JIS）
- 概要
- 規格
- 選件
- 相關下載
- 解決方案
- 常見問題
?IM7580系列專用SMD測試治具
?2種設備指南，可對應6種尺寸的SMD
?對應SMD尺寸※1 0603, 1005, 1608, 2012, 3216, 3225
※1：JIS單位mm，相當于EIA0201～EIA1210尺寸

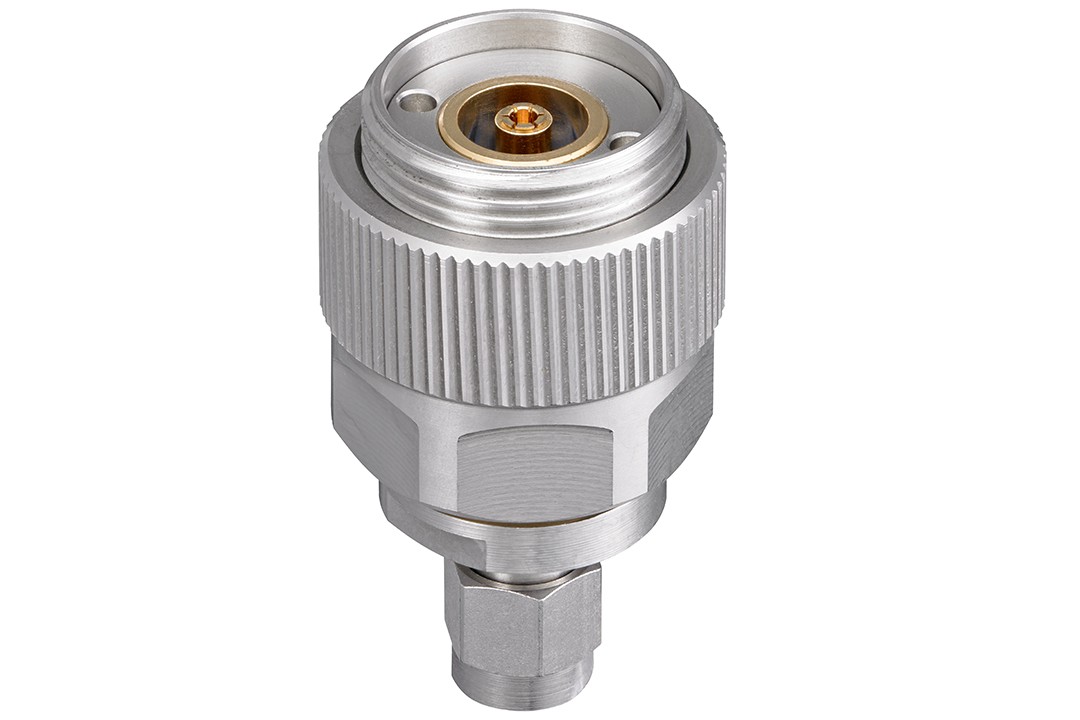

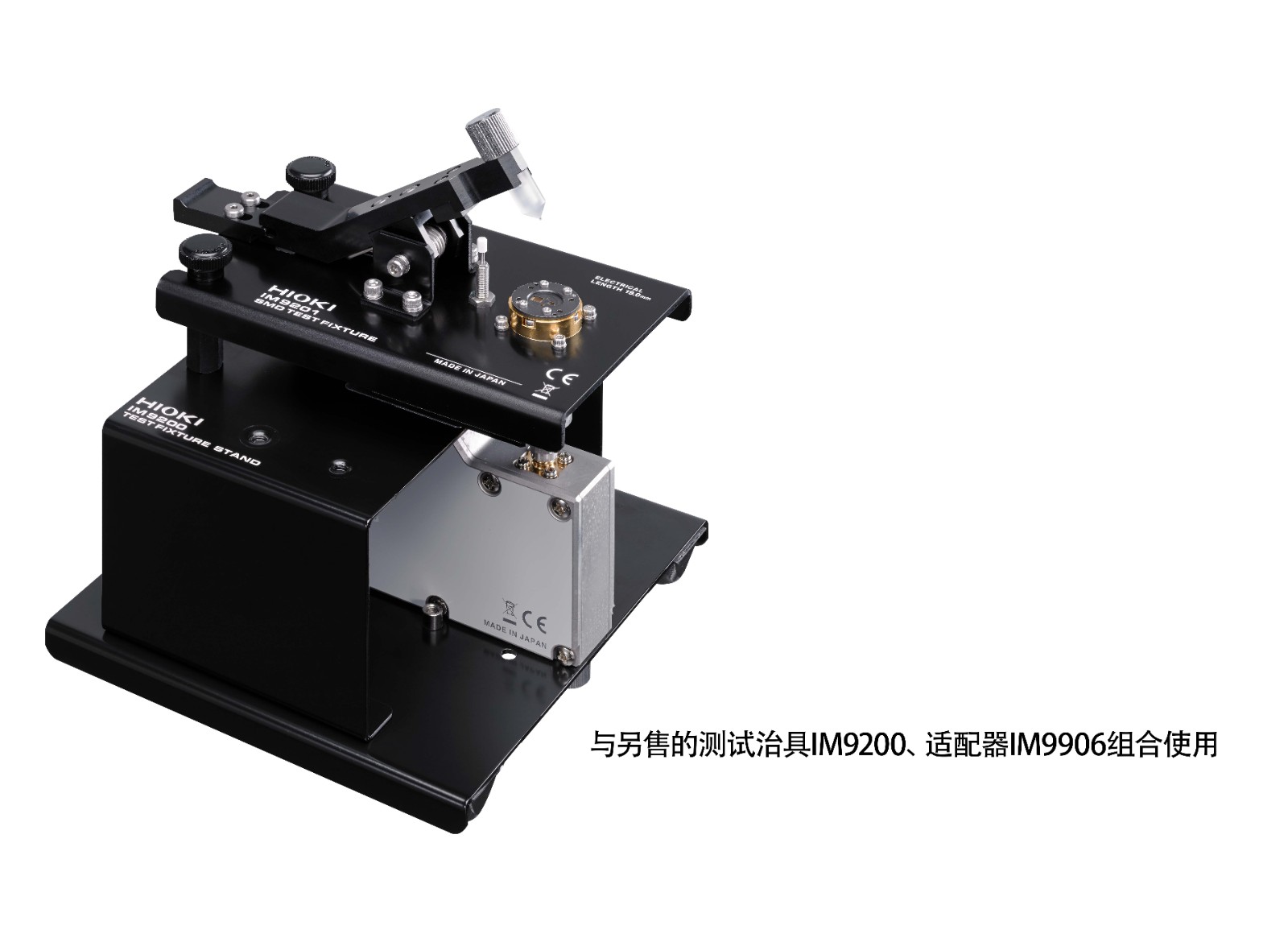

IM7580系列上使用測試治具IM9201時，需要另售的測試治具臺IM9200和轉換器（3.5mm-7mm）IM9906。測試治具和校正器的組合請咨詢各分支機構。
-
使用IM9201進行LCR測量IM7580系列5種機型的測量頻率覆蓋了1MHz?3GHz。
和用于6種尺寸SMD的測試治具IM9201組合使用，能夠簡單準確的測量樣品。
基本參數
| 可用頻率范圍 | DC～3 GHz |
|---|---|
| 可測樣品尺寸 | 0603, 1005, 1608, 2012, 3216, 3225 (JIS單位mm, 相當于EIA 0201～EIA 1210尺寸) |
| 電極結構 | 底部電極 |
| 最大輸入電壓 | ±42 Vpeak (AC+DC) |
| 適用機型 | IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587※ ※測試頻率高達3GHz，近日發售 |
| 追加誤差 | 阻抗： ±Ze [%] 相位 ： ±0.58 × Ze [°] Ze = Ae + (Zse / Zx + Yoe × Zx) ×100 Zx : 阻抗測量值 [Ω] Ae：4 × f2 [%] Zse : (100 + 500 × f) /1000 [Ω] Yoe : (10 + 100 × f) /1000000 [S] f [GHz] |
