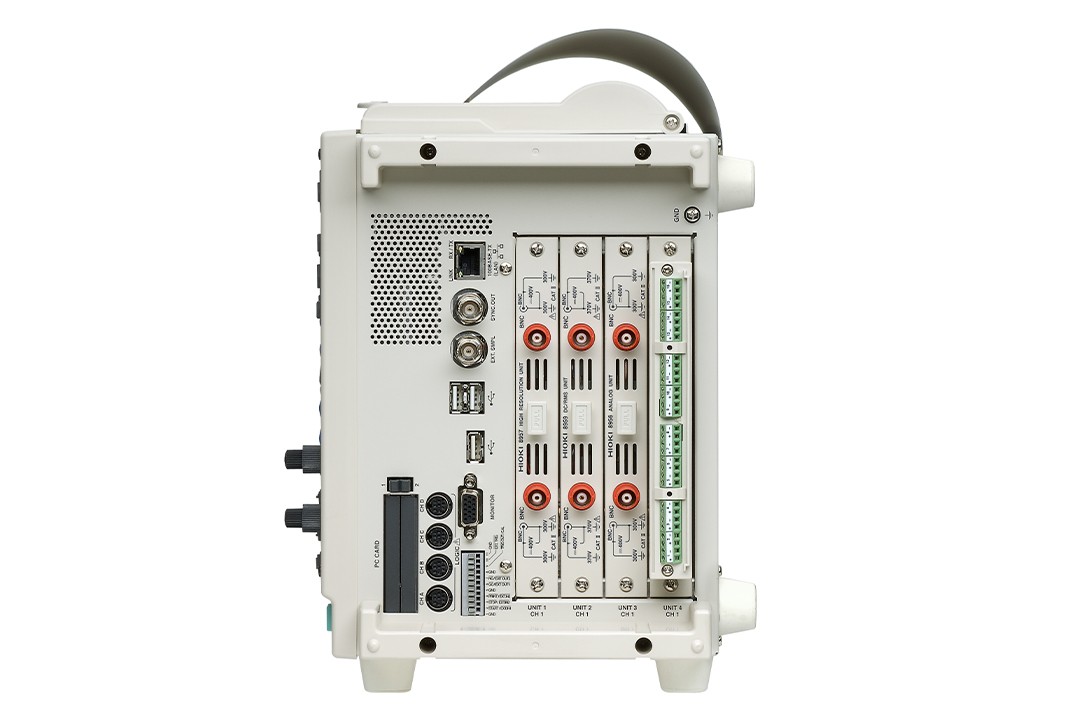

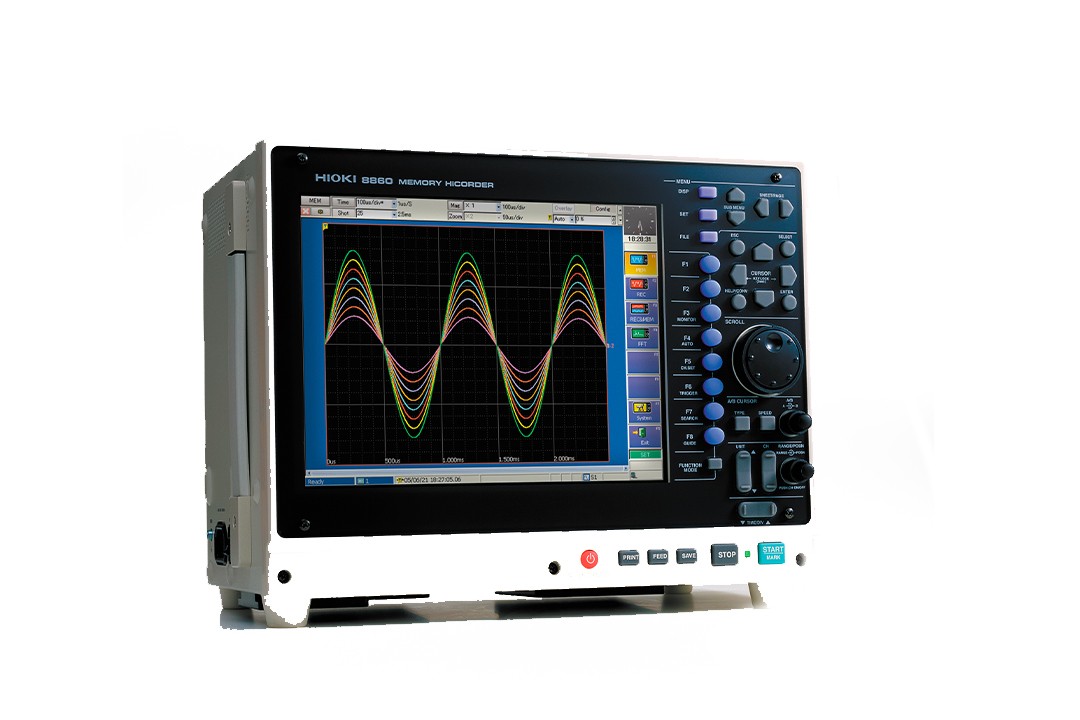

存儲記錄儀 8860 / 8861
返回上一頁絕緣20MS/s，數字示波器
最大16通道+16個邏輯通道
掃描單元 64ch
20MS/s (12bits 8通道)
32MW～1GW內存(附件)
12bit/16bit A/D 分辯率
USB, HD, PC卡
- 概要
- 規格
- 相關下載
- 主機升級
● 工作速度比以前機型提高3倍
● 最大64通道/128通道的多通道數據采集(使用8958掃描單元)
● 20MS/s的高速采樣讀取
● 搭載了LAN/USB/PC卡槽等各種接口
● 有豐富的溫度、FFT、應變、F/V、電荷等輸入單元
僅8860，8861本機不能使用，請將另外選購的輸入單元裝在本機上一起使用。
*無論何種情況，都需要1種內存擴展板。8861同種類的需2塊，訂貨時請指定。
基本參數
| 8860 | 8861 | |
| 單元 | 最大4單元 | 最大8單元 |
| 輸入通道數 | 16個模擬通道+16個邏輯通道 64個模擬通道+16個邏輯通道 （使用8958） | 32個模擬通道+16個邏輯通道 128個模擬通道+16個邏輯通道 （使用8958） |
| 測量量程 （20格f.s.） | 5mV～20V/格, 12檔量程（使用8956） 分辨率：量程的1/100 | 5mV～20V/格, 12檔量程（使用8956） 分辨率：量程的1/100 |
| 最大輸入電壓 | DC 400V（使用8956時） | DC 400V（使用8956時） |
| 頻率特性 | DC～10MHz（使用8956時） | DC～10MHz（使用8956時） |
| 供電電源 | AC 100～240V, 50/60Hz （不使用打印單元時最大220VA） DC 12V系（使用9684時） | AC 100～240V, 50/60Hz （不使用打印單元時最大280VA） DC 12V系（使用9684時） |
| 體積及重量 | 330W × 250H × 184.5Dmm 8kg（不使用打印單元時） | 330W × 250H × 284.5Dmm 10.5kg（不使用打印單元時） |
| 存儲功能的時間軸 （使用存儲功能時） | 5μs ～5分鐘／格, 26檔量程, 采樣速度: 固定:時間軸量程的1/100， 任意: 外部采樣以采樣周期來設定時間軸可設定2系統的采樣速度 | |
| 測量功能 | 存儲 (高速記錄), 記錄(實時記錄), 存儲和記錄 (實時記錄+高速記錄), FFT (頻率分析), 實時保存功能 (可將數據實時保存保存在媒體) | |
| 內存容量 | 模擬12bit × 32MW/ch (1ch 在 8860-50, 2ch 在 8861-50) ～ 2MW/ch (16ch 在 8860-50, 32ch 在 8861-50) *可擴展至32倍.(使用內存擴展板選件) | |
| 保存媒體 | PC卡TYPE II槽× 2（標準）, 硬盤（內存選件） | |
| 記錄紙 | [打印單元-選件]：A4：216mm×30m 或 A6：112mm×18m ,卷裝熱敏紙, 記錄速度: 最大25mm/秒 | |
| 顯示屏 | 顯示屏10.4英寸TFT彩色液晶屏(SVGA,800×600點) | |
| 接口 | GP-IB (PC卡), USB2.0 (標準插座A), LAN（HTTP/FTP/發送等），外部顯示屏顯示(15-pin D-sub, SVGA 輸出) | |
| 附件 | 電源線× 1, 輸入線標簽× 1, 波形查看軟件（Wv+通信指令表×1） | |
產品樣本
使用說明書
通訊指令
產品外觀圖
在線培訓視頻
軟件下載
HIOKI智測會歡迎您！
您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。
如若您已加入會員，歡迎您點擊登錄進入會員后臺！
| 存儲記錄儀 8860 / 8861升級 v2.08 (2014年3月 ) |
 |
| 版本升級應由資格技術員來執行。 與8860 或 8861的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distributor/asia.html">HIOKI分支機構尋求協助。 |
|
| 升級前: |
|
| 通過初始啟動畫面顯示的版本號，確認當前8860或8861的固件。 |
|
|
如8860 或 8861 版本為 Ver 2.08，則無需升級儀器。 |
存儲記錄儀 8860 / 8861升級 v2.08 (2014年3月)
版本升級應由資格技術員來執行。
與8860-50 或 8861-50的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。
與8860-50 或 8861-50的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。
? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。
升級后，以下各組成固件的版本號將為：
Kernel Version: V2.00
App Version: V.2.08
FPGA Version: V.2.01
8860/8861啟動時，啟動窗口左下部分可確認版本號。
? 請確認上面內容后，進行下載。 版本升級的方法請下載「版本升級方法」后,按說明進行。
? 「版本升級方法」中,記載下載之前的主機應做的準備內容和下載順序。
? 另外,使用的主機軟件版本是本體v1.03以上的客戶,可以升級3種軟件（主機軟件、主機FPGA、主機Windows CE Kernel）的綜合版本。
? 升級過程中,絕對不可切斷主機電源。
? 同時也不可抽去PC卡。若切斷電源會使主機發生故障,無法正常操作。這種情況需要修理才可恢復。
? 請將8860所使用的軟件版本全部升級為最新版本。
8860/8861版本升級履歷
| 更新時間 | 軟件版本 | 升級版本內容 |
|---|---|---|
| 2014-3 | 主機軟件 V2.08 | 修正不良內容： *修正了一些小問題 |
| 2013-5 | 主機軟件 V2.07 | 改善內容 *F/V單元8940的電流模式的傳感器種類中追加了 「 20A/2V 」、「 200A/2V 」、「 500A/2V 」的設置選項。 修正不良內容： *修正了一些小問題 |
| 2012-9 | 主機軟件 V2.06 | 改善內容 *改善為在取消offset后，切換測量模式時將重置offset值 修正不良內容： *修正了一些小問題 |
| 2011-9 | 主機軟件 V2.05 | 修正不良內容： * 修正了一些小問題 |
| 2009-10 | 主機軟件 V2.04 | 修正不良內容： *修正了設定為觸發源：AND，觸發有限：ON，外部觸發：ON，外部觸發正常狀態下開始測量，無法啟動觸發的問題（針對V1.01~V2.03） *修正了一些小問題 |
| 2008-12 | 主機軟件 V2.03 | 修正不良內容 * 修正了有時波形文件內的時間軸量程的文字列會變成錯誤的時間軸的問題。 用PC應用軟件顯示波形文件時，時間值出現錯誤。 用主機讀取該波形文件時沒有問題（針對V1.01~V2.02） * 有時以 模式測量時，會有中斷的情況（針對V2.02） * 修正了一些小問題 |
| 2008-5 | 主機軟件 V2.02 | 功能追加 * 刪除自動平衡結果對話框中不必要的GUI * 降低保存線程的優先度，文件保存過程中切換畫面時，使畫面的再描繪變得順暢 修正不良內容 * 會有在實時保存預定完成時間前停止的現象（V1.10~V2.01） * 存儲功能中，在2個時間軸模式下測量的數據中，只有在1個軸上設置的通道保存為文件，進行文件讀入觸發器檢索時，不能進行正確的檢索（V1.10~V2.01） * 存儲功能中，在2個時間軸模式下測量，對2軸的數據使用過濾，進行觸發器檢索（峰值檢索）時，不能進行正確的檢索（V1.10~V2.01） * 對存儲器分割的數據，在檢索范圍"全塊AB間"間，即使是檢索峰值，也不會只在AB間，而是被全體檢索了（V2.00~V2.01） * 檢索范圍設置（僅能設置內存分割時的測量）成"全塊AB間"后，讀入沒有進行存儲器分割的波形文件時，雖然檢索范圍的設置項目顯示為"全體"，但內部變量還是"全塊AB間"，所以會在非本意范圍內進行檢索（V2.00~V2.01） * 測量后，測量計的通道選擇會變得異常，會出現測量計通道無法正確選擇的情況（V2.00~V2.01） * 在存儲器分割ON中測量時，會有參照塊的波形無法顯示的情況（V1.07~V2.01） * 在實時功能中，在開頭以外的位置上讀入存儲器波形時，縱向指針的頻率顯示會出錯（V1.10~V2.01） * 從開頭以外讀入實時波形的狀態下，移動標記器的位置后，會移動到錯誤位置（同樣，移動到標記器的AB指針位置和移動到AB指針的標記器位置，都不能正確操作）（V2.00~V2.01） * 從開頭以外讀入實時波形的狀態下，移動到存儲器功能后，標記器的時間值會出錯（V2.00~V2.01） * 從開頭以外讀入實時波形的狀態下，保存了事項目錄后，各事項的電壓值會出錯（V2.00~V2.01） * 從開頭以外讀入實時波形的狀態下，保存了波形文件后，錯誤的事項位置也會被保存下來（V2.00~V2.01） * 讀入部分保存的波形文件時，事項標記位置在保存時會有所不同（V2.00~V2.01） * 在R&M功能中，存儲器分割的波形文件在存儲容量較小的本體上讀入時，會出現死機現象（V2.00~V2.01） * 在R&M功能中，指定波形分割保存時，會出現保存區間是全部保存時，保存存儲器波形，在AB間保存時保存全波形（存儲器和記錄儀）的情況（V2.00~V2.01） * 在R&M功能中，讀入波形分割保存文件時，會出現死機現象（V2.00~V2.01） * 只要保存波形演算數據時，會被判斷為沒有波形數據而無法保存。（V1.06~V2.01） * 高分解能單元中，電壓軸的擴大率印刷為"×１／１０"后，測量計會出現異常值。 * 讀入在特定條件下保存的FFT文件會死機 * 在沒有模擬波形（僅限邏輯、波形演算）的狀態下，發出AB指針（橫、摹寫）后，不管設置是邏輯還是波形演算，都不會顯示AB指針值。 * 存儲器分割ON測量時，檢索對話框的實行按鈕（檢索實行、檢索下一個、A指針移動、B指針移動、標記、替換、關閉）的F7、F8 GUI的顯示會有差異（V2.00~V2.01） * 用檢索對話框移動AB指針時，由于AB指針移動的對話框沒有更新，所以AB指針移動對話框的按鈕無效，而且B指針的按鈕不會顯示（V2.00~V2.01） * 波形文件頂部細部修正（保存了演算波形的波形文件的大型LWBBWDAT、設置數值演算）（V1.06~V2.01） * 在波形畫面的通道信息畫面中，F(xiàn)/V、控制單元的某一范圍內缺乏字符串的顯示 |
| 2007-10 | 主機軟件 V2.01 | 改善內容 * 自動保存ON時，由通信：在存儲時，即使發送ABORT指令，存儲是停止了，但還是會實行自動保存，很難使用 * 標題說明設置是"說明"或者"設置&說明"時，實行打印報告時會打印出標題說明。 * Event 記號功能 修正不良內容 * 從通信指令將AB指針位置變更到畫面之外時，會有在畫面內被剪輯的情況 * 修正微小不良內容 * 用LAN大量傳送通信指令后，會發生處理不盡、指令錯誤的情況 * 使用8961高壓?jiǎn)卧獣r(shí)，PC應用用的信息字符串的測量模式下，字符串會出錯 * 用FFT功能在測量時進行峰值顯示的最大值←→極大值切換時，畫面的顯示值也不會切換 |
| 2007-9 | 主機軟件 V2.00 | 功能追加 * REC&MEM 功能 * 平均功能 * Event 記號功能 * MAIL發送功能 修正不良內容 * 修正「外部采樣的16通道+8通道模式下,讀取1軸側保存之?dāng)?shù)據時,出現的通道間數據發生交換的不良內容?！?修正對象為V1.07～V1.12。 * 修正微小不良內容 |
| 2007-1 | 主機軟件 V1.12 | 修正細微不良內容 |
| 2006-11 | 主機軟件 V1.11 | 修正不良內容 * 自動將數據保存至PC卡時,由于設定條件而引起的「錯誤顯示」,「保存數據亂碼」等不良內容得到修正。 * 將內存分割進行自動保存時,保存地點1容量已滿,需要向保存地點2進行保存時, 而出現的只能保存1個文件的不良內容得到修正。 |
| 2006-6 | 主機軟件 V1.10 | 功能追加 * 瞬時保存功能 * 波形檢索功能 * 分段印刷功能 * GP-IB通訊功能 修正不良內容 * 反復進行手動保存時,可能出現的內存泄漏、死機現象 * 移動數是k時,波形計算時移動平均的結果是(k-1)/k * 使用大寫文字作為文件名進行保存的文檔數量超過10個以上時,打開這些文檔時出現的死機現象 * 內存功能中進行自動保存和AB旋鈕間的數值計算時,測試強制結束時,但是保存過程沒有結束,而又無法取消的不良現象 |
| 2006-1 | 主機軟件 V1.07 | 功能追加 * FFT功能 * 內存分割功能 * 波形數據的分割保存功能 修正不良內容 * 使用通道數1CH,進行邏輯測試時,測試值不準的不良內容得到修正 * 進行２軸采樣測試時,將1軸側的波形顯示全部ＯＦＦ,再自動保存時,正確數據無法保存的不良內容得到修正 改善內容 * 數值計算速度提高 |
