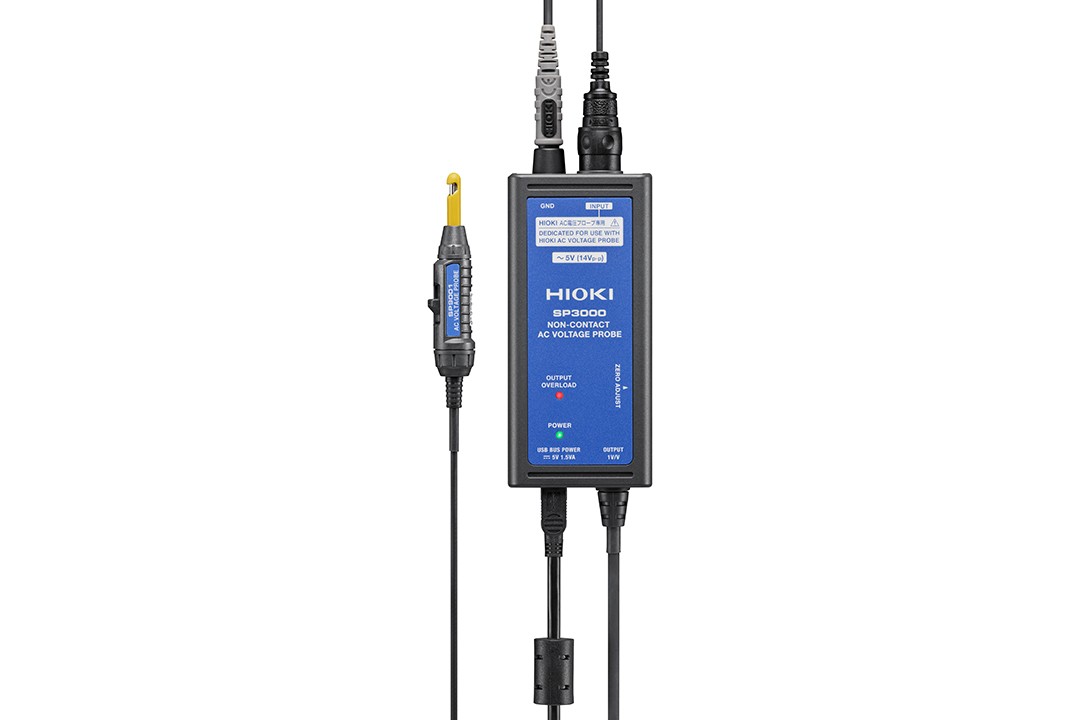

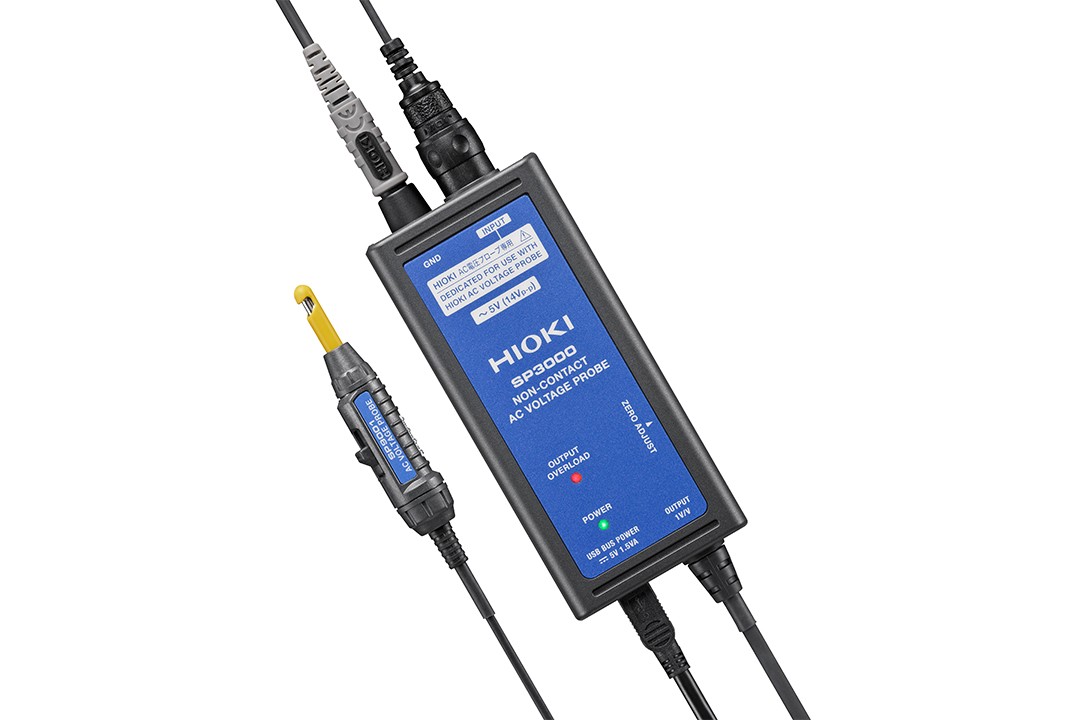

AC非接觸電壓探頭SP3000

適用于外徑φ1mm?2.5mm的帶絕緣層電線;頻帶10Hz?100kHz;額定測量電壓5Vrms 14Vp-p

在電線絕緣層上迅速觀測信號打破電工裝備的常規的金屬非接觸式探頭

?只要夾住電線絕緣層即可將電裝信號可視化，可用于示波器觀測波形
?汽車電氣系統信號的測量、LIN信號等通訊信號的捕捉
?可用于以下用途：
由于設備的太小、使用防水連接器，無法接觸金屬端子時
為了減少重復連接，不想拔出連接器時
存在靜電引起傳感器故障的危險性，不能破壞絕緣層時

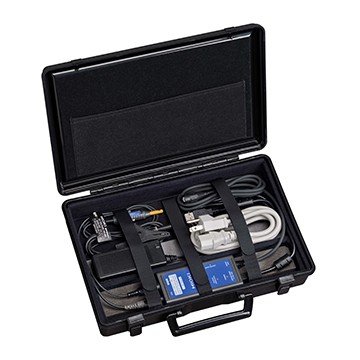

※和存儲記錄儀的模擬輸入或示波器連接后使用。需要主機的SP3000和前端部分的SP9001。推薦使用套裝SP3000-01。

用于存儲記錄儀或示波器的波形觀測：僅需將AC非接觸電壓探頭夾住SP3000即可捕捉電壓波形

金屬非接觸式，可以將頻率帶寬10Hz～100kHz，額定測試電壓5V rms（14.4V p-p）的信號可視化。適用于車載電裝系統信號的測量、LIN信號等通訊信號的捕捉，在波形觀測時將之前煩惱的問題通過AC非接觸電壓探頭解決，并有助于提高工作效率。

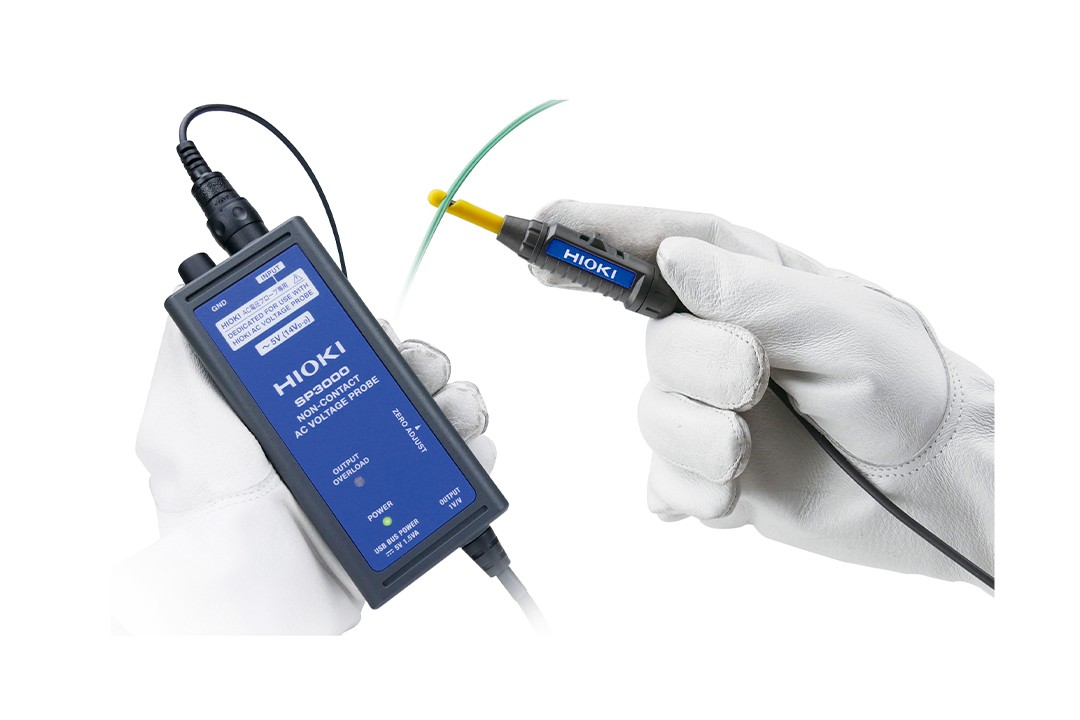

僅需夾住即可在絕緣層上觀測電裝信號

● 適用于外徑φ1mm?2.5mm的帶絕緣層電線
● 測量頻率帶寬10Hz～100kHz
● 額定測量電壓5V rms 14V p-p

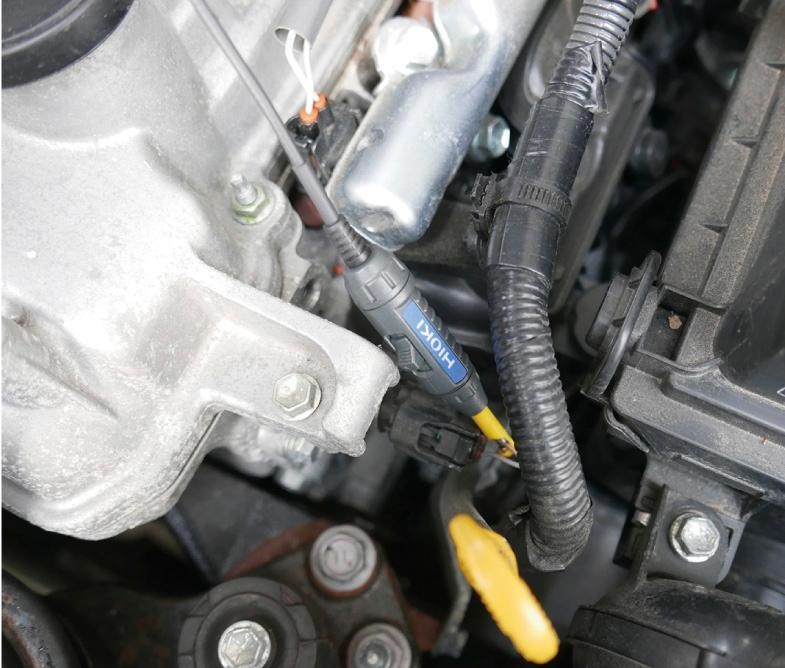

輕松安裝在狹窄場所內

設備的小型化、使用防水連接器導致無法接觸金屬端口
由于現象的再現性較低而無法拔出連接器
存在靜電引起傳感器故障的危險性而不能損壞絕緣層
在上述場合時，若使用AC非接觸探頭SP3000，僅需夾住即可在絕緣層上觀測電裝信號。

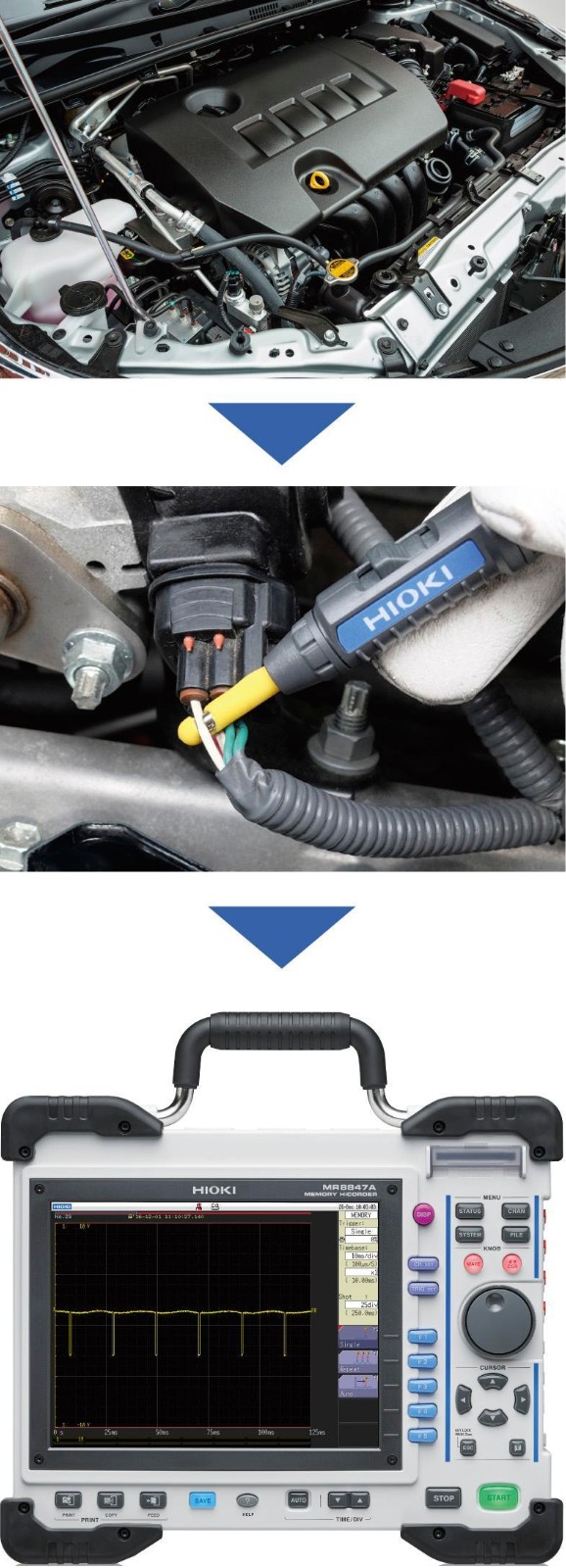

用于示波器、存儲記錄儀的波形觀測

用于車載電裝系統信號的測量、LIN信號等的通信信號的捕捉、基準測試等電裝信號、通信信號的觀測。

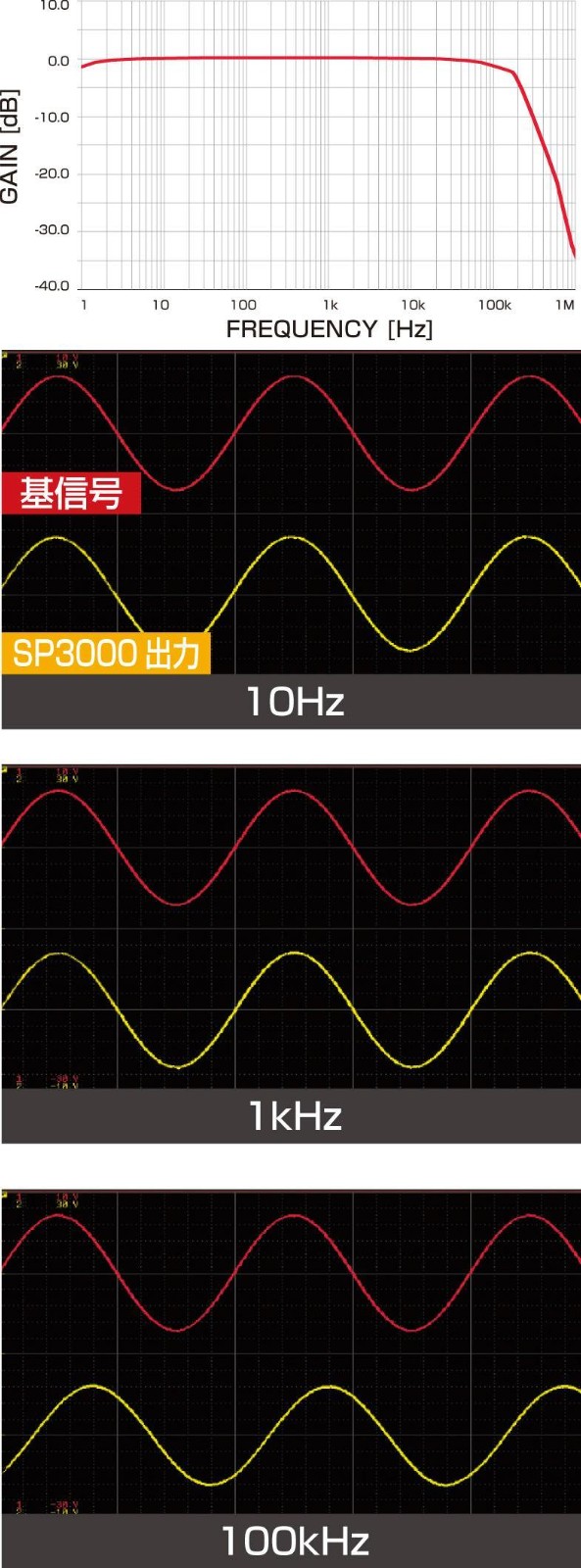

實現廣帶寬且穩定的頻率特性

從機械的響應信號到通訊信號皆可觀測

額定測量電壓	5 Vrms (14.14 Vp-p)
輸出率	1 V / V
上升沿時間	4.5 μs 以下
頻帶	10 Hz?100 kHz (-3 dB)
電壓測量精度	± 2.5% rdg. ± 1% f.s. (0.5 Vrms ? 5 Vrms)
被測導體的影響	± 5% rdg. (成品外徑φ1.0?2.5 mm, 符合UL1007, UL1015, AV, AVS, AVSS標準的導體)
電源	(1) USB總線電源 (USB-mini端子：DC 5 V), 1.5 VA (2) AC適配器Z1013 (AC 100?240 V, 50/60 Hz), DC 5 V/2.6 A, 7.5 VA (含AC適配器)
輸出	絕緣BNC端子 (連接測量儀器), 輸出電阻: 50 Ω
體積及重量	120W × 25H × 55D mm, 160 g, 線長1.5 m
附件	GND連接線(1.5m) ×1, 鱷魚夾×1, USB連接線(1.5m) ×1, 使用說明書×1
