2016年12月28日發表了由一般社團法人日本電機工業會（JEMA）和一般社團法人太陽能發電協會（JPEA）共同制作的技術資料《太陽能發電系統的維護管理準則》。
按照IEC（國際電工委員會）標準，整理了針對直流1500V以下的太陽能發電系統的基本安全需求、維護項目和檢修方法等。
該準則中對旁路二極管的檢查做出了規定。

適用于光伏發電系統的維護。 白天無需遮光皆可檢查開路故障（OPEN）/短路故障（SHORT）的旁路二極管測試儀。同時介紹在實際現場中的一些測量。

利用日置HIOKI新開發技術在日照下無需遮光也可做旁路二極管開路/短路檢查。夜晚也能進行檢查。
*短路故障只能在白天進行檢查。

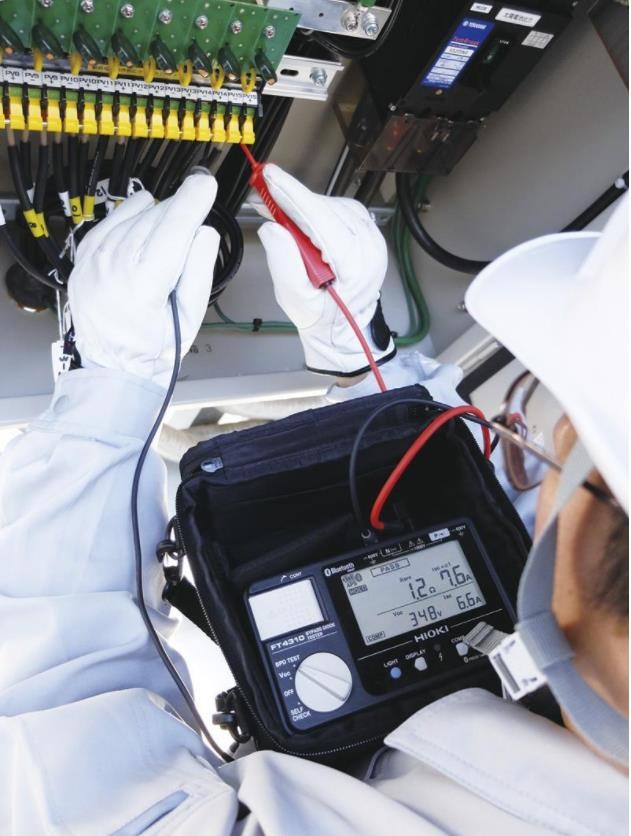

由于可以在接線箱的電池串中進行簡單的檢查，因此不需要爬上屋頂，從而大幅提高了工作效率。
*在遠離系統互聯后測量作為測量對象的電池串。

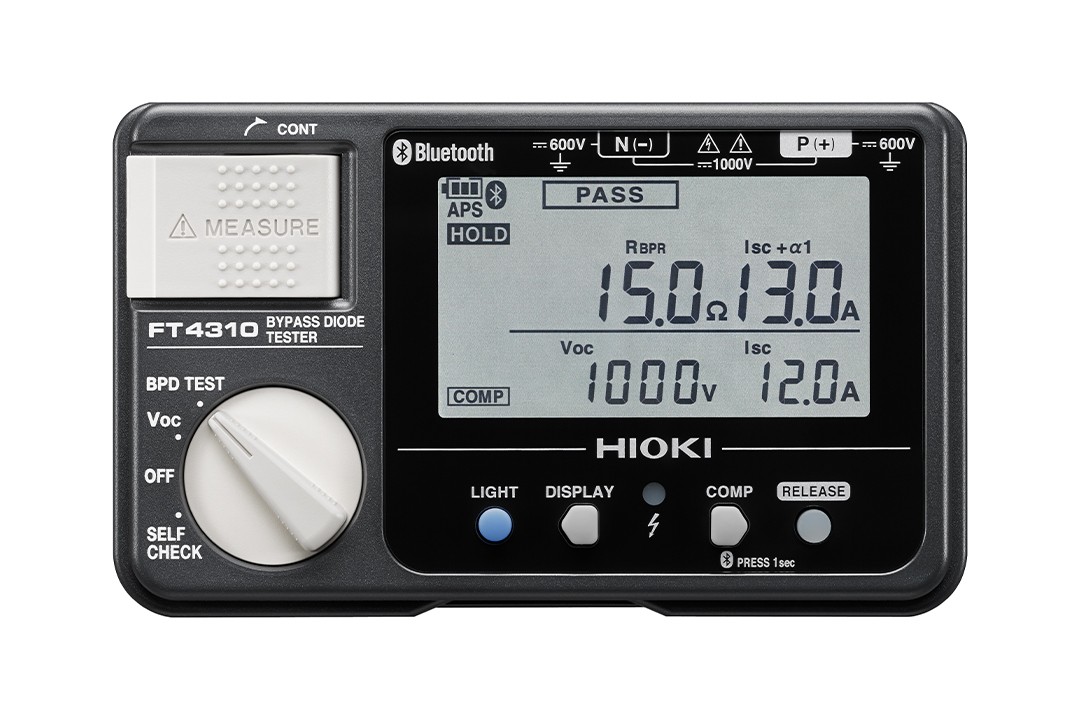

僅需旋鈕對準“BPD TEST”，并按下開關，則可測量故障判定中所需項目，并一次性顯示出來。 1個電池串可以2秒以?xún)?nèi)僅需測量。

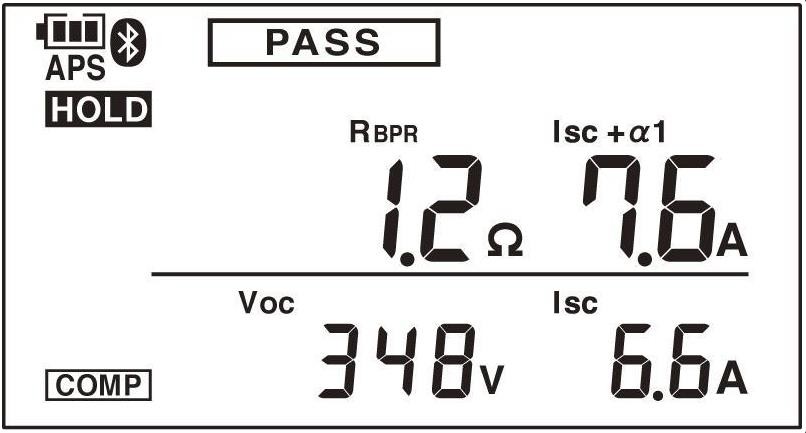

RBPR：旁路電阻 Voc：開路電壓值 Isc＋α1：測量電流值 Isc：短路電流值 判定：是否存在旁路二極管的開路（比較器設置時也能判定RBPR的數值）

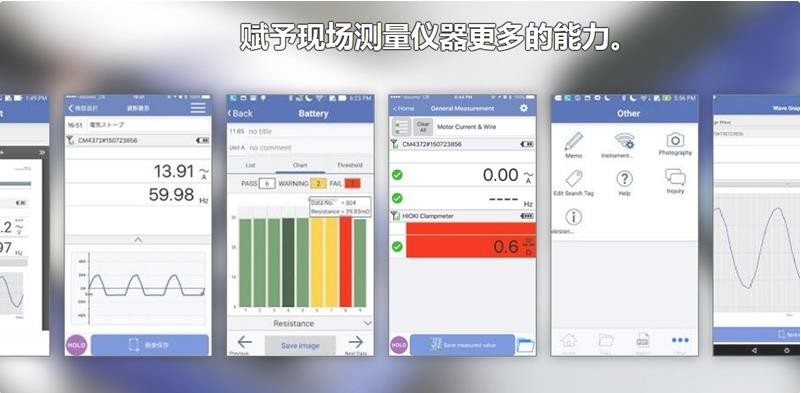

如果將現場測量?jī)x器與智能手機或平板電腦連在一起，我們能做什么呢？是否認為只能單 純地進行測量值通訊呢？如果是HIOKI的GENNECT Cross，則可像示波器那樣在現場測量 儀器上查看波形。也可以在現場照片上配置測量值，轉眼之間制作出直觀的報表。現場測量?jī)x器的功能已不僅僅局限于顯示數字。它也是與您共同把握現場狀況的強有力的伙伴。 GENNECT Cross賦予現場測量?jī)x器更多的能力。

通過蜂鳴音和紅色燈光來通知異常情況。

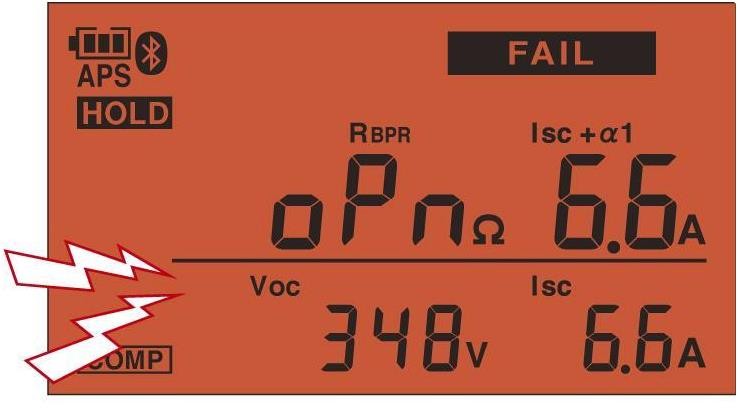

例）開路（Open）故障時 *使用BPD TEST模式 RBPR：顯示“Open（opn）”。

若旁路二極管發生短路故障時，則太陽能電池部分無法進行發電，因此輸出電壓會降低（10V左右）。 通過檢測該差值，可以發現旁路二極管的短路故障或失配損耗。

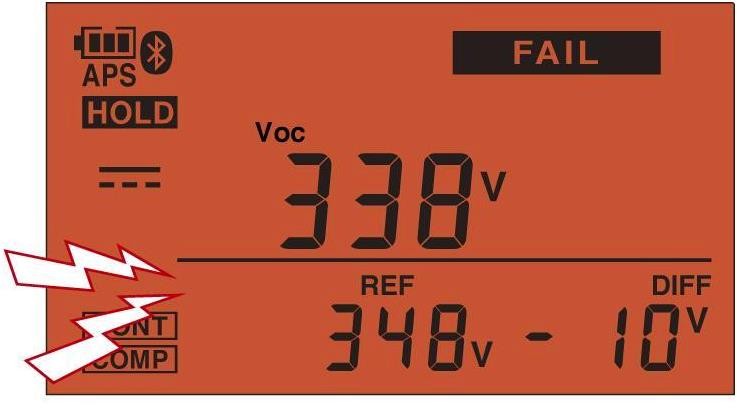

為了能發現1000V系統中10V電壓的差異，搭載了高精度的直流電壓計。 若使用特別為開路電壓測量設計的“Voc模式”，則在1秒以?xún)?nèi)顯示電壓差，并進行短路故障的判定。

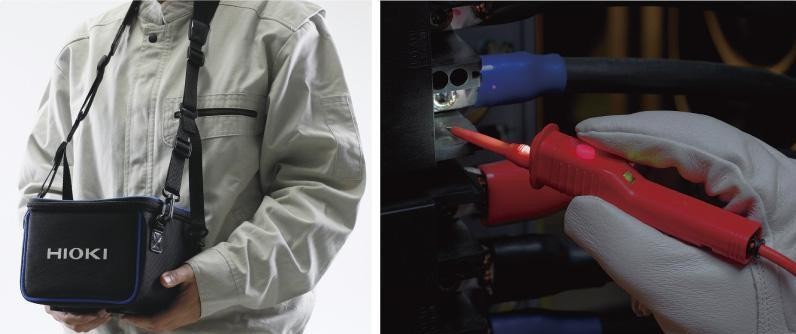

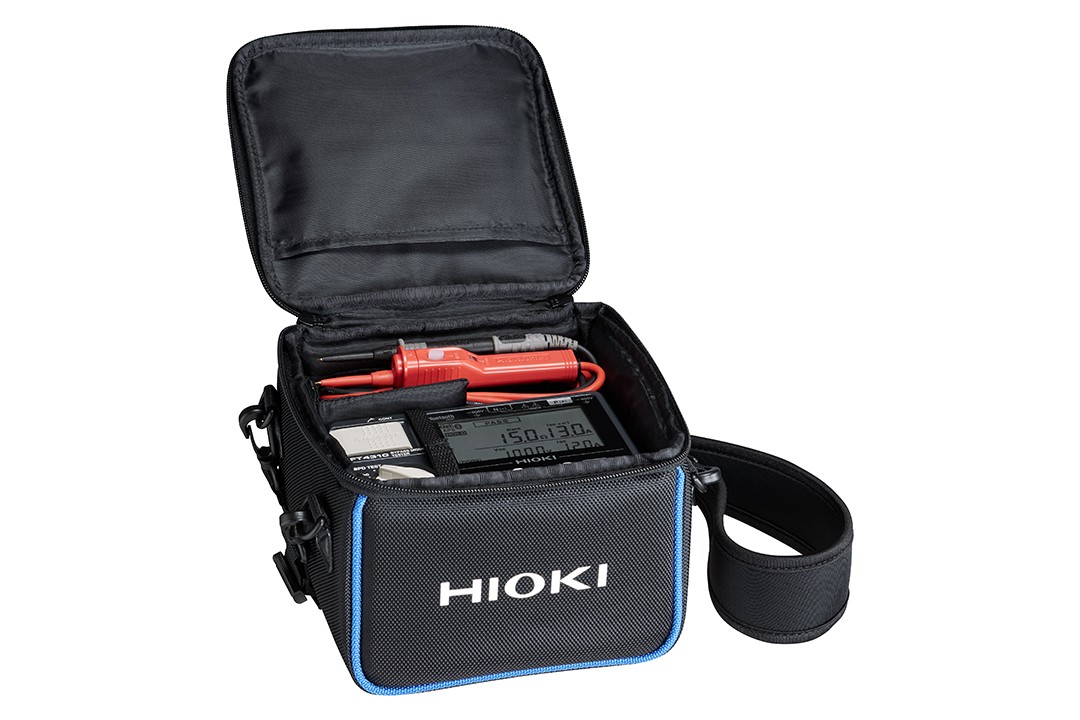

● 掛脖的攜帶包 無需擔心儀器掉落 兩手無負擔，可準確進行測量

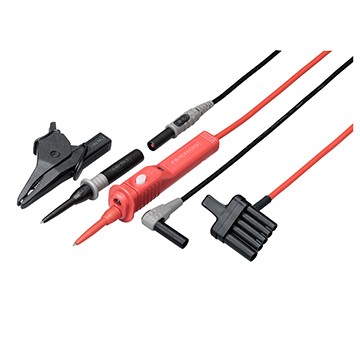

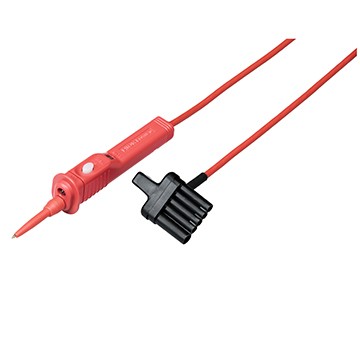

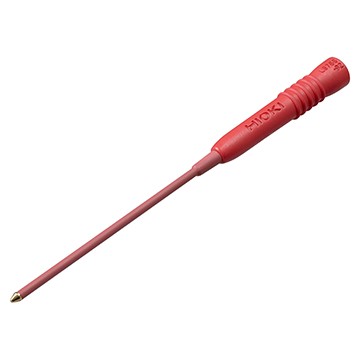

● 帶開關的測試線 因?yàn)闇y(cè)試線有用于保持的開關，所以不需要對主機進行操作 帶有照明用的小燈

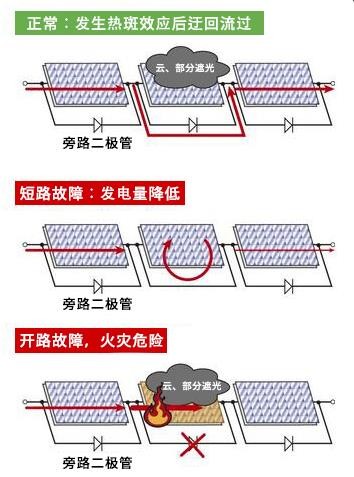

正常： 太陽能面板中部分發生熱斑效應（含故障情況）時，電流從旁路流過從而防止發電效率降低。
短路故障： 若發生短路故障，則發電電流成環路，無法產生功率，導致發電效率降低。
開路故障： 若發生開路故障，則發生熱斑效應時出現問題的電池單元中強行流過電流會導致發熱，從而可能引發火災等危險。

日照下，即便能進行旁路二極管的開路檢測，但若導致太陽能電池被損壞，則這種檢測沒有任何意義。因此我們充分考慮到了測量時電池串會受到的影響。
使用FT4310僅需按下測量開關，就首先測量Isc（短路電流），并外加讓其流過該電流值+1A的電流的電壓。
JIS要求旁路二極管可以承受1小時流過模塊的額定短路電流的1.25倍的電流，F(xiàn)T4310控制恒流，外加時間為5ms以?xún)?nèi)的短時間，通過這些設計不會因?yàn)镮-V測量或短路后進行絕緣電阻測量而改變電池串所受到的影響。
完全不會損壞太陽能面板，可以放心使用。
