Products?搭載激光光源專用的光測量技術“分離重心波長方式”
?白平衡向?qū)Чδ?,幫助無返工的顏色調整
?近似余弦定律的斜入射光特性
?2英寸的屏幕※可同時測量9點的小型立方體
※12 inch 4:3 250 mm × 180 mm
?具備測量寬色域顯示器的穩定后的顏色中所必須的調制光功能

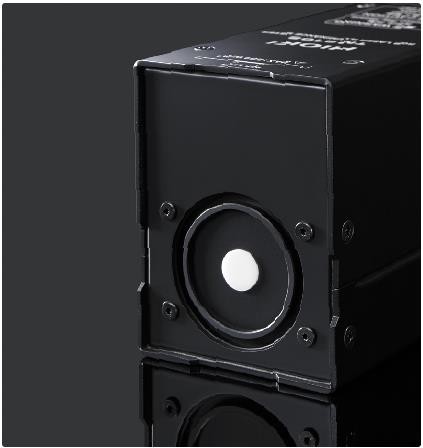

作為激光光源專用的光測量儀器,發明了“分離重心波長方式”,在需要熟練白平衡調整技能的顯示器生產現場中,將縮短調整時間并提高生產效率。通過將外殼的金屬片和光軸匹配,特地設計使其易于從側面對準光軸,是非常精益的功能性設計。
能夠同時測量RGB復合波分別的重心波長以及光功率的光測量儀器TM6102、TM6103、TM6104。若設置光度、色度目標值以及各允許范圍,則只需將每個RGB的輻射量調整到指定的范圍,即可完成“白平衡調整”。
為了準確測量激光顯示器的“白”而開發的光測試儀。

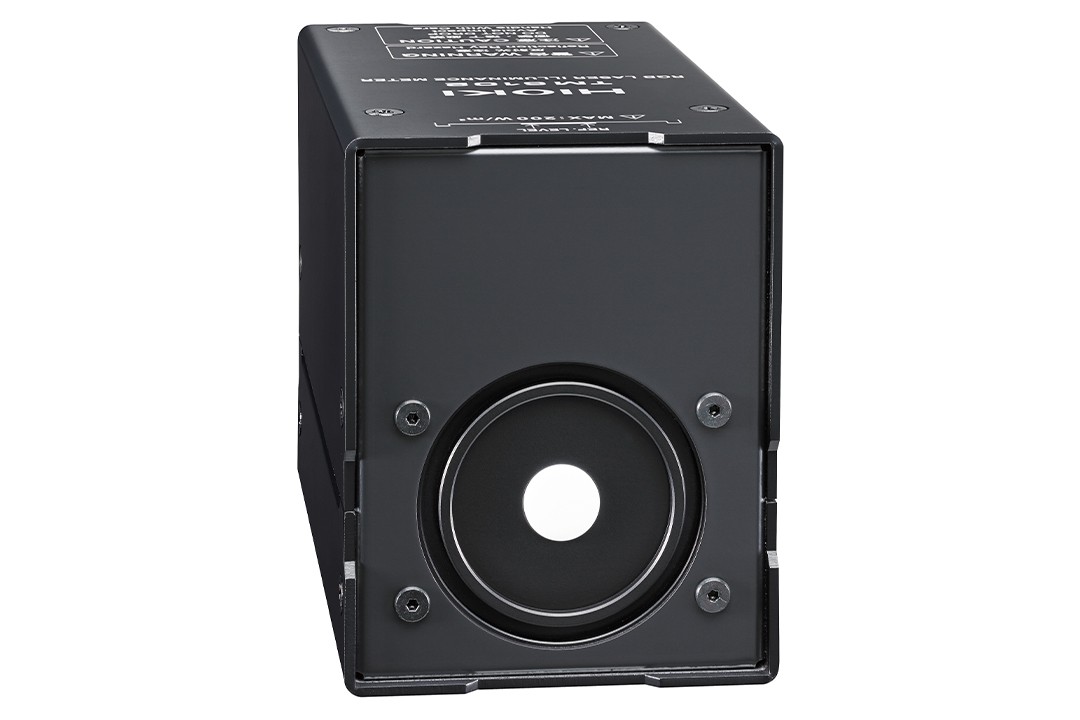

RGB激光測量儀TM6102是首次采用了能夠正確測量激光的新方式“分離重心波長方式”的照度計。而且,搭載了能夠?qū)⒊鲐洉r的白平衡調整工時減半的“白平衡調整輔助功能”,僅需調整RGB分別的光源即可制作出目標光源“白”。
該產品是為了能夠準確測量如HUD(平視顯示器)或?qū)捝蝻@示器這種使用激光光源的下一代顯示器而誕生的RGB激光專用光測試儀。
測量項目
輻射照度、照度、重心波長(R,G,B)、三刺激値、色度(xy,u'v')、相關色溫度、Δuv,和弦波長、NTSC比、白平衡輻射量目標值

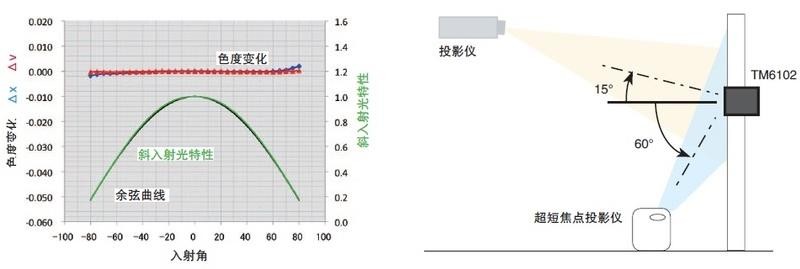

對于投影儀的照度測量必須進行對入射角完全沒有影響的色度測量。特別像超短焦點投影儀這樣入射角大的
產品的評估,低入射角是尤為重要的特性。
此外,RGB 激光照度計TM6102 的斜入射光特性因為與余弦法則相似,所以可與以往的照度計一樣進行使用。
比如為了測量電流,我司提供20多種不同的測量儀器。由于頻率、電壓值、環境、費用等原因自然偏差會增多。激光的發光和LED的發光不同,為了測量激光光源,若沒有最適合的測量儀器,則可能有意外的結果出來。
如激光顯示器為代表的,在使用激光光源的應用中要求小型化和廣域的色彩表現。隨著RGB單色激光的幾部,比起LED時代需要更加準確的進行測色,更明確色彩表現。
RGB激光測量儀TM6102就是激光光源專用的照度計。也就是說無法測量LED或燈光源這種寬光譜寬度的光。而且,即便是激光光源,像磷光等波長變化的光也是不太能測量的。 但是,如果是測量單純的激光光源,那么不光單色激光,而且RGB合波的入射也能準確測量。請將接近光譜分析儀的重心波長測量以及兼顧色度計易用性的RGB激光測量儀的測量值與“光”對比看看。

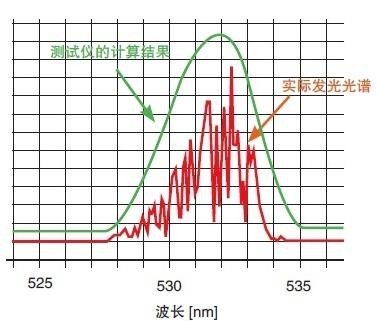

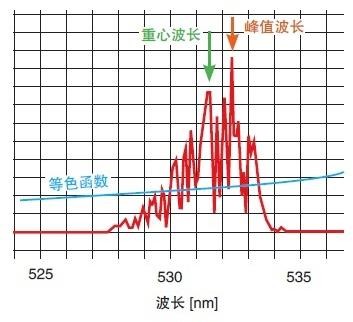

和波長在400nm到700nm的可見光相比,激光的光譜很窄。只測試單色激光,經??吹竭@樣的復光譜(如右圖)。因為重心補償和峰值波長不同,所以度需要計算色度,特別是激光光譜會隨溫度而波動。為了準確測量不僅需要光譜分析儀的高精度測量,還要求測量反映波動的重心波長。

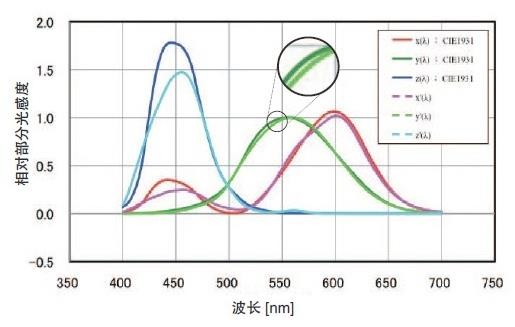

一般,三刺激值測試法和其他色度計是結合濾光片,通過調節濾光片(物理濾波)來匹配等色函數。而單色激光的光譜波長很窄,等色函數的近似誤差和濾光片(個體差異)固有誤差都會非常明顯地疊加到測量結果上。

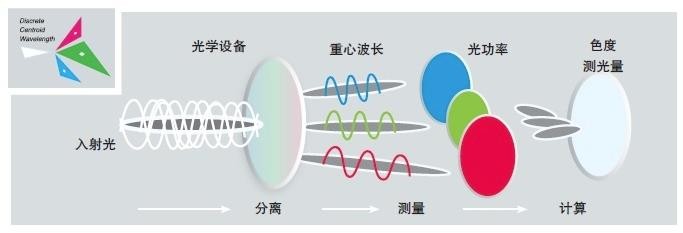

TM6102會測量測色中必需的物理量(重心波長、光功率),然后通過使用色度、測光量等光學特性的理論計算來算出。
因此,隨著重心波長的變化,不會受到光學濾波器的波長范圍導致的近似誤差的影響,能夠正確的進行激光測色。是首次將光譜分析儀的重心波長測量同時兼顧色度計易用性的照度計。

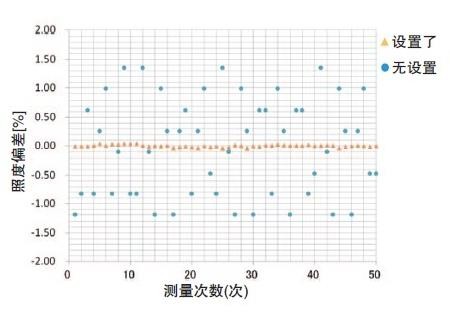

配備了通過調節測量時間穩定測量調頻顯示的可調光功能。無需平均出力,可縮短檢查時間。設置從10Hz到300Hz可適用于超高刷新率的4K和8K寬色域顯示器以及3D的頭盔顯示器(HMD)此外通過同步信號測量功能,能夠確認實際的運行頻率。
白平衡調整輔助功能指示到激光顯示屏的目標的“白”的最佳路徑。
因為僅需進行RGB合波的測量就能算出RGB各光源最適合的輻射量,所以操作工作(無需單色測量)和調整工作(無返工)都能減半。
您是否經歷過雖然色度顯示相同但看似不同的情況?
您是否遇到過,之前測量LED 光源或電燈泡光源沒有問題,測量激光卻又色差的情況?不明原因通過目測調整白平衡。
為了達到像寬色域電視機的白平衡Δxy=0.001 這樣的程度,波長的測量能力顯得尤為重要。測量光譜幅度有幾nm 的激光時,光譜波長幅度不夠和準確重心波長無法計算,都會影響到色度。
在激光測量有困擾的您可以試試RGB激光測量儀TM6102。
測量對象 | 激光光源※沒有根據標準光源A(電燈泡)的精度。 |
---|---|
測量項目 | 輻射照度、照度、重心波長、三刺激値XYZ、色度(xy,u'v')、相關色溫度、Δuv,和弦波長、NTSC比、白平衡輻射量目標值 |
輻射量測量項目 | 輻射照度 |
輻射量測量范圍 | 0.0002 ?200 [W/m^2] |
輻射量相對精度 | ±4.6% rdg. (473 nm, 40μW) |
輻射量精度 | ±6.5% rdg. (532 nm, 9 mW/m^2) |
測光量測量項目 | 照度 |
測光量測量范圍 | 0.2?110 000 [lx] |
重心波長測量范圍 | 藍: 435 nm ? 477 nm, 綠: 505 nm ? 550 nm, 紅: 615 nm ? 665 nm |
白平衡調整補償功能 | (設置項目) 測光量目標值,測光量允許范圍,色度xy目標值,色度xy允許范圍 |

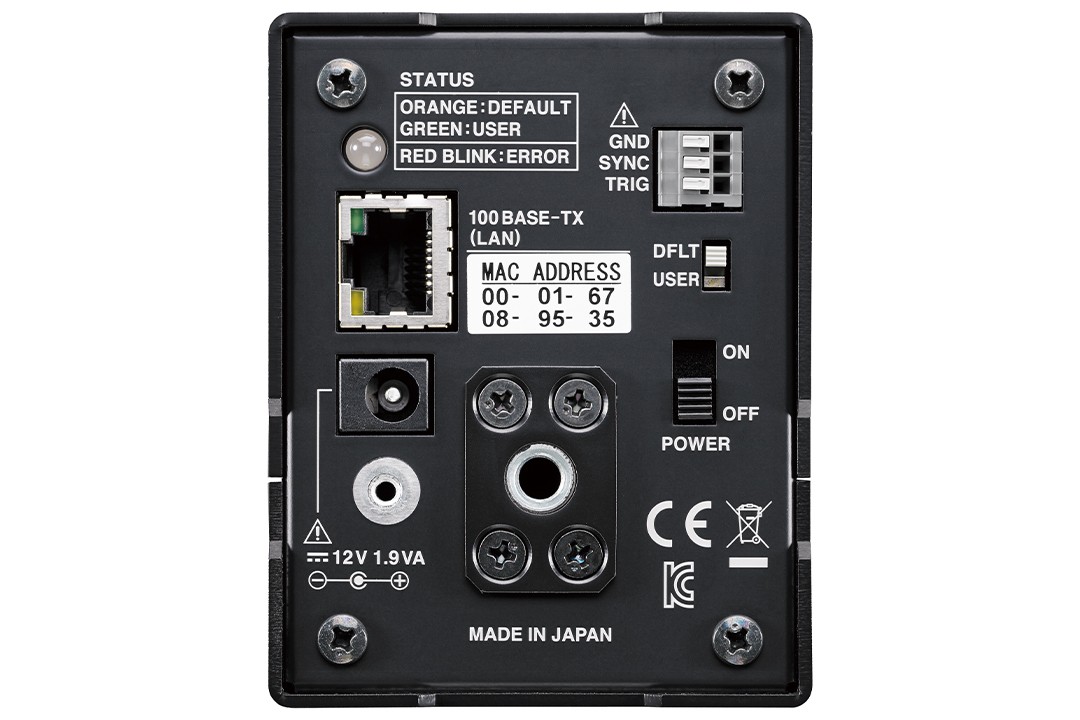

接口 | LAN(TCP/IP)主機中無顯示功能 |
電源 | AC適配器Z1008 (AC 100 V? 240 V, 9.5 VA) |
體積及重量 | 65W × 83H × 126D mm, 700 g |
附件 | AC適配器Z1008 ×1, 電源線 ×1, 遮光套 ×1, LAN線纜 (3 m) ×1, 使用說明書 ×1, 應用軟件 (CD-R) ×1 |
