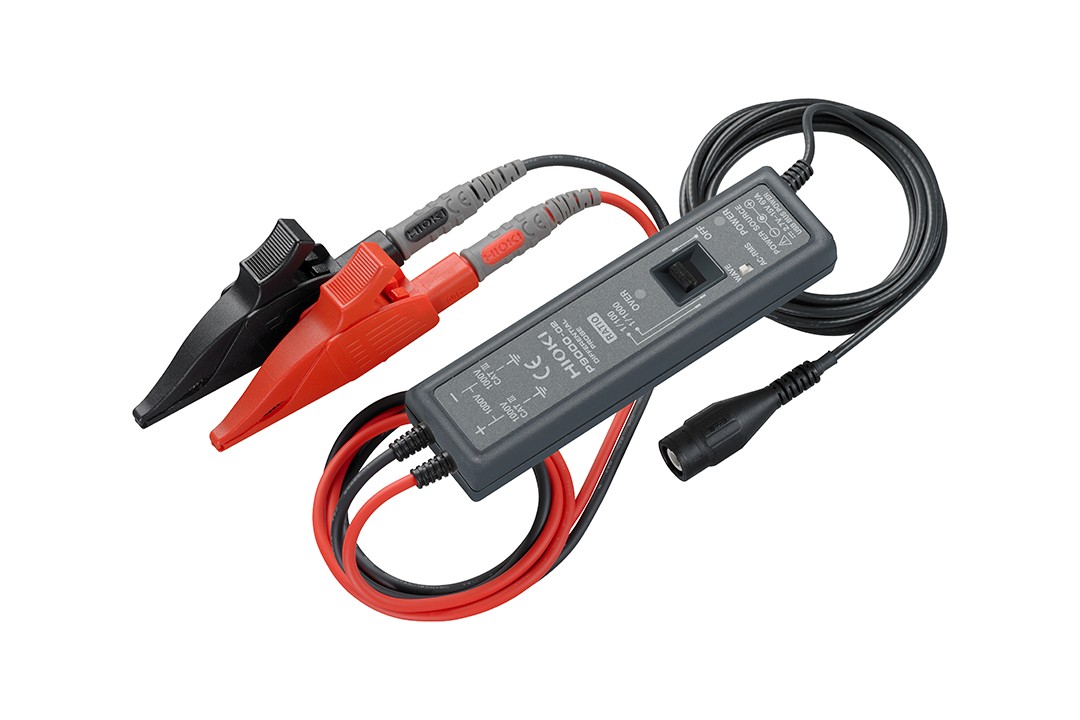

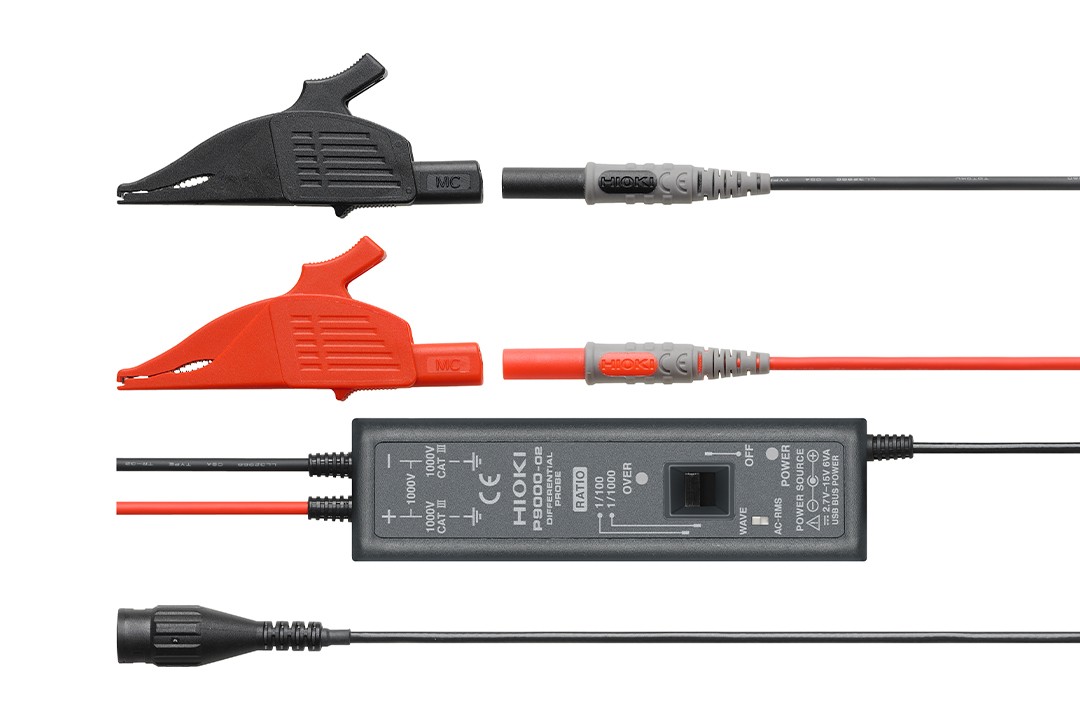

● 小型探頭實現CAT III 1000V測量
● 能夠觀測瞬態波形的Wave模式
● 可以觀測有效值波形的RMS模式
● 主要應用：
EV/HEV等汽車的高壓電池回路
PV等新能源相關的高圧回路
480Vrms等工頻電源線回路
變頻器、馬達、電磁閥的高壓浪涌干擾等
連接存儲記錄儀的模式輸入后使用。驅動電源需要AC適配器，或者USB總線電源都可以使用。
基本參數（精度保證時間1年，調整后精度保證時間1年）
| P9000-01 | P9000-02 | |
| 測量模式 | 波形監視器輸出專用 | 波形監視器輸出/交流有效值輸出 切換 |
| 頻率特性 | DC?100 kHz -3 dB | Wave模式頻率特性: DC?100 kHz -3 dB RMS模式頻率特性：30 Hz?10 kHz, 響應時間: 上升300 ms, 下降600 ms |
| 分壓比 | 1000：1, 100：1 切換 | |
| DC輸出精度 | ±0.5 % f.s. (f.s. = 1.0 V,分壓比1000:1), (f.s. = 3.5 V, 分壓比100:1) | |
| 有效值測量精度 | ±1 % f.s. (30 Hz?1 kHz以下, 正弦波), ±3 % f.s. (1 kHz?10 kHz, 正弦波) | |
| 輸入電阻/電容 | H-L間: 10.5 MΩ, 5 pF以下 (100 kHz時) | |
| 最大輸入電壓 | AC, DC 1000 V | |
| 對地間最大額定電壓 | AC, DC 1000 V (CAT III) | |
| 使用溫度范圍 | -40℃?80℃ | |
| 電源 | (1) AC適配器Z1008 (AC 100?240 V, 50/60 Hz), 6 VA (含AC適配器), 0.9 VA (僅主機), (2) USB總線電源 (DC5 V, USB-microB端子), 0.8 VA (3) 外部電源 DC2.7 V?15 V, 1 VA | |
| 體積及重量 | 128W × 36H × 22D mm, 170 g, 線長: 輸入端 70 cm, 輸出端 1.5 m | |
| 附件 | 使用說明書 ×1, 鱷魚夾 ×2, 攜帶包 ×1 | |
電源
輸入線
輸出線
特制線

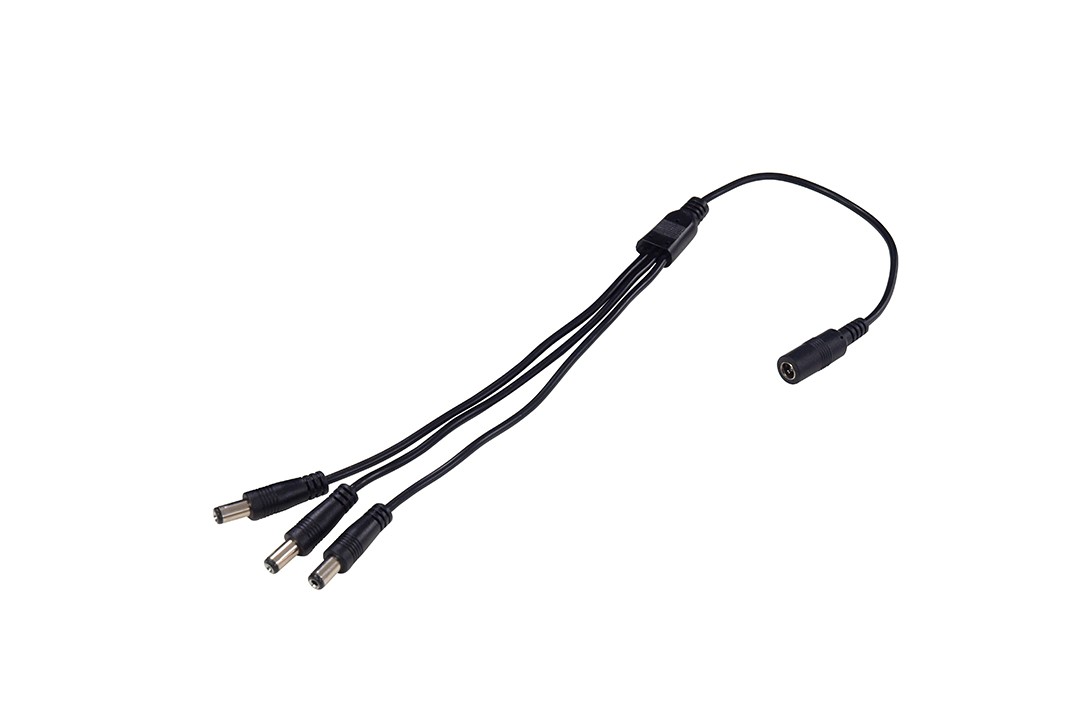

特制品請另外咨詢 （1）USB總線電源線；（2）USB（A）-微型B連接線；（3）3頭連接線
