● 可按照全球標準檢查電能質量問題（IEC61000-4-30 ClassA）
● 連續進行高精度的測量
（V：標準電壓的±0.1%，A·W：±0.2% rdg. ±0.1% f.s.）
● CAT IV 600V安全設計，還可以測量電源線
● 還可測量高次諧波成分，電壓測量高達80kHz的寬頻帶
● 寬動態范圍輸入，從低電壓到1300 V（三相4線電壓）
● 瞬間過電壓峰值最大6000V，可測量最高700kHz
● 豐富的接口（LAN、USB、SD卡）
● 使用GPS選件，可保證多臺儀器間的數據同步
PW3198：僅主機，電流傳感器另售
PW 3198-90：和9624-50的套裝
PW 3198-90：和9624-50的套裝
基本參數
| 測量線數 | 除了單相2線/單相3線/三相3線/三相4線，另外ch4測量電壓/電流（直流或交流） |
|---|---|
| 電壓量程 | ch1~ch3：電壓測量600.00Vrms，瞬間電壓測量峰值6.0000kV ch4：600.00Vrms或DC，瞬間電壓測量峰值6.0000kV |
| 電流量程 | AC500.00mA~5.0000kA（測量范圍根據使用的傳感器不同而不同） |
| 功率量程 | 300.00W~3.0000MW（根據使用的電壓、電流量程自動決定） |
| 基本精度 | 電壓：標準電壓±0.1% rdg. 電流：±0.2% rdg. ±0.1% f.s. + 電流傳感器精度 有功功率：±0.2% rdg. ±0.1% f.s. +電流傳感器精度 |
| 測量功能 | 1.瞬間過電壓：2MHz采樣率 2.頻率1個波形：從1個波形開始運算 200kHz采樣率 3.電壓1/2有效值：每錯開半個波形的1個波形運算 電流1/2有效值：每半個波形的運算 4.電壓上升、電壓下降、瞬間中斷：電壓1/2有效值時檢測 5.沖擊電壓：電壓1/2有效值時檢測 6.電壓波形比較：自動生成并比較判斷區域 7.瞬間閃變值：符合IEC61000-4-15 8.頻率：從10個波形、12個波形開始運行 40~70Hz 9.頻率10秒間：從10秒間的波形開始運算 40~70Hz 10.電壓波形峰值、電流波形峰值 11.電壓、電流、有功功率、視在功率、無功功率、有功電能、無功電能、功率因數、位移功率因數、電壓不平衡度、電流不平衡度 12.高次諧波（電壓/電流）：2k~80kHz頻帶 13.諧波/相位角（電壓/電流），諧波功率：第0次~第50次 14.諧波電壓電流相位差：第1次~第50次 15.總諧波畸變率（電壓/電流） 16.間諧波（電壓/電流）：第0.5次~第49.5次 17.K因素（倍增率） 18.V10閃變，IEC閃變（短/長） |
| 最長記錄時間 | 反復功能ON時：1年，最多記錄事件數：55000件（1周最多1000件） 反復功能OFF時：35天，最多記錄時間數：1000件 |
| 接口 | SD/SDHC卡，RS-232C, LAN（HTTP服務器功能），USB2.0（通訊） |
| 顯示 | 6.5英寸TFT彩色LCD（640×480點） |
| 電源 | AC適配器Z1002（100~240V，額定1.7A，50/60Hz） 電池組Z1003（連續使用時間180分鐘，通過連接AC適配器充電，充電時間為5小時30分） |
| 體積和重量 | 300W× 211H× 68D mm, 2.6 kg（含電池組Z1003） |
| 附件 | 使用說明書×1，測量指南×1，電壓線L1000×1（紅、黃、藍、灰、黑×4，鱷魚夾×8），螺旋管×20，標記帶×1，AC適配器Z1002×1，吊帶×1，USB連接線（1m）×1，電池組Z1003×1，SD存儲卡2GB Z4001×1 |

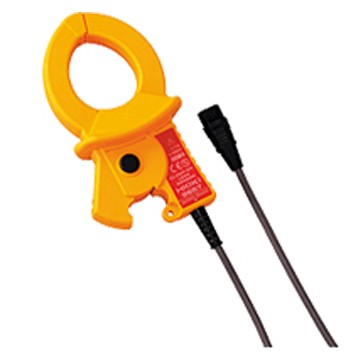

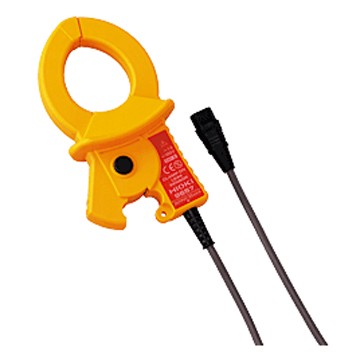

電流輸入
※用于功率、負載電流（單相用1個，三相至少需要2個）

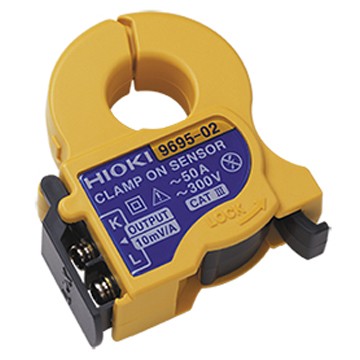

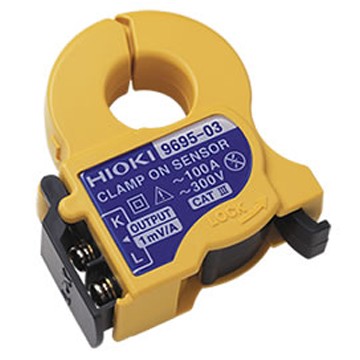

泄漏電流輸入
※用于測量泄漏電流（不能測量功率）
AC/DC電流輸入
※要使用AC/DC自動調零電流傳感器CT7731/CT7736/CT7742，需要使用顯示單元CM7290、輸出線L9095，AC適配器9445-02。
存儲媒介
※Z4001為標配附件 購買SD卡時的注意事項： 請務必使用日置HIOKI的原裝SD卡。若使用費原裝SD卡，則可能出現無法正常保存或讀取的情況，無法保證正常操作。
電源
※Z1002、Z1003為標配附件
其他
打印相關
介紹打印機9670的同類品：三榮電機制造的產品。 打印機9670同類品：SD1-31SJ AC適配器9671同類品：BS-110W 三榮電機官網http://www.sanei-elec.co.jp/products/original/sd1-31.html 打印機的價格、購買咨詢和產品規格請咨詢?nèi)龢s電機。另外，請使用我司的RS-232連接線9638連接打印機和主機。
產品樣本
使用說明書
通訊指令
產品外觀圖
在線培訓視頻
軟件下載
編號
類別
型號
名稱
備注
類型
大小
更新時間
點擊
HIOKI智測會歡迎您！
您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。
如若您已加入會員，歡迎您點擊登錄進入會員后臺！
| 電能質量分析儀PW3198v1.08（2017年9月） |
 |
| 版本升級應由資格技術員來執行。 與PW3198的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/contact.html">HIOKI代理店尋求協助。 |
|
|
|
| 1. PW3198軟件 | |
| |
| 現在軟件最新版本如下。若您使用的版本號低于以下版本，推薦進行版本升級。 | |
| ? 主機軟件：V1.08 | |
| 2. 主機的版本確認方法 | |
| ? PW3198的統畫面中會顯示軟件的版本號。 | |
| |
 | |
| |
若您的PW3198已經是 V1.08，則不需要進行升級。 若是您的PW3198的操作硬件是該版本以下下的版本，則強烈建議您進行版本升級。 下載文件需要注冊您的客戶信息和MR6000、MR6000-01的序列號。 |
電能質量分析儀PW3198v1.08（2017年9月）
? 公開的升級軟件免費提供。是現在最新的版本。 ? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。 ? 本軟件的所有權、知識產權等以前權限都歸弊公司所屬。
請確認上面內容后，進行下載。
版本升級的方法請下載「版本升級方法」后,按說明進行?！赴姹旧壏椒ā怪?記載下載之前的主機應 做的準備內容和下載順序。
軟件更新注意事項
升級過程中,絕對不可切斷主機電源，同時也不可拔出SD卡。若切斷電源會使主機發生故障,無法正常操作。這種情況需要修理才可恢復。
