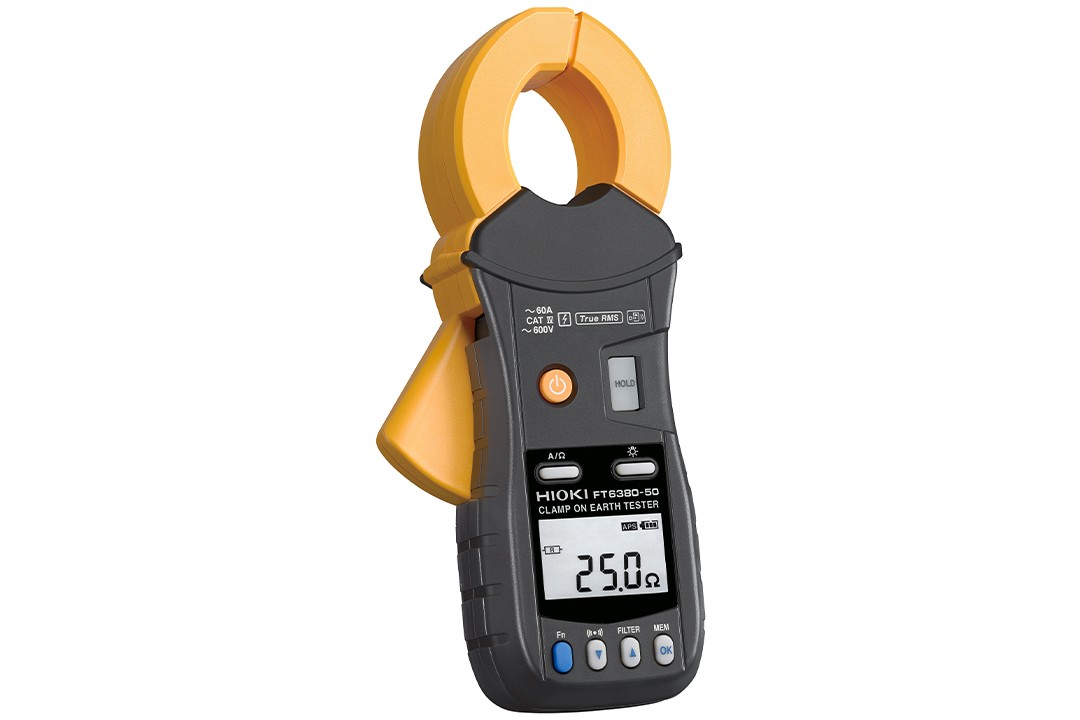

鉗形接地電阻測試儀FT6380-50

多重的接地的接地電阻測量用接地電阻計

多重接地的接地電阻測量可測量電流(AC) CAT IV 600V RMS (真有效值整流)

概要
規格
相關下載
常見問題

● 可對應使用HIOKI免費應用軟件GENNECT Cross (選件：與無線適配器 Z3210連接時)
● 測試數據通過無線傳輸導入到Excel表單中
● 接地阻抗測量使用多重接地
● 測試電源線的漏電流測試
● 可對應60 A的負載電流測試
● 薄型傳感器即使在狹窄的間隙中也可以進行測量。

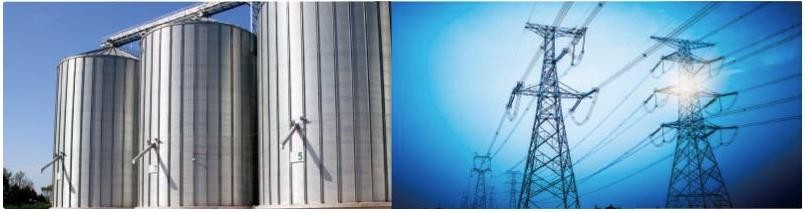

儲藏庫、輸電塔等多重接地阻抗測試

多重接地專用的鉗形接地電阻測試儀。除了可以測試儲藏庫、輸電塔，還能測試避雷針等。

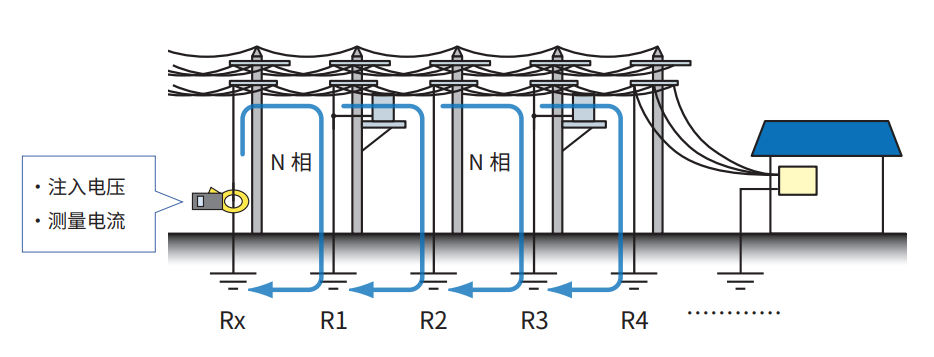

鉗形接地電阻測試儀可測試多重接地系統(一根配線就可實現多重接地)

鉗夾在需要測量的接地電阻Rx上。夾具具有雙芯結構，該雙芯結構由注入電壓的傳感器和測量電流的傳感器組成。
1.從電壓注入傳感器向接地線注入電壓V。
2.根據恒定電壓和測得的電流，整個接地回路的電阻可通過以下公式計算： Rx + 1 / [（1 / R1）+（1 / R2）+（1 / R3）+（1 / R4）+ ...] = V / I第二項比第一項小很多（接地極并聯連接。接地極越多，第二項越小，則Rx為以下公式計算： Rx= V / I

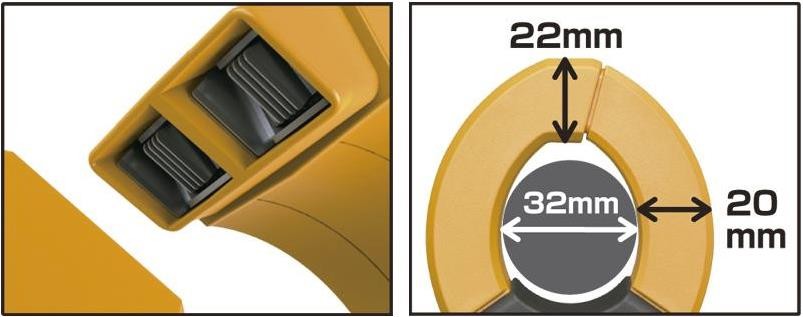

為了應對狹窄間隙、設置了20mm的薄型傳感器

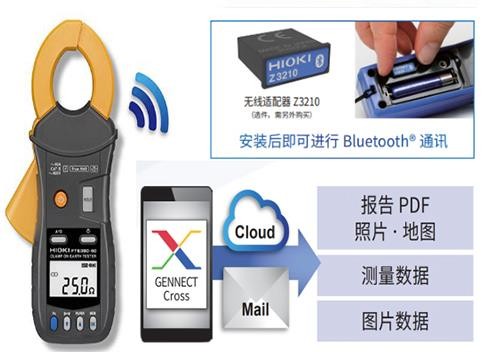

對應無線化無線通信功能讓測試更便捷

可對應無線適配器 Z3210（選件）。將測量值傳輸?shù)街悄苁謾C或者平板設備，并可以標注在現場照片或者圖紙上、從而迅速生成報告。
關于Z3210的詳細內容，請點擊這里
Excel? 表單中直接輸入測量值的功能

打開Excel?文件，在選擇想要輸入測定值的單元格、按測量儀器的Hold鍵，測量值就會輸入到該單元格中。 ※選件無線適配器Z3210 可實現Bluetooth?通信。
測試數據可傳輸?shù)綄Ｓ玫拿赓M應用軟件GENNECT Cross

使用專用的免費應用軟件，可實現測量結果的確認、管理、制作報告書同步進行。也可在終端將測試結果傳輸?shù)綔y量現場的照片或者是工程圖紙上、輸入手寫筆記等，在現場就能流暢得進行數據管理。此外、還配備地圖功能。之前的鉗形接地電阻表FT6381，使用了單獨只能對應Android的應用軟件。
這次發售的產品、使用了與其他產品也能共通的應用軟件「GENNECT Cross」，可以與其他的GENNECT Cross對應機型的測試值一起進行報告管理?！x件無線適配器Z3210 可實現Bluetooth?通信。
關于GENNECT Cross的詳細內容，請點擊這里
通過聲音就能直接判定測量結果

可進行接地電阻值、電流值的比較判定。測量值不在HI 電平 LO 電平的范圍時，通過蜂鳴音進行通知。
可實現正確測量和重復精度提高的傳感器設計

采用可抑制漏磁通的屏蔽設計，實現了高精度的測量和重復精度的提高。

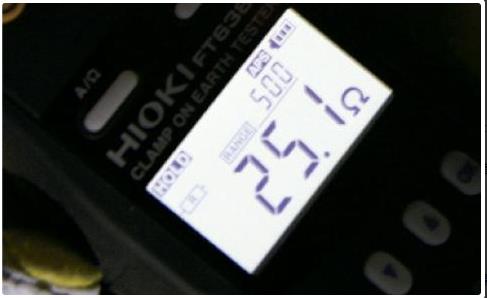

測試值一目了然

背光功能，即便在昏暗的現場也能清晰得確認測量值。

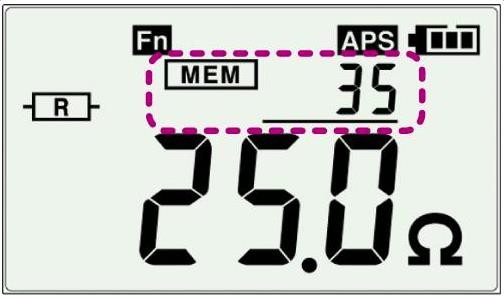

可以保存2000個數據

（精度保證時間1年，調整后精度保證時間1年）

工作方式	電壓注入和電流測量一體的鉗式測量，運算出接地電阻值 ※一根接地線變?yōu)槎嘀亟拥氐亩嘀亟拥貙Ｓ?，接地極越多測量值越正確
接地電阻測量	0.20Ω(分辨率0.01Ω) ～1600Ω(分辨率20Ω)， 10檔量程，0.02Ω以下消零，基本精度：±1.5%rdg ±0.02Ω
電流測量	20.00mA(分辨率0.01mA) ～60.0A(分辨率0.1A)， 5檔量程，0.05mA 以下消零，基本精度：±2.0%rdg ±0.05mA(30Hz ～400Hz,，真有效值整流)，波峰因數：5.0以下(60A量程時1.7以下)
最大允許電流	AC100A 連續，AC200A 2分鐘(50/60Hz）
對地間最大額定電壓	AC600V 測量等級IV（預期的瞬態過電壓 8000 V）
存儲功能	存儲保存數量2000個
報警功能	電阻/電流報警：閾值以下或超過時引起蜂鳴
諧波	[安裝 Z3210 時] 可以測量到電流中的諧波電平/含量/總諧波失真最高30次 * 可以用應用軟件（GENNECT Cross）顯示
其他功能	數據保持、背光、濾波、自動省電，無線通信（僅限于搭載Z3210使用時）
顯示	LCD，最大2000點，顯示更新率500ms(約2次/s)
防塵防水性	IP40(EN60529:1999+A1：2000)，僅鉗口閉合時
電源	5號堿性電池(LR6))×2
連續使用時間	約 40 小時（25 Ω 測量時、背光燈 OFF、未安裝 Z3210）約 35 小時（25 Ω 測量時、背光燈 OFF、安裝有 Z3210、無線通訊時）
最大可測量導體直徑	φ 32 mm
外形尺寸?重量	約73W × 218H × 43D mm, 約620 g (電池除外)
附件	攜帶箱、動作確認用電阻（1 Ω±2%、25Ω±1%）、吊繩、5 號堿性電池（LR6）×2、使用說明書、使用注意事項
