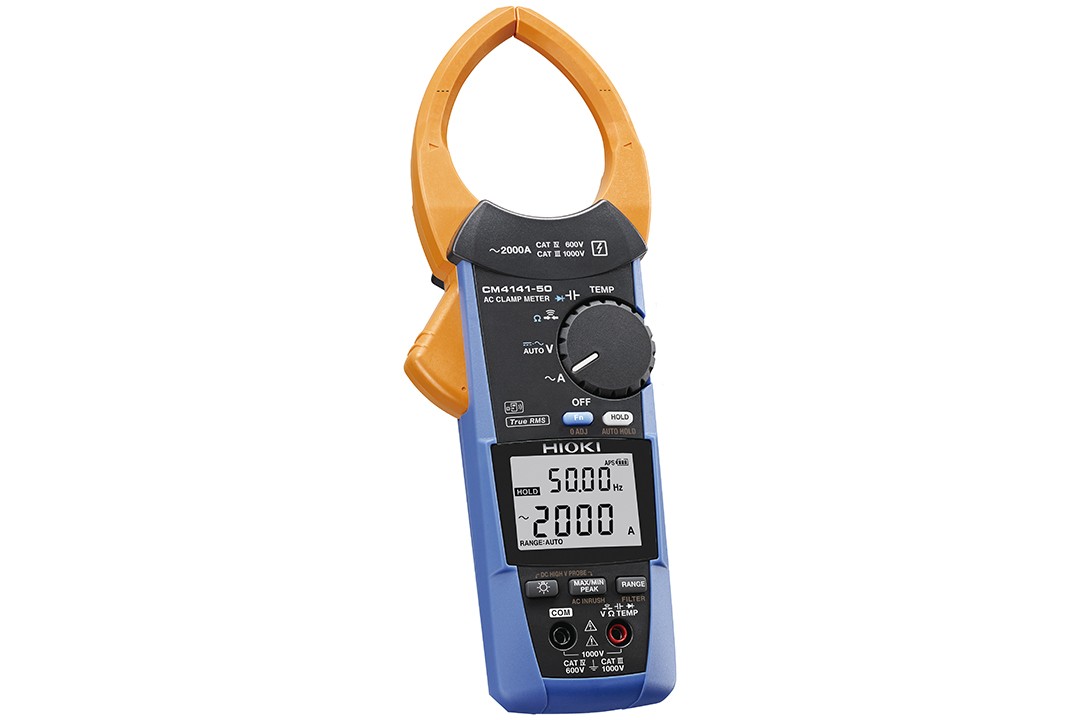

AC鉗形表CM4141-50

纖薄的鉗口，能輕松進入線纜狹窄處的設計；AC 60~2000A；有可無線傳輸數據的選件Z3210。

優秀的易夾性，輕松進入線纜狹窄處測量的鉗形表

概要
規格
選件
相關下載
常見問題

?橫截面最小11mm的超薄鉗口，能輕松進入線纜狹窄處的設計
?交流專用，最高可測2000A
?除了交流電壓，還具備電阻等各種測量功能
?支持無線！可將測量值傳輸至智能手機或平板設備中（安裝無線適配器Z3210時）
?支持無線！可將測量值傳輸至智能手機或平板設備中（安裝無線適配器Z3210時）
?測量數據直接傳輸至使用Excel?制作的表格中（安裝無線適配器Z3210時）
?通過軟件GENNECT Cross可進行1～30次的諧波分析（安裝無線適配器Z3210時）

產品特點名稱

CAT IV 600 V, CAT III 1000 V

（使用P2000時）CAT III 2000 V, CAT IV 1000 V

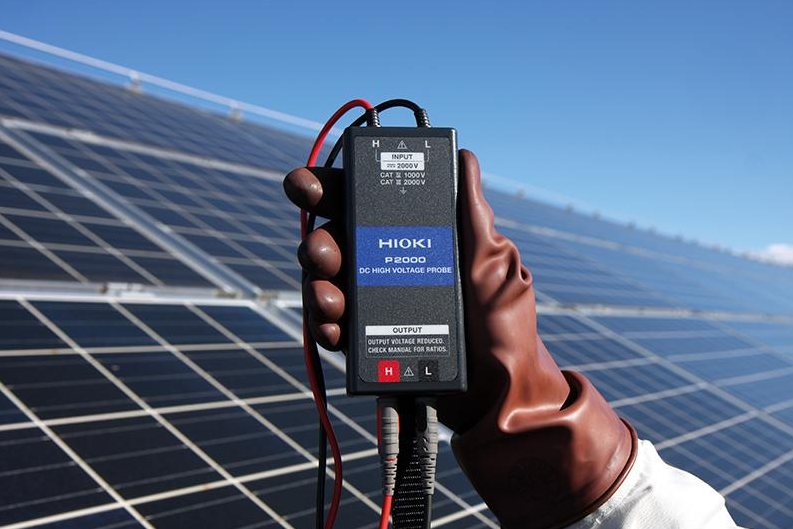

安全檢測高壓光伏發電設備

■ 最高可支持CAT III 2000V的高壓測量
■ 將直流高壓測試探頭P2000和日置HIOKI的鉗形表或萬用表（DMM）搭配使用，即可在不中斷系統的情況下安全地測量兆瓦級的光伏發電設備。

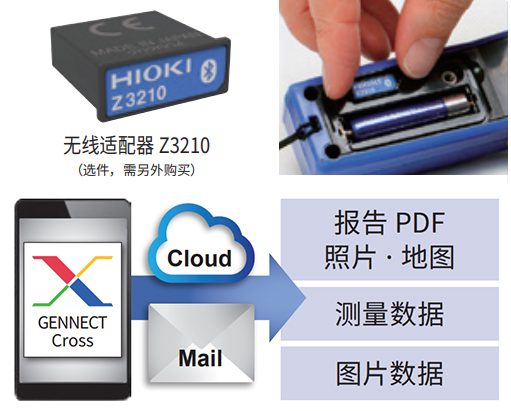

支持無線。無線通訊功能更方便！

支持無線適配器Z3210（選件）。
傳輸測量值至智能手機或平板設備中，能使用現場照片和圖紙快速創建報告。
測量值傳輸?shù)紼xcel表單中

提高工作效率。數字管理讓測量工作更省力?。‥xcel?直接輸入功能）
能將測量數據直接傳輸至使用Excel?制作的表格中，有助于提高測量現場的工作效率。
※通過無線適配器Z3210使用Bluetooth?通訊。
傳輸至專用免費軟件 GENNECT Cross

GENNECT Cross是日置測量?jī)x器專用的免費應用程序，可進行測量結果的確認、管理、及其報告的制作。也可在終端將測試結果傳輸?shù)綔y(cè)量現場的照片或工程圖紙上、輸入手寫筆記等，在現場就能流暢得進行數據管理。
※通過無線適配器Z3210使用Bluetooth?通訊。
點擊此處了解 GENNECT Cross 的詳細信息
此外，使用HIOKI云服務GENNECT Cloud，實現數據的共享和管理。
點擊此處了解 GENNECT Cloud 的詳細信息

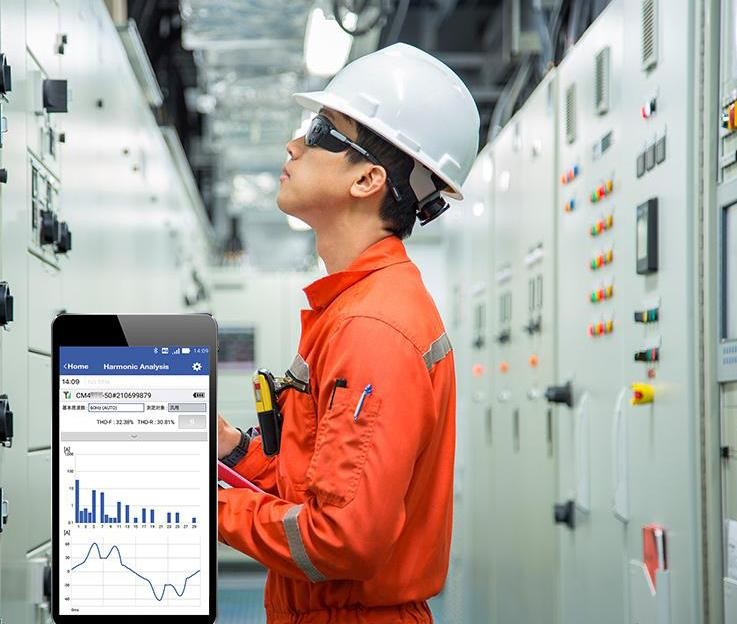

有助于現場的問題分析

使用GENNECT Cross的諧波分析功能可以測量電流或電壓的諧波。有助于進行電源系統等的問題分析。
※GENNECT Cross是通過Bluetooth?通訊將測量?jī)x器和智能手機或平板設備連接的應用軟件。
※和GENNECT Cross連接時需要使用無線適配器Z3210。
點擊此處了解 GENNECT Cross 的詳細信息
該款產品是易于放入窄電纜間隙的設計，但是是大口徑的鉗形傳感器（φ55mm），最大能測AC2000A。此外，在電纜密集的地方，可能需要將鉗口插入電纜之間。 CM4141堅固耐用，兼顧了易夾性和堅固性，可以更快地完成現場工作。此外，重量才300g，比同級別鉗形表輕100g，長時間工作時也不會給手造成太大的負擔。

基本參數（精度保證時間1年，調整后精度保證時間1年）

交流電流量程	60.00 A?2000 A, 3檔量程 (45?1 kHz, 真有效值整流), 基本精度45 - 66 Hz : ±1.5% rdg. ±0.08 A（量程60 A）
波峰因數	量程60.00 A: 2.5 (超過50.00 A是60.00 A以下)?量程2000 A: 1.5 (2000 A以下)
直流電壓量程	600.0 ｍV～1000 V（使用P2000時600.0 V～2000 V）
交流電壓量程	6.000 V?1000 V, 4檔量程 (15?1 kHz, 真有效值整流), 基本精度45 - 66 Hz : ±0.9% rdg. ±0.003 V (6V時)
交流+直流電壓量程	6.000 V?1000 V, 4檔量程, 基本精度DC, 45 - 66 Hz : ±1.0% rdg. ±0.013 V (6V時)
電阻量程	600.0 Ω?6.000 MΩ, 5檔量程, 基本精度: ±0.7% rdg. ±0.5 Ω (600 Ω時)
靜電電容量程	1.000 μF?1000 μF, 4檔量程, 基本精度: ±1.9% rdg. ±0.005 μF (1 μF時)
頻率量程	電壓：9.999 Hz?999.9 Hz, 3檔量程, 電流：99.99 Hz, 999.9 Hz，2檔量程，基本精度: ±0.1% rdg. ±0.01 Hz (99.99 Hz時)
溫度（K）	-40.0?400.0 ?C, 精度: ±0.5% rdg. ±3.0 ?C + 溫度探頭精度
諧波	[安裝 Z3210 時] 可以測量到電流中的諧波電平/含量/總諧波失真最高30次 * 可以用應用軟件（GENNECT Cross）顯示
其他功能	導通檢查, 二極管檢查, AC/DC自動判斷功能（僅限電壓）、最大/最小/平均/波峰最大/波峰最小值的顯示、低通濾波功能、顯示值保持、背光燈、自動省電、蜂鳴音、調零等
防塵防水性	IP20 (測量完全干燥狀態下的電壓或危險帶電導體的電流) IP50 (存放時或在完全干燥的狀態下測量電阻或絕緣導體電流)（禁止在潮濕條件下測量）
電源	7號堿性電池（LR03）×2 約48h（未安裝Z3210時），約24h（安裝Z3210并進行無線通訊時）其他條件： AC 100 A測量, LCD背光燈 OFF, 23°C參考值
可測導體直徑	φ 55 mm, 鉗口尺寸: 82 W × 11 D mm (D尺寸是D 尺寸在距鉗口前端 44 mm 的范圍內)
鉗口橫截面最小尺寸	11 mm (該尺寸在距鉗口前端 44 mm 的范圍內)
體積及重量	65 W × 247 H × 35 D mm, 300 g
附件	測試線L9300 ×1, 攜帶包C0203 ×1, 7號堿性電池(LR03) ×2, 使用說明書 ×2, 使用上的注意事項 ×1
