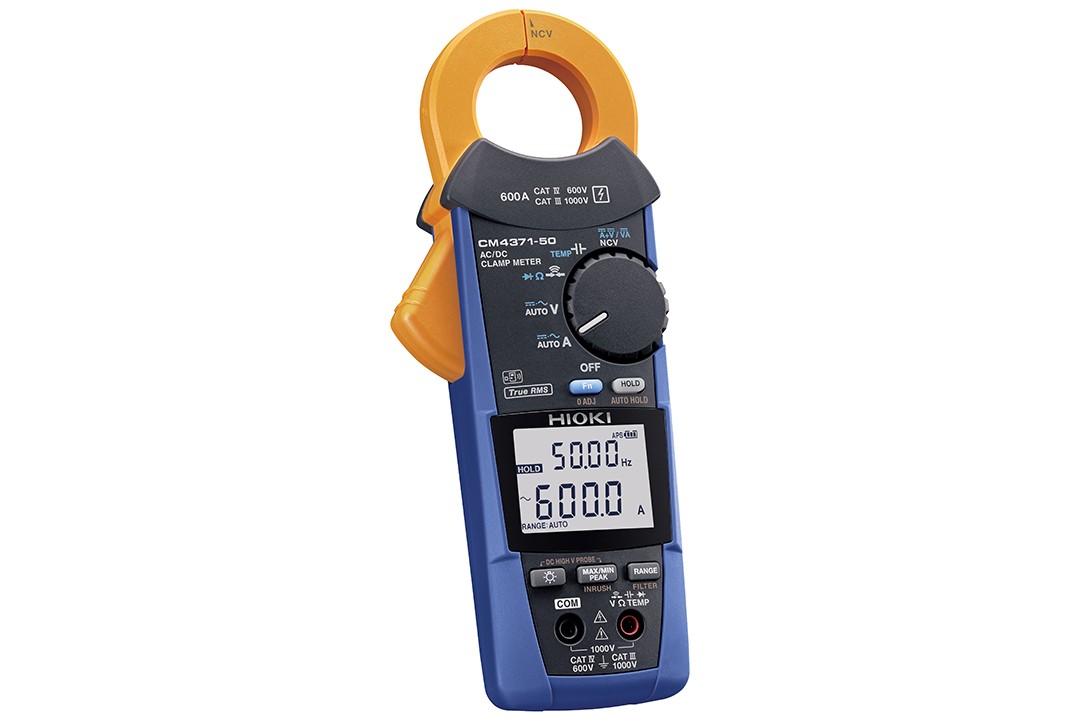

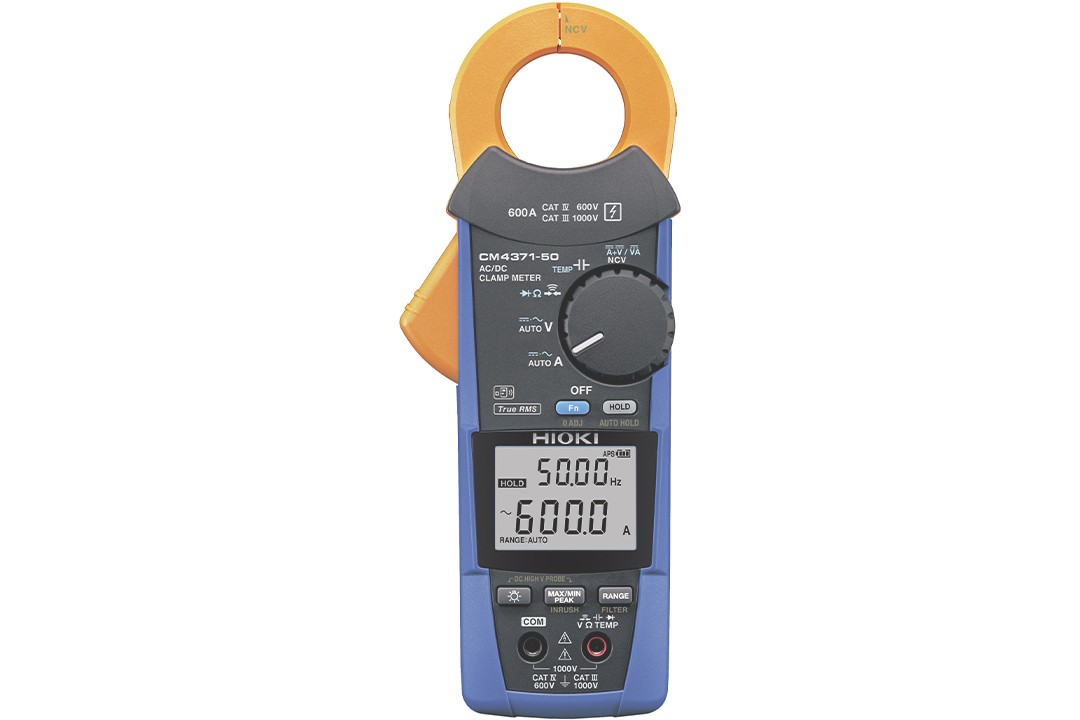

AC/DC鉗形表CM4371-50

AC/DC 20/600A；V、A、Hz、Ω等豐富的測量項目；有可無線傳輸數據的選件Z3210。

搭載高安全性+高功能DMM 交直流鉗形表600A

概要
規格
選件
相關下載
常見問題

?自動判斷交直流
?用于光伏面板的開路電壓檢查時最高可測DC 2000V（※1）
?同時顯示浪涌電流（INRUSH）的有效值和波形峰值
?支持無線！可將測量值傳輸至智能手機或平板設備中（安裝無線適配器Z3210時）
?通過軟件GENNECT Cross可進行1～30次的諧波分析（安裝無線適配器Z3210時）

產品特點名稱

※1需要使用選件P2000。單獨主機最高可測DC 1000V。

CAT IV 600 V, CAT III 1000 V

（使用P2000時）CAT III 2000 V, CAT IV 1000 V

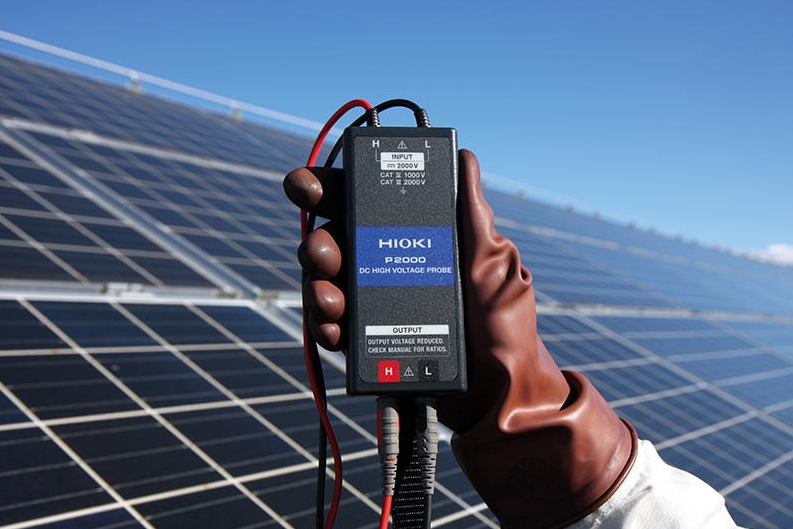

安全檢測高壓光伏發電設備

■ 最高可支持CAT III 2000V的高壓測量
■ 將直流高壓測試探頭P2000和日置HIOKI的鉗形表或萬用表（DMM）搭配使用，即可在不中斷系統的情況下安全地測量兆瓦級的光伏發電設備。

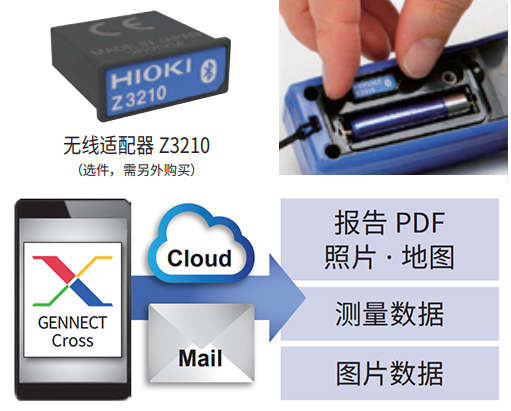

支持無線。無線通訊功能更方便！

支持無線適配器Z3210（選件）。
傳輸測量值至智能手機或平板設備中，能使用現場照片和圖紙快速創建報告。
測量值傳輸?shù)紼xcel表單中

提高工作效率。數字管理讓測量工作更省力！（Excel?直接輸入功能）
能將測量數據直接傳輸至使用Excel?制作的表格中，有助于提高測量現場的工作效率。
※通過無線適配器Z3210使用Bluetooth?通訊。
傳輸至專用免費軟件 GENNECT Cross

GENNECT Cross是日置測量儀器專用的免費應用程序，可進行測量結果的確認、管理、及其報告的制作。也可在終端將測試結果傳輸?shù)綔y量現場的照片或工程圖紙上、輸入手寫筆記等，在現場就能流暢得進行數據管理。
※通過無線適配器Z3210使用Bluetooth?通訊。
點擊此處了解 GENNECT Cross 的詳細信息
此外，使用HIOKI云服務GENNECT Cloud，實現數據的共享和管理。
點擊此處了解 GENNECT Cloud 的詳細信息

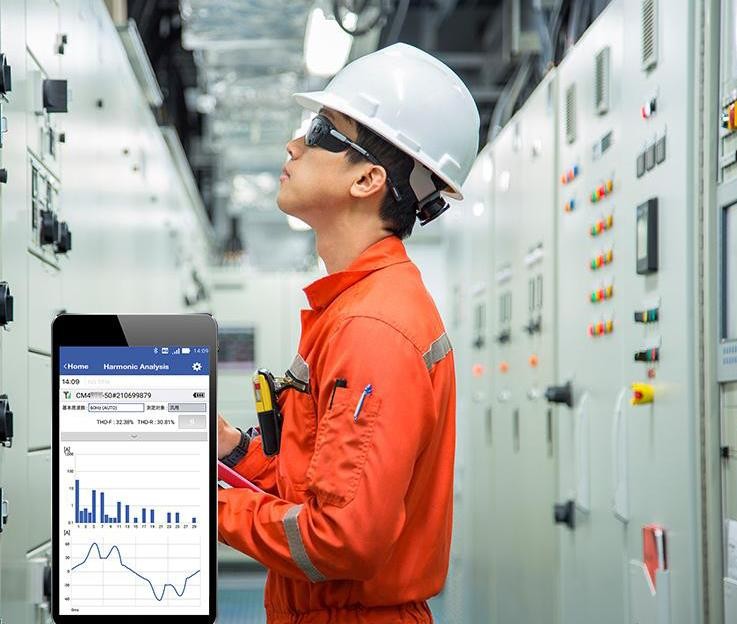

有助于現場的問題分析

使用GENNECT Cross的諧波分析功能可以測量電流或電壓的諧波。有助于進行電源系統等的問題分析。
※GENNECT Cross是通過Bluetooth?通訊將測量儀器和智能手機或平板設備連接的應用軟件。
※和GENNECT Cross連接時需要使用無線適配器Z3210。
點擊此處了解 GENNECT Cross 的詳細信息

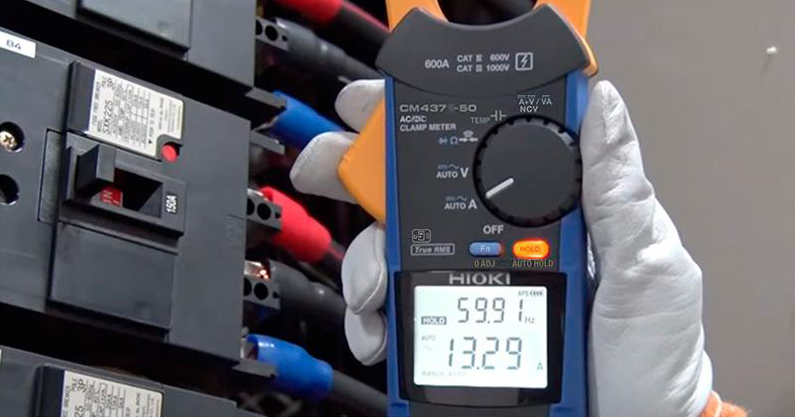

方便重復測量和記錄！

除了在測量過程中看不到數值顯示時很方便以外，當測量值穩定后，顯示值還能自動保持到下一次測量，所以非常便于進行重復測量和記錄。
（自動保持功能）

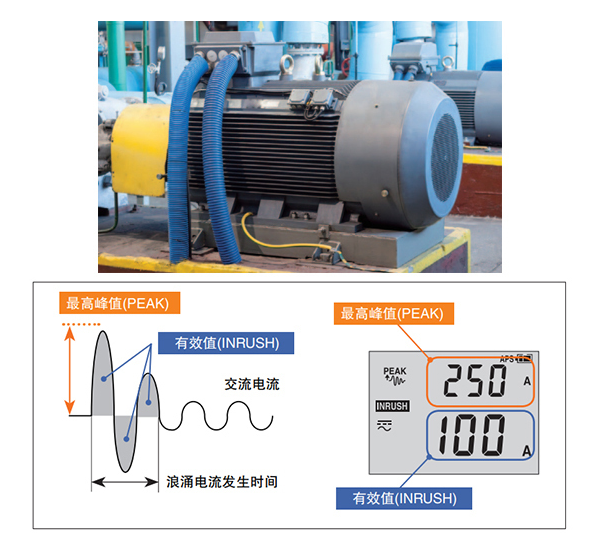

掌握啟動時的瞬態電流

同時測量電機啟動時等浪涌電流的有效值和焊接電流和最大峰值。與以100 ms為固定周期測量浪涌電流的鉗形表相比，它自動檢測并測量直到浪涌電流穩定的時間段（浪涌電流產生周期，幾十ms到幾百ms）。
即使浪涌電流周期超過100 ms，與100 ms固定方法相比，也可以進行精確測量。
無需單獨使用測試線護套

測試線和護套設計成一體化。可以通過滑動測試導線上的手指保護裝置輕松切換測量等級。此外，也不必擔心會丟失護套。

基本參數（精度保證時間1年，調整后精度保證時間1年）

直流電流量程	20.00 A/600.0 A, 基本精度: ±1.3% rdg. ±0.08 A (量程20A)
交流電流量程	20.00 A/600.0 A (10?1 kHz, 真有效值整流), 基本精度45 - 66 Hz : ±1.3% rdg. ±0.08 A (20A時)
波峰因數	量程20.00 A: 7.5 量程600.0 A: 3以下
交流+直流電流量程	20.00 A/600.0 A (10?1 kHz, 真有效值整流), 基本精度DC, 45 - 66 Hz : ±1.3% rdg. ±0.13 A (20A時)
直流電壓量程	600.0 ｍV～1000 V（使用P2000時600.0 V～2000 V）
交流電壓量程	6.000 V?1000 V, 4檔量程 (15?1 kHz, 真有效值整流), 基本精度45 - 66 Hz : ±0.9% rdg. ±0.003 V (6V時)
交流+直流電壓量程	6.000 V?1000 V, 4檔量程, 基本精度DC, 45 - 66 Hz : ±1.0% rdg. ±0.013 V (6V時)
電阻量程	600.0 Ω?6.000 MΩ, 5檔量程, 基本精度: ±0.7% rdg. ±0.5 Ω (600 Ω時)
靜電電容量程	1.000 μF?1000 μF, 4檔量程, 基本精度: ±1.9% rdg. ±0.005 μF (1 μF時)
頻率量程	9.999 Hz?999.9 Hz, 3檔量程, 基本精度: ±0.1% rdg. ±0.003 Hz (9.999 Hz時)
溫度（K）	-40.0?400.0 ?C, 精度: ±0.5% rdg. ±3.0 ?C + 溫度探頭精度
驗電	Hi: AC40 V?600 V, Lo: AC80 V?600 V, 50/60 Hz
諧波	[安裝 Z3210 時] 可以測量到電流中的諧波電平/含量/總諧波失真最高30次 * 可以用應用軟件（GENNECT Cross）顯示
其他功能	直流功率, 導通檢查, 二極管檢查, AC/DC自動判斷功能、DC電流·電壓的正負判斷功能、最大/最小/平均/波峰最大/波峰最小值的顯示、低通濾波功能、顯示值保持、背光燈、自動省電、蜂鳴音、調零等
防塵防水性	IP20 (完全干燥狀態下的電壓測量，鉗口閉合時) IP54 (存放時)
電源	7號堿性電池（LR03）×2 約40h（未安裝Z3210時），約20h（安裝Z3210并進行無線通訊時）其他條件： AC 10 A測量, LCD背光燈 OFF, 23°C參考值
可測導體直徑	φ33 mm, 鉗口尺寸: 69 W × 14 D mm
體積及重量	65 W × 215 H × 35 D mm, 340 g
附件	測試線L9300 ×1, 攜帶包C0203 ×1, 7號堿性電池(LR03) ×2, 使用說明書 ×2, 使用上的注意事項 ×1
