● 豐富的選件，覆蓋廣泛測試需求的硬件系統
● 整體的性能評價和預先驗證，為客戶提供可靠準確的測試方案
● 友好的圖表顯示界面，即時的數據保存，提高開發效率
-

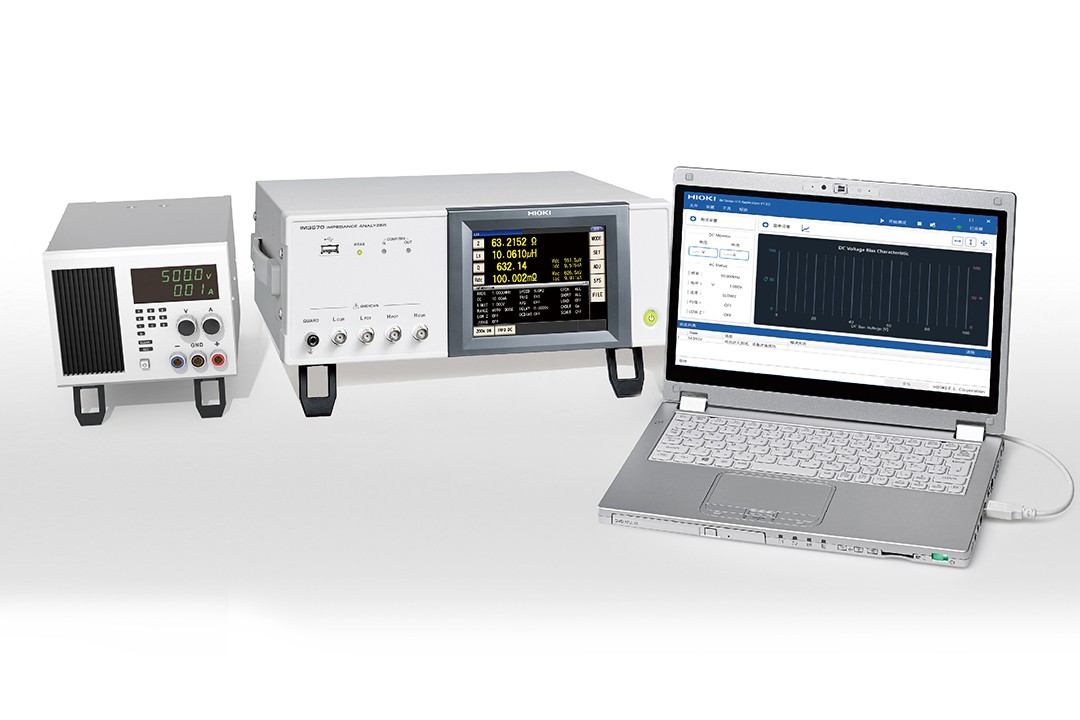

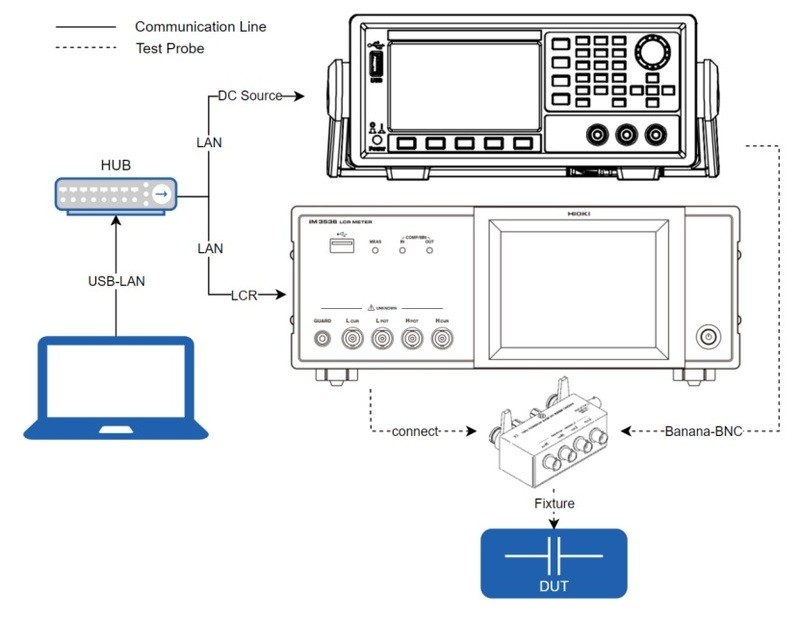

系統構成 -

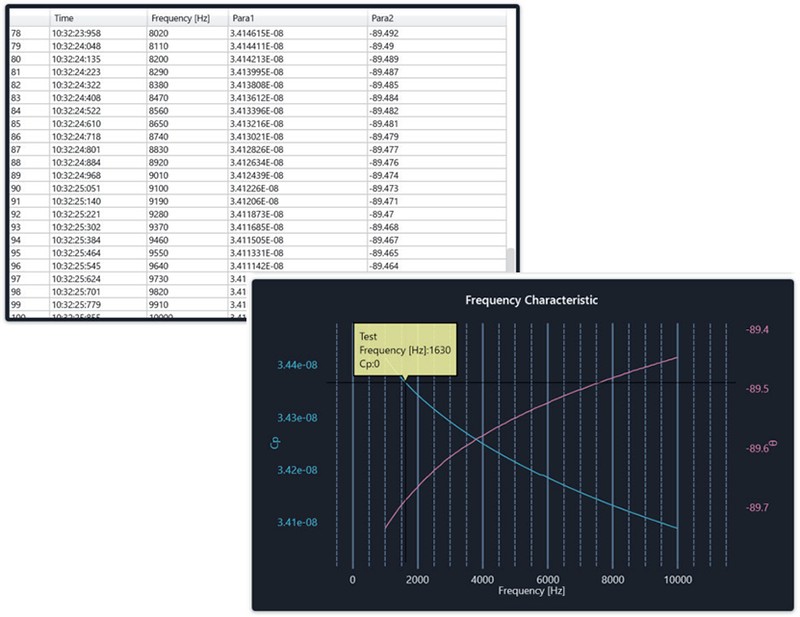

軟件界面-列表顯示和頻率特性
產品參數
| 功能 | 偏置電壓掃描測試， 交流電壓掃描測試， 頻率掃描測試 開短路補償， 電源監視， LCR監視 序列測試 充放電延時， xlxs(xls)/png/setting文件保存 | ||
|---|---|---|---|
| 測試項目 | Z， Y， θ， X， G， B， Q， Rs， Rp， Ls， Lp， Cs， Cp， D | ||
| 精度系數α （與IM3570的基本精度相乘） | 量程 | ～100kHz | 100.1kHz～ |
| 1kΩ量程以下 | 1.5 | 1.5 | |
| 10kΩ量程以上 | 1.5+0.2×fL fL: 測試頻率[kHz] | 5+1×fH fH: 測試頻率[MHz] | |
| 通信端口 | USB, LAN, RS-232C | ||
| 配件清單 | USB Key， U盤(軟件、使用說明書)， DC電壓偏置單元(9268-10或特殊品)， 電壓偏置用電源(CN010-10, CN010-20)， 連接線(電源 ? 偏置單元之間)， USB電纜L1002， 使用說明書 | ||
| 支持OS | Windows 10 (64bit), Windows 11 | ||
主機參數
| 型號 | 名稱 | 電壓范圍 | 頻率范圍 |
|---|---|---|---|
| CN010-10 | 直流電壓偏置測試系統 | 1.0 V～500 V (0.1V step) | 100 kHz～5MHz (HIOKI IM3570) |
| CN010-11 | 無配套電源 | ||
| CN010-20 | -40.00 V～+40.00 V (0.01 V step) | 40 Hz～5MHz (HIOKI IM3570) | |
| CN010-21 | 無配套電源 |
適配主機

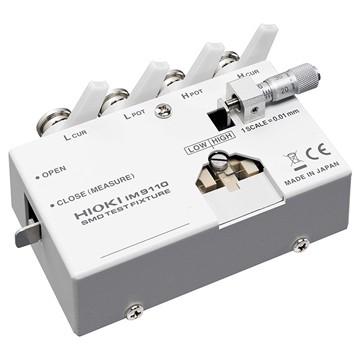

測試治具
