在實際測量的同時介紹面向電池生產線的新產品“電池絕緣電阻測試儀BT5525”的功能。監測微小的電壓和電流的功能，檢測生產工序中污染物的BDD功能 、以及能看到波形的PC端軟件。

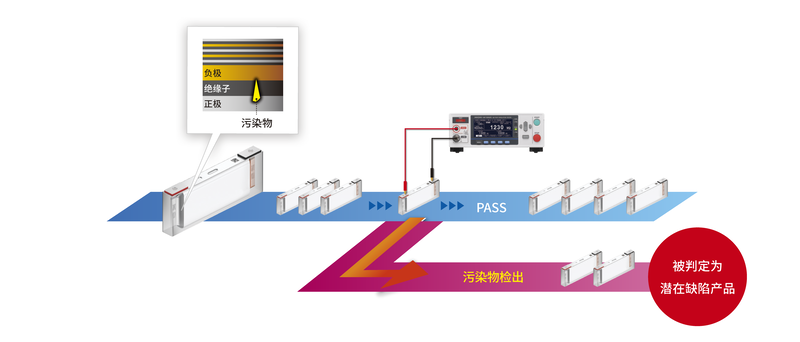

BDD（微短路檢測）功能是一種可以在注入電解液之前的電芯階段，檢測出由于污染物（金屬異物混入）引起的微小絕緣故障的檢查功能。在生產過程的早期階段，發現并排除缺陷產品，可以有效避免出貨后因發熱導致的火災事故或故障等風險。規避這些故障隱患可以生產出不易老化且用電性能優越的電池。

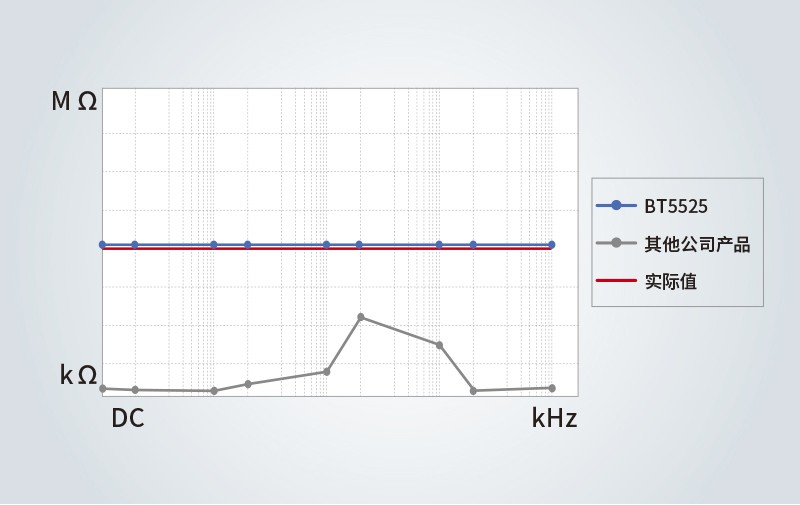

憑借針對絕緣電阻測試儀的多年測試技術的研發和設計經驗，大幅降低了外部干擾的影響。 實現無偏差且穩定的絕緣電阻測試，以及能夠檢測出因污染物導致電池內部絕緣故障的異常。

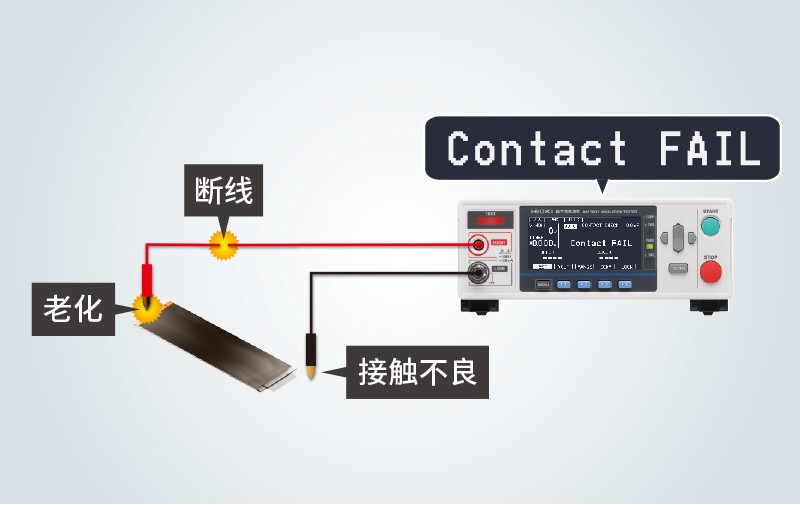

搭載了通過對測量端子間的電容（雜散電容、被測物的電容）進行測量，可以判斷被測物是否正常接觸的接觸檢查功能。

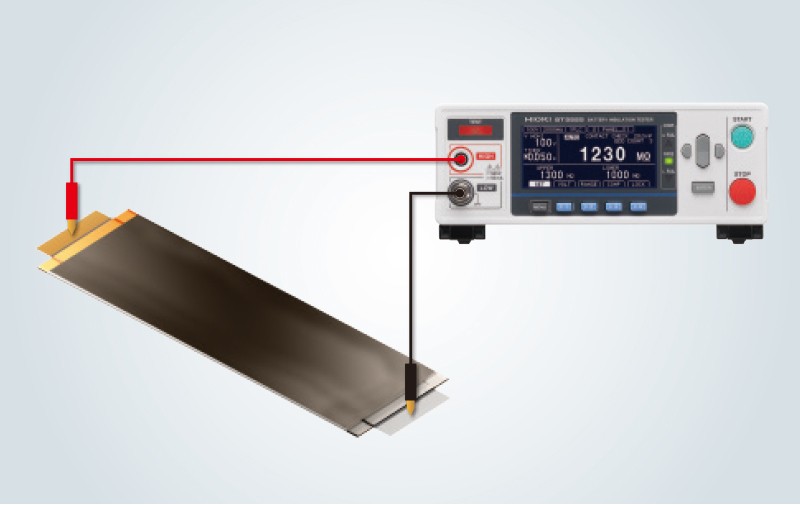

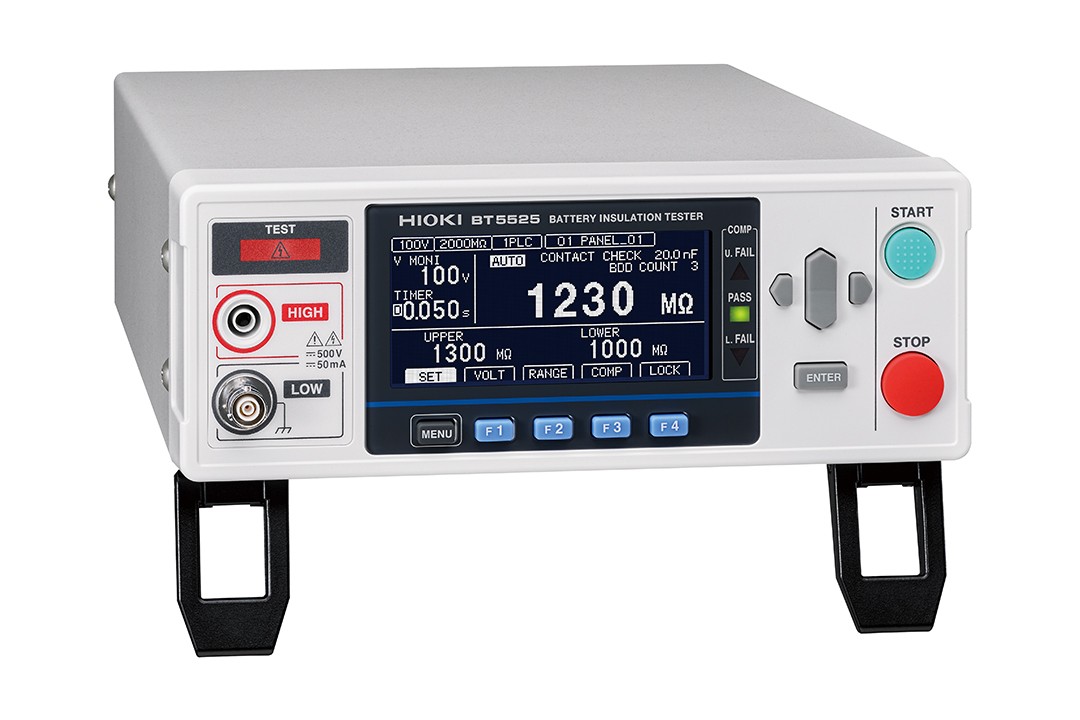

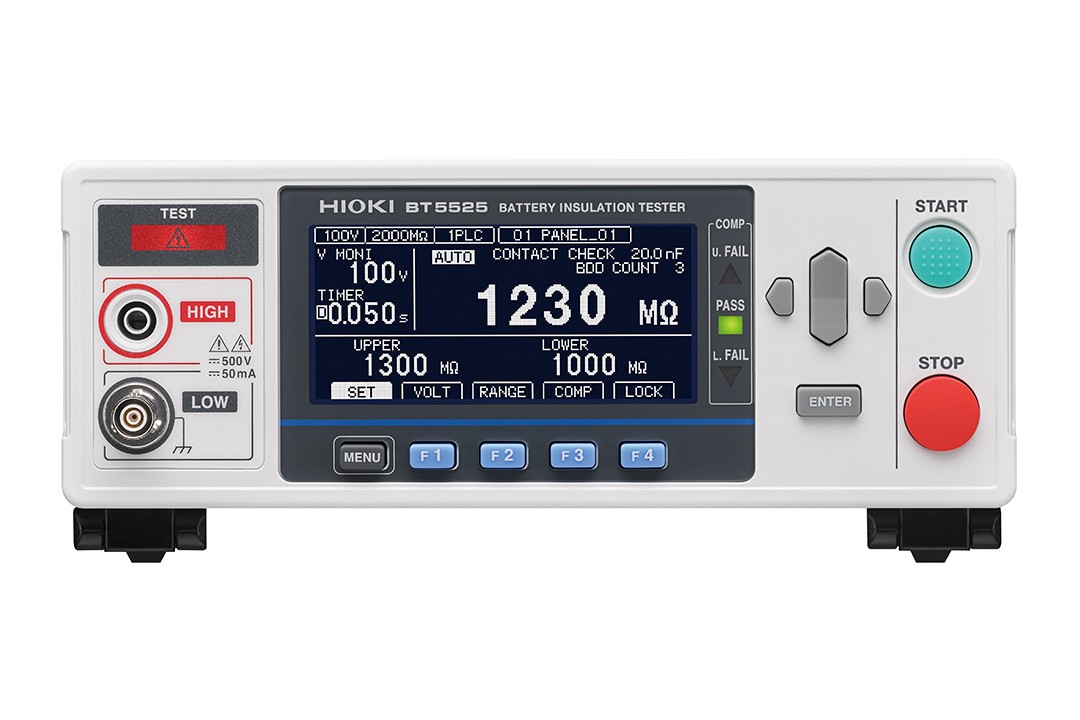

BT5525 是檢測注液前電芯的電極是否絕緣的測量儀器。
最大測試電壓500V。滿足測試條件的情況下，它還可用于檢查模組或電池包的電極與外殼之間的絕緣情況。

BT5525 可將被測物以最大50 mA 快速充電，殘余電荷以最大 4 0 m A 快速放電。
通過顯著提高充放電性能，充電速度是原機型* 的25 倍，放電速度是原機型的約4 倍 。能夠縮短容量不斷增加的電池的絕緣電阻測試時間。
* 與我司絕緣電阻測試儀 ST5520 比較

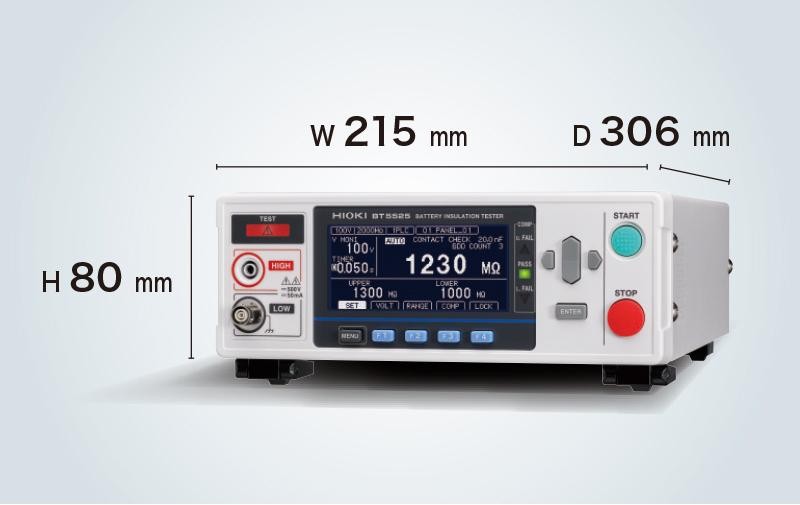

憑借產品設計多年的技術積累，保證高性能的同時實現了輕量化。在構筑測試系統設備時安裝本儀器，可減小設備本身的體積。通過引進小型測試系統設備，使有限的生產空間能得到充分利用。

通過嚴選有針對性的必要功能和性能，來進行絕緣電阻測試，實現了高性價比。

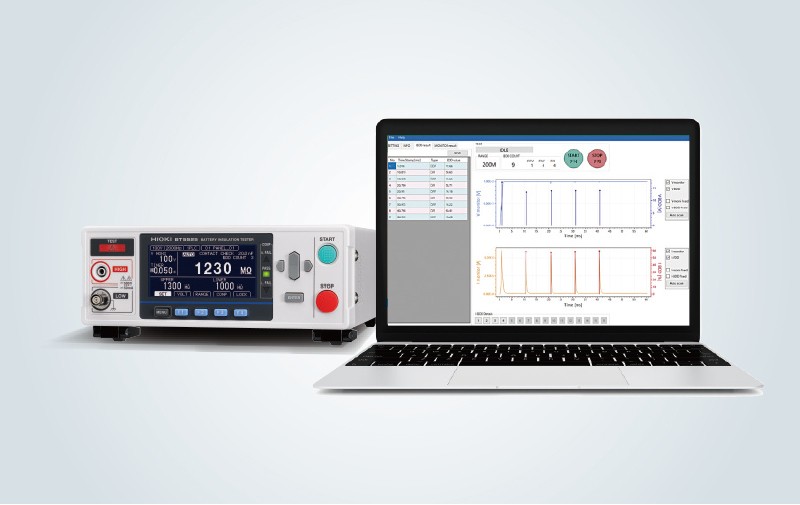

絕緣電阻測試中電壓電流的變化，能夠使用專用的PC 應用軟件來顯示。
測試電壓最大可輸出500V?？梢詽M足從電動汽車搭載的大型電芯到小型電芯的絕緣電阻測試條件。

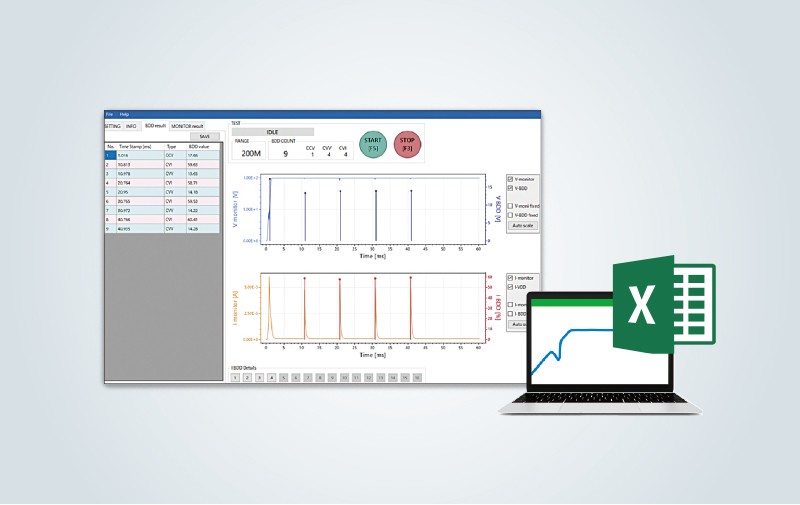

使用免費的PC 應用軟件來確認電壓和電流的變化。
波形的確認有助于測試結果的分析以及確定檢測線上設置的判定標準。
數據可以以 CSV 格式輸出，因此使用 Excel 等軟件也可以確認波形。
