通過交流注入法（AC-IR）測量老化后電池的開路電壓和內阻，檢查電池或電池包是否滿 足出貨要求。

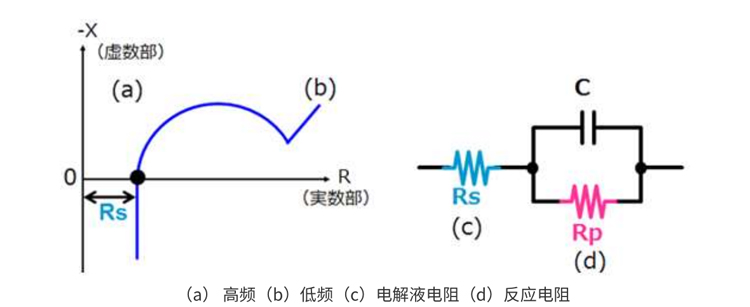

從理論分析和大量實驗證明，電池工作狀態及預計使用壽命與內阻具有密切的關系，目 前國內外使用的電池監測設備及電池狀態分析設備都是以電池內阻為主要指標，結合電 池內阻的變化速率及歷史數據，建立起專家系統，對電池狀態進在線評估，預計其使用 壽命。 下圖為鋰電池的內阻模型：

1. 歐姆電阻：由極板、匯流排、極柱、電解液、隔膜等的電阻組成，它們服從歐姆定律。
2. 極化電阻：它包括濃差極化電阻和電化學極化電阻，由擴散極化電阻、電荷傳遞電阻組 成，是由電極動力學過程和物質轉移引起，它們不服從歐姆定律。 濃差極化：電流通過蓄電池后，引起正負電極表面附近的電解液濃度變化，進而產生濃 極化電動勢，其大小與電流大小、溫度、電極反應速率、電遷移、擴散速度有關。 電化學極化：當電流通過蓄電池時，由于電極過程某一步的遲緩，阻礙了電極過程的進 行，使電極電位離開平衡電極電位。其大小與電流大小、溫度、電極真實有效表面積等  因素有關。

使用日置電池測試儀系列，通過交流放電法（AC-IR）測量電池內阻。其優點在于：
1. 安全可靠：電池工作主回路不接入任何器件，測量回路設計有限流電阻和保險管，測量 回路為高阻設計，電池工作回路和測量回路安全獨立，互不影響。
2. 放電電流小，不對蓄電池產生沖擊，不會造成柵極板變形及活性物質脫落，對電池壽命 無影響。
3. 測試精度高，測試結果是電池的真實內阻，和測量時間、測試電流等無關，具有客觀 性，便于數據橫向比較。

生產線上使用的電池測試儀：
BT3562A、BT3563A、BT3564
可便攜使用的電池測試儀：BT3554-51+L2020

※ 記載的內容是根據 2022 年 8 月發行的儀器型號。產品參數可能會有更改，請以現在 發行的為準。
