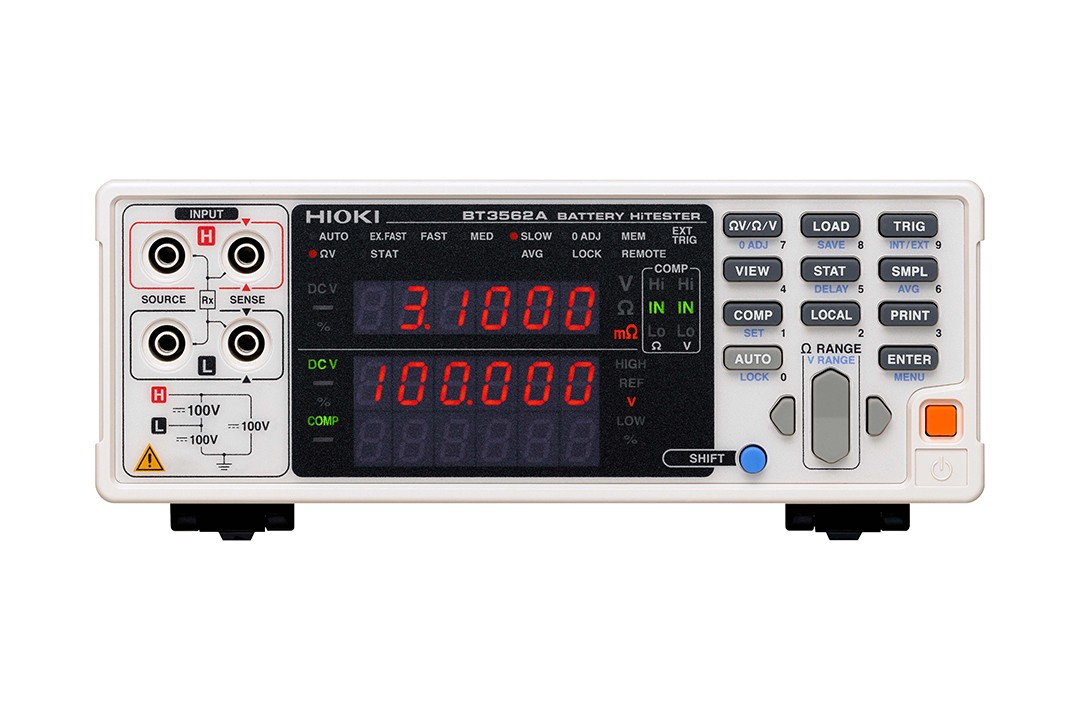

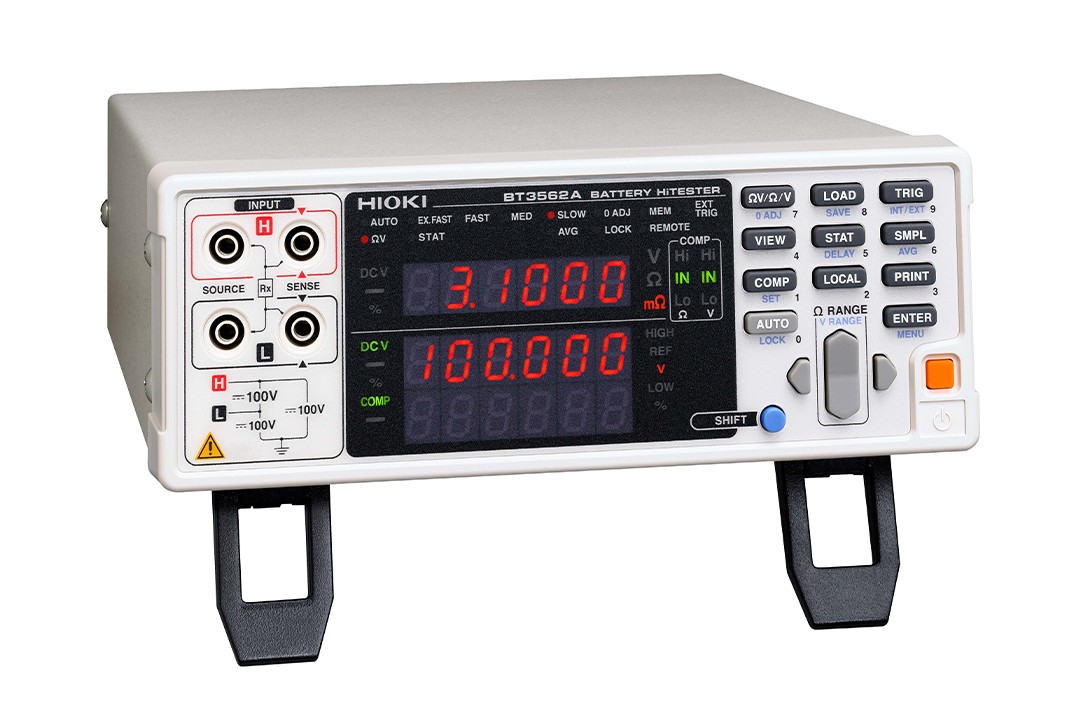

電池測試儀 BT3562A（BT3562替代型號）

用于測試xEV大型電池、100 V以下的中型電池組的測試

概要
規格
選件
相關下載
常見問題

?同時測試內部阻抗和開放型電壓
?用于測試xEV大型電池、100 V以下的中型電池組的測試
?內部阻抗（AC-IR）測量量程: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
?開放型電壓測量量程: 6 V/60 V/100 V
?接口搭載LAN

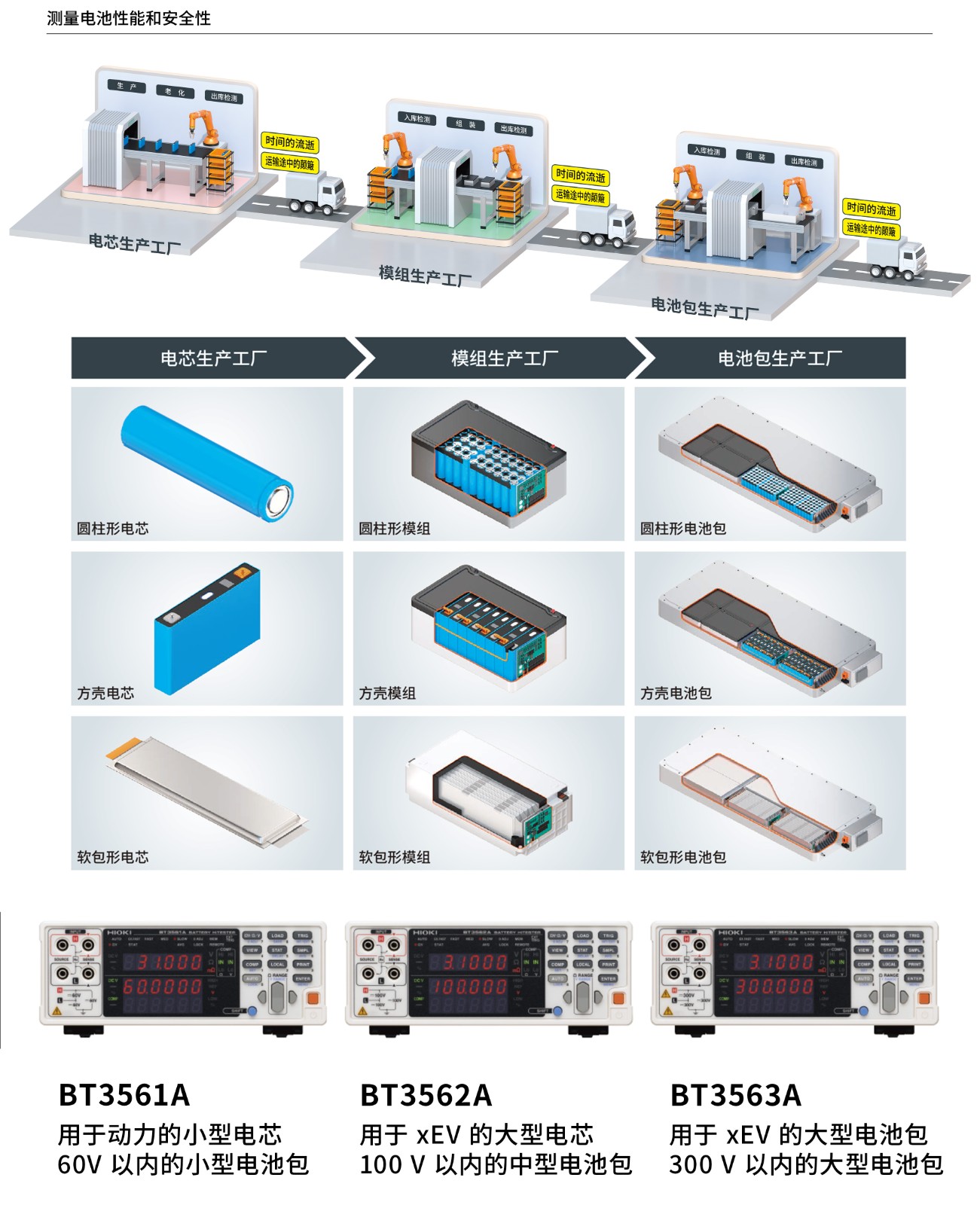

通過測量內阻（AC-IR）與開路電壓（OCV）來確認電池的性能和安全性

通過測量內阻( AC-IR )和開路電壓( OCV )，可以檢查完成的電芯、模組和電池包的品質。

在電芯生產工廠生產的電芯、通過出庫檢測后，被送到模組生產工廠。隨著時間的流逝以及在運輸途中的顛簸，會引起不良的發生。通過入庫檢測后，再集成電池模組或者電池包。

BT3561A
用于動力的小型電芯、60V以內的小型電池組
開放型電壓測量量程: 6 V/60 V
內部阻抗測量量程: 30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

BT3562A
用于測試xEV大型電芯、100 V以內的中型電池包
開放型電壓測量量程: 6 V/60 V/100 V
內部阻抗測量量程：3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

BT3563A
用于測試xEV大型電池包、300 V以內的中型電池包
開放型電壓測量量程: 6 V/60 V/300 V
內部阻抗測量量程: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ

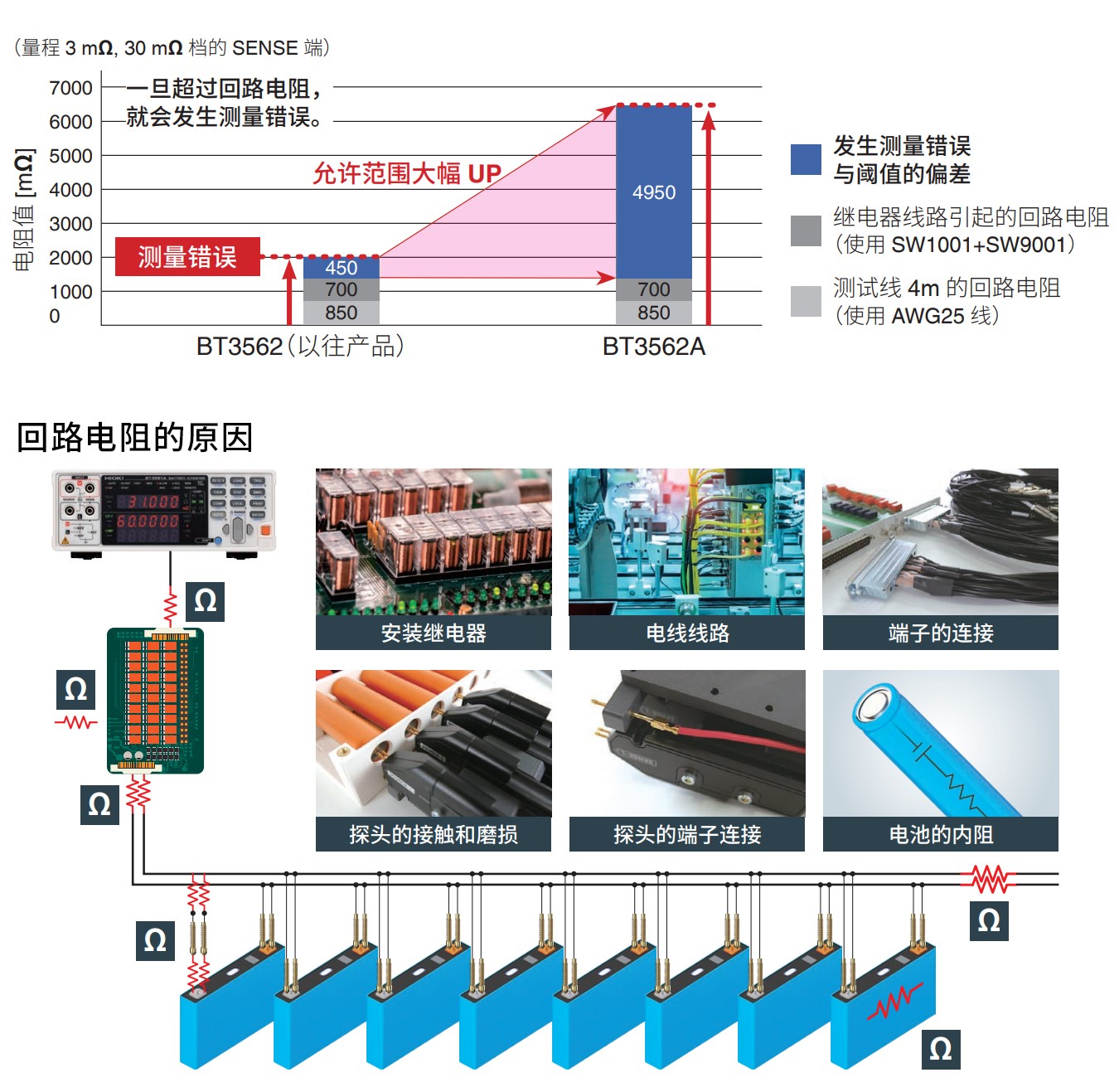

削減檢測系統產線的構建成本?管理工時

通過提高允許范圍所能解決的課題
· 繼電器選擇項的增加
· 可使用長測試線 *
· 可使用細測試線 *
· 減少探頭的交換次數

使用繼電器的多通道檢測系統的構建變得非常簡單。
工作中的系統的維保周期也變長，削減了管理工時。

* 30 m Ω 量程、往返距離 8 m 時，可以使用相當于 2.2 Ω 的 AWG29。

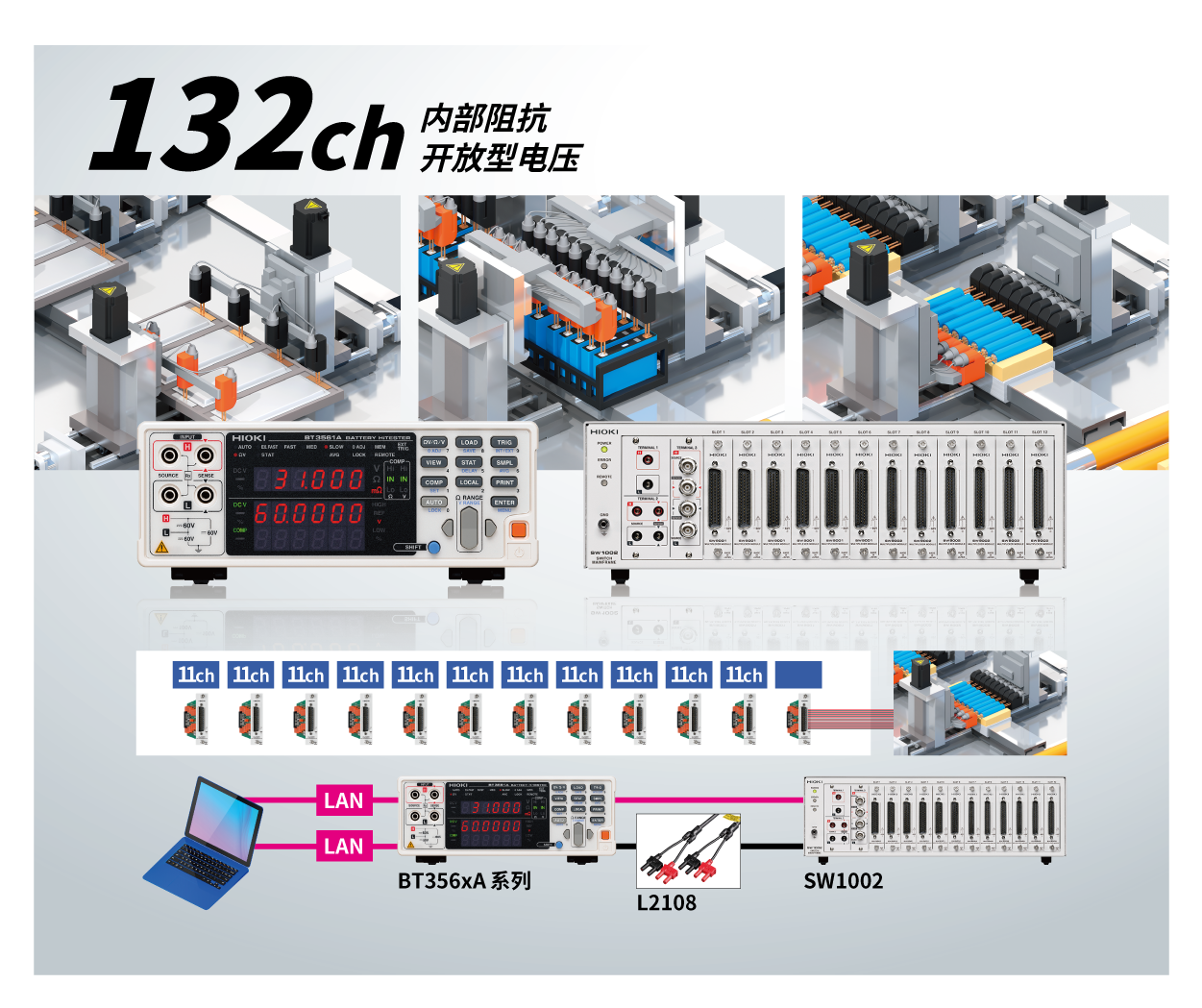

增加測量通道、自動切換

使用掃描模塊機架 SW1001、SW1002，可增加測量通道數。
此外、「BT356xA 系列與 DM7276」、「BT4560 與 DM7276」等、2 種測量儀器可以組合控制進行掃描測量。

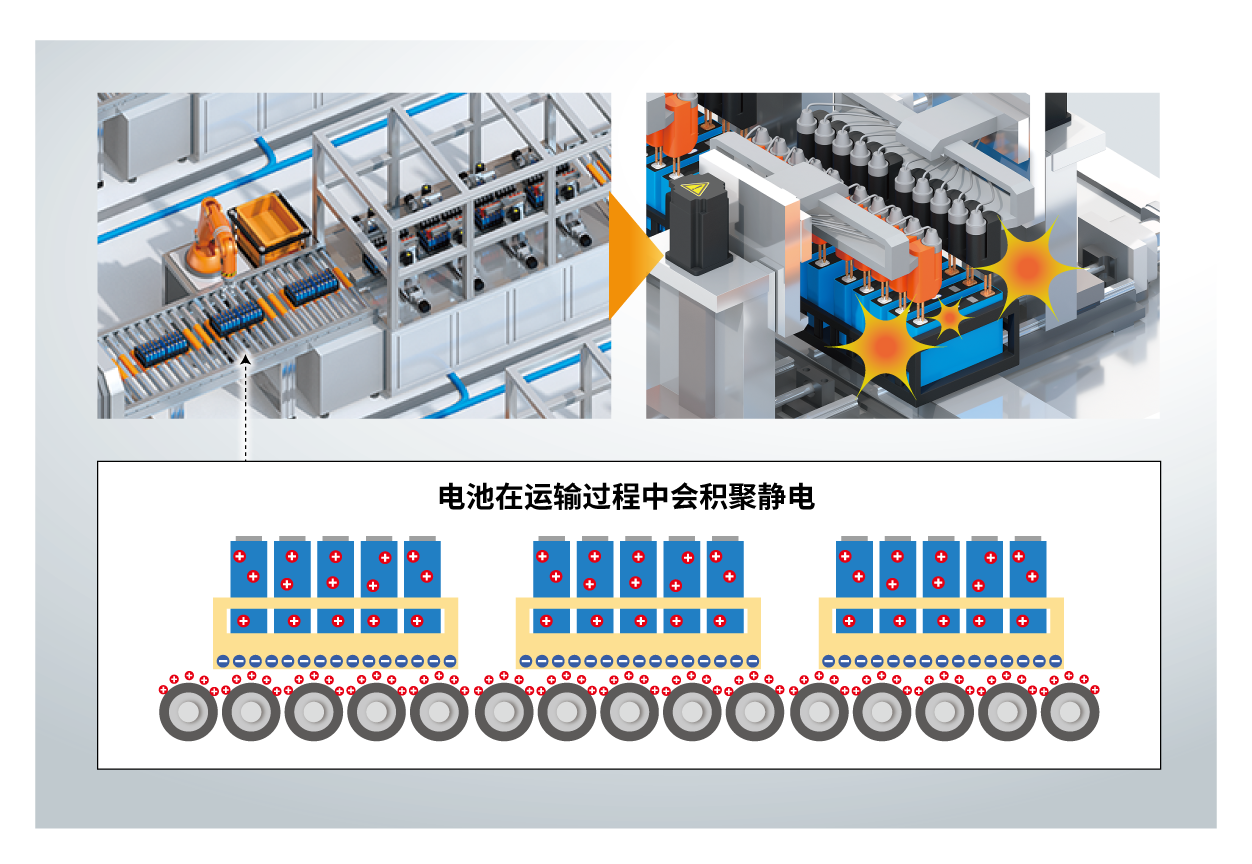

防止靜電引起的測量儀器的故障

在生產線上，電池在傳送帶等上傳輸時會帶電。電池與探頭接觸的話，會引起測量儀器帶電、導致故障發生。
BT356xA 系列的設計可以允許接觸 ±30 kV 的靜電 *。防止由于靜電而造成的故障，減少生產線的停機時間。
* ±30 kV IEC 61000-4-2 接觸放電

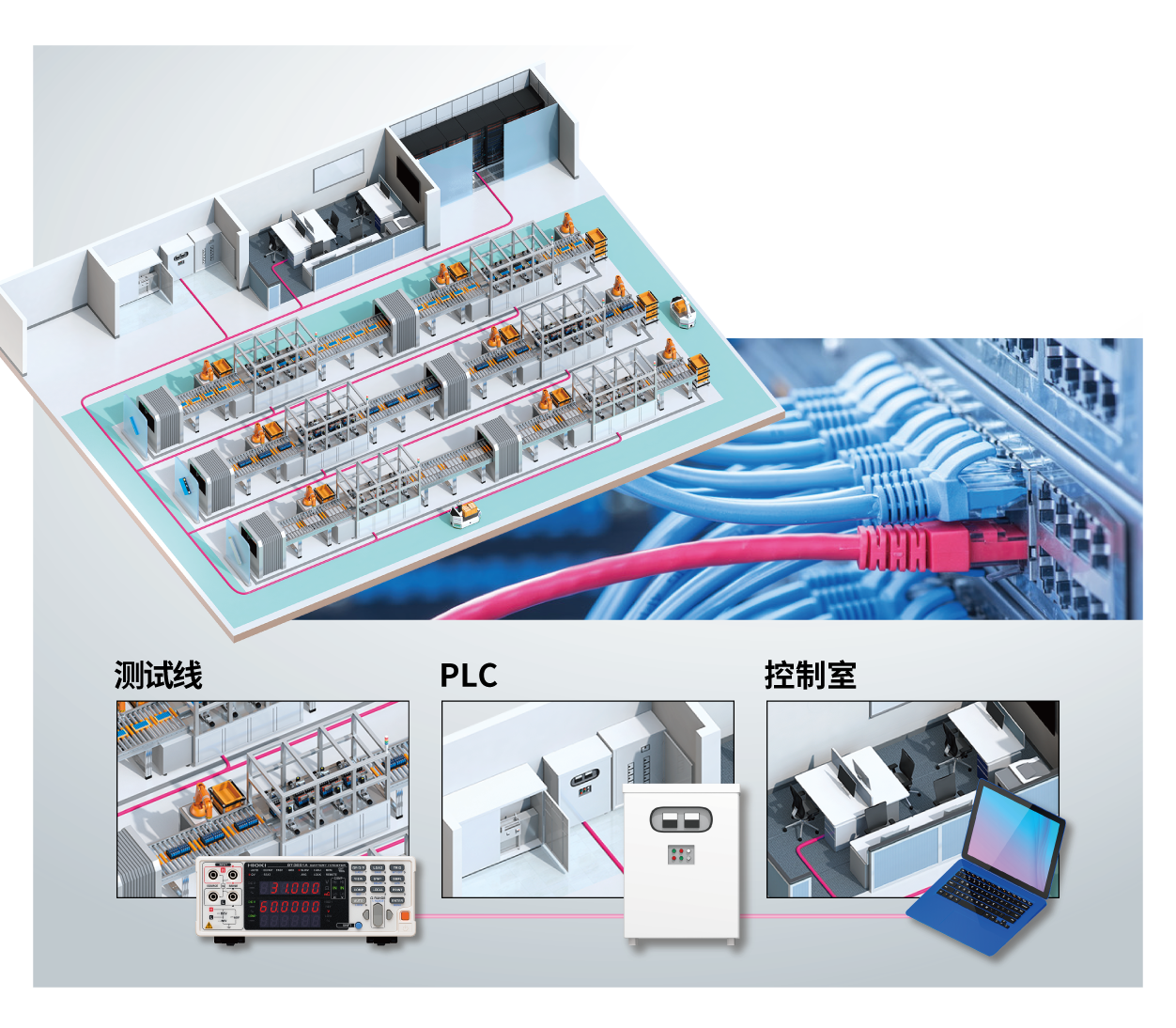

標配 LAN

BT356xA 系列標配 LAN 接口。與 PLC*2 控制系統的連接變得更為方便。因為能夠使用較為容易入手的 LAN 網 線，無論在系統搭建時、還是在維保時，都能實現成本的削減。
此外，產品設計更具有抗干擾性和耐靜電性，從而避免了系統故障。
*1: 最大 30 m
*2: Programmable Logic Controller, 自動控制系統
電池內阻開路電壓測量

可以同時測量電池的內阻和開路電壓。
AC-IR方式可在短時間內進行測量，測量重復性高，因此適用于電芯和電池模組的入庫檢測 / 出庫檢測。
最大1000 V輸入電壓的機型( BT3564 )，可以統一測量電池組包總電阻。
因為具有高精度的3 mΩ范圍，所以也可以用于極耳焊接部和母線的電阻測量。

基本參數（精度保證時間1年，調整后精度保證時間1年）

阻抗測量量程	3 mΩ（最大顯示: 3.1000 mΩ, 分辨率: 0.1 μΩ, 測試電流: 100 mA） 30 mΩ（最大顯示: 31.000 mΩ, 分辨率: 1 μΩ, 測試電流: 100 mA） 300 mΩ（最大顯示: 310.00 mΩ, 分辨率: 10 μΩ, 測試電流: 10 mA） 3 Ω（最大顯示: 3.1000 Ω, 分辨率: 100 μΩ, 測試電流: 1 mA） 30 Ω（最大顯示: 31.000 Ω, 分辨率: 1 mΩ, 測試電流: 100 μA） 300 Ω（最大顯示: 310.00 Ω, 分辨率: 10 mΩ, 測試電流: 10 μA） 3 kΩ（最大顯示: 3.1000 kΩ, 分辨率: 100 mΩ, 測試電流: 10 μA）測試代表精度: ±0.5% rdg ±10 dgt（3 mΩレンジ）, ±0.5% rdg ±5 dgt（30 mΩ量程以上）測試電流頻率: 1 kHz ±0.2 Hz 測量方法交流4端子法
電壓測量量程	6 V（最大顯示: 6.00000 V, 分辨率: 10 μV） 60 V（最大顯示: 60.0000 V, 分辨率: 100 μV） 100 V（最大顯示: 100.000 V, 分辨率: 1 mV）測試代表精度: ±0.01% rdg ±3 dgt
測量應答時間	10 ms
采樣時間	Ω或V (60 Hz): 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW) ΩV (60 Hz): 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW) Ω或V (50 Hz): 4 ms (EX.FAST), 12 ms (FAST), 42 ms (MEDIUM), 157 ms (SLOW) ΩV (50 Hz): 8 ms (EX.FAST), 24 ms (FAST), 84 ms (MEDIUM), 259 ms (SLOW)
功能	聯系檢查功能, 調零功能, 脈沖測量功能, 比較器功能 (Hi/ IN/ Lo), 統計運算功能 (最大30,000組數據), 延遲功能, 平均功能, 設置保存功能 (面板保存) , 存儲功能, LabVIEW?驅動對應

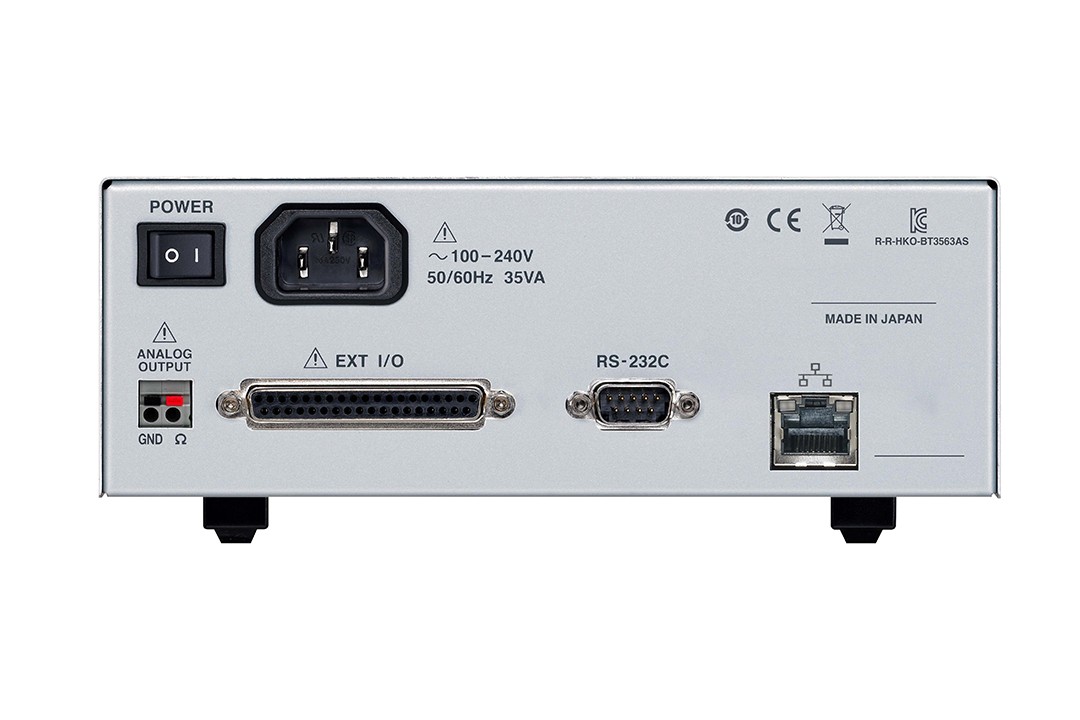

接口	LAN (TCP/IP, 10BASE-T/100BASE-TX) RS-232C (最大38.4 kbps, 打印機I/F兼用) EXT I/O (37-pin Handler interface) 模擬輸出 (DC 0 V?3.1 V)
電源	AC 100 V ? AC 240 V, 50 Hz/60 Hz, 35 VA max.
尺寸?重量	215W × 80H × 295D mm, 2.4 kg
附件	使用說明書 ×1, 電源線×1, 使用上的注意事項 ×1
