高精度測量直流12000A（最大）的大電流。

用于汽車和鐵路等運輸設備中的零件的表面處理（電鍍）設備以及電子部件等工業應 用設備需要具有數千安培輸出容量的高性能直流電源。準確測量電源的輸入/輸出特 性對于開發和維護具有低紋波直流輸出，高效率，輕量，靜音和高耐久性的高性能直 流電源至關重要。通常，沉積在元件上的鍍膜量與施加的電流成比例。換句話說，由 于鍍膜厚度由施加電流的控制量來控制，因此有必要高精度地測量施加電流。

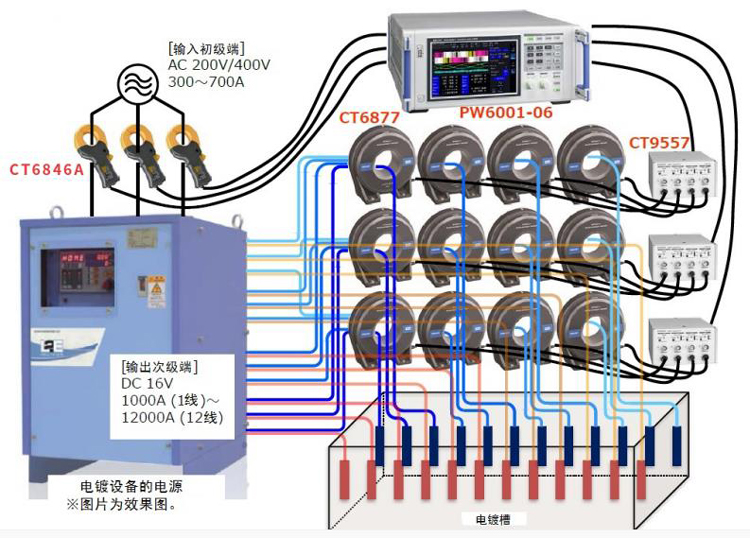

下圖顯示了電鍍系統電流測量系統的推薦配置示例。

?電鍍?cè)O(shè)備的電源輸入側：鉗形電流傳感器CT6846A×3個

?輸出次級側：閉口型電流傳感器CT6877×12個

?最多可增加4個電流傳感器輸出：傳感器單元CT9557×3

通過將測得的電流和電壓輸入功率分析儀PW6001-06，可以獲得電流值和輸入/輸出 轉換效率的加法計算。

功率分析儀 PW6001-06×1臺

AC/DC電流傳感器 CT6846A（額定1000A，工頻精度±0.3% rdg. ±0.01% f.s.）×3臺

AC/DC電流傳感器 CT6877（額定2000A，DC精度±0.04% rdg. ±0.008% f.s.）×12臺

傳感器單元：CT9557（4ch多條配線計算功能）×3臺

※記載的內容是根據 2022年8月發行的儀器型號?？赡茉诋a(chǎn)品款式上有更改，請以現在 發行的為準。
