非接觸式CAN傳感器SP7000系列在屏蔽線上檢測CAN信號。您無需處理CAN電纜或使 用子線束，就可以在想要獲取CAN數據時立即獲取信號。

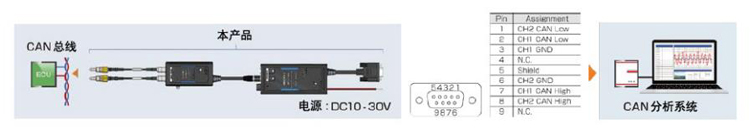

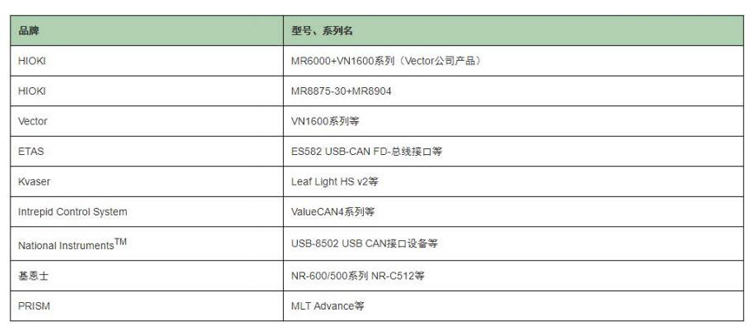

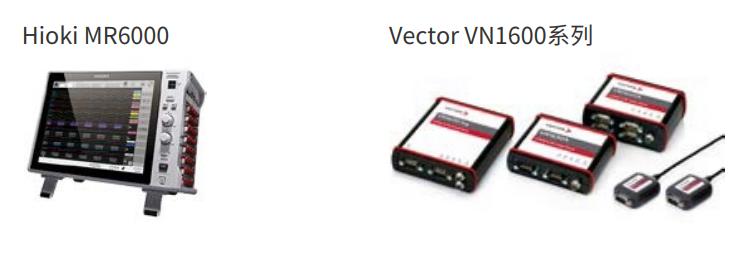

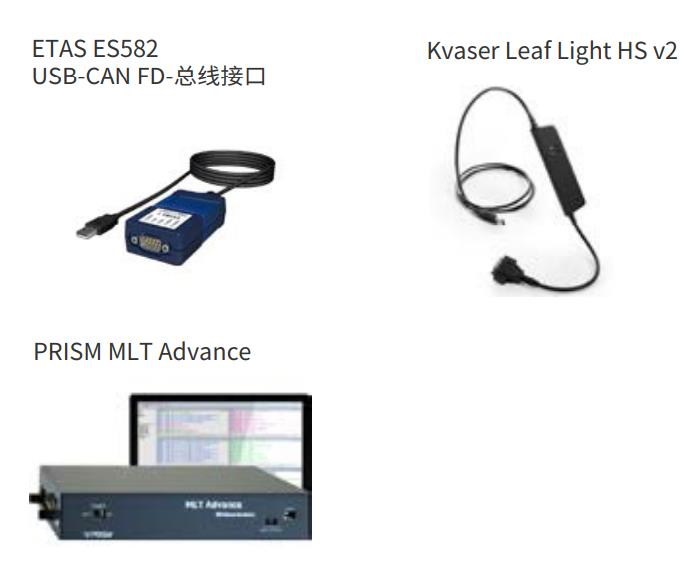

將本產品連接到CAN分析系統的輸入端子（Dsub 9pin），即可立即使用。

使用之前，請務必檢查所用設備的引腳分配。特別是在使用CH2時，有些設備的引腳排 列與SP7000系列的設備不同，并且某些設備無法輸入（不支持2通道輸入）。

也可以使用適配器（定制產品）將其連接到示波器，該適配器將輸出端子從Dsub 9pin端 子轉換為BNC端子。

※非接觸式CAN傳感器可消除檢測到的信號的干擾和波形失真，將其轉換為穩定的CAN 信號并輸出。

它不會直接在CAN總線上重現信號波形。

（SP7002-2）

（SP7002-3） Dsub-BNC轉換適配器

可以根據使用的示波器指定從Dsub引腳輸出到BNC端子的信號。 例）想要將CH1 CAN Low和CH2 CAN Low輸入到示波器時， 將 BNC1→CH1 CAN Low ? CH1 GND（Pin2-Pin3） BNC2→CH2 CAN Low ? CH2 GND（Pin1-Pin6） 作為輸出信號。

P7001-90非接觸式CAN傳感器（適用于CAN FD/CAN）

SP7002-90非接觸式CAN傳感器（僅適用于CAN）

Dsub-BNC轉換適配器（定制產品）

※連接到BNC終端設備（例如示波器）時是必需的。使用Dsub 9pin端子連接到設備時不 需要。

※記載的內容是根據 2020年6月發行的儀器型號。可能在產品款式上有更改，請以現在 發行的為準。
