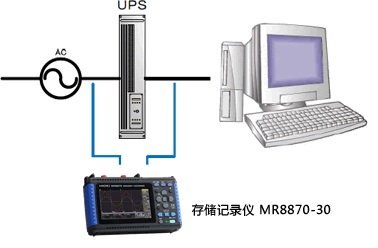

安全、輕松的觀測UPS的初級交流輸入電壓波形和次級輸出電壓波形

· 存儲記錄儀 MR8870-30 小巧輕便，非常適合帶到有 UPS 的場所進行使用。
· 可直接 2ch 輸入交流 100V 或交流 200V 電線的電壓。
· 通道間絕緣， 1 臺儀器即可安全讀取輸入交流電壓和輸出交流電壓。
· 將輸出的交流電壓設置"電壓下降觸發"，從而可輕松捕捉停電時的波形。

·MR8870-30 捕捉的波形是平常工業用供電方式的 UPS 的停電時的波形。
這種方式通常直接輸出工業用供電，感知到停電時，可切換成由電池供電的逆變器，并觀測所輸出的電壓。
·需要注意的是，也有切換時波形的瞬態變化，停電時的供電電壓波形變?yōu)榫匦尾ǖ腢PS。 根據連接設備的情況，也有無法正常運作的部分。

·使用插座輸入線9448和轉換適配器9199，可以簡單的連接交流100V的插頭，因此能實現更為安全的布線。
※9488輸出部分為香蕉端子，因此為了連接MR8870-30的輸入BNC端子，需要使用9199來進行轉換。

存儲記錄儀MR8870-30（僅主機）
插座輸入線9448
轉換適配器9199（接收頭香蕉端子-輸出BNC端子）

※記載的內容是根據 2017年5月發行的儀器型號?？赡茉诋a(chǎn)品款式上有更改，請以現在發行的為準。
