存儲記錄儀 MR8870-30
返回上一頁和示波器一樣，1臺即可觀測波形和記錄真有效值的變化！

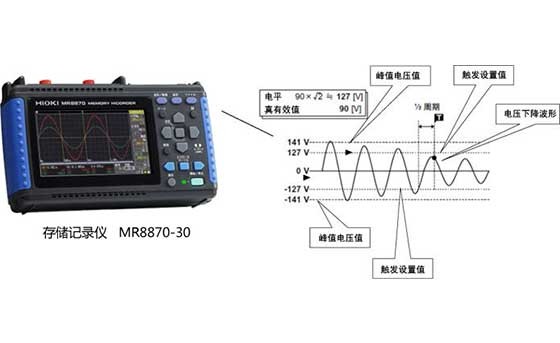

2種模式：瞬間波形模式和真有效值的記錄模式
最大2通道+4個邏輯通道
1 MS/s
內存 2 MW (1 ch)
12bits A/D 分辯率
電池或AC適配器操作
CF卡
- 概要
- 規格
- 選件
- 相關下載
- 主機升級
- 解決方案
- 常見問題

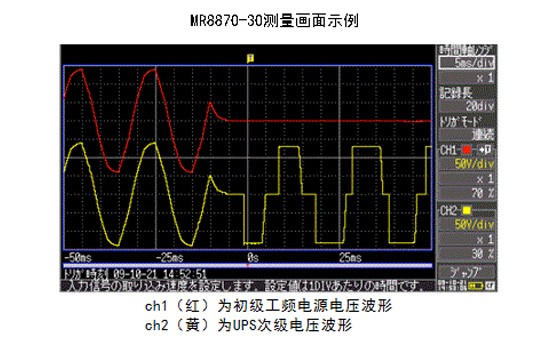

● 除了瞬間波形模式，還新增加了真有效值變化的記錄模式
● 可實時保存至CF卡中
● 通過2臺同步+附件PC應用軟件可作為4ch儀器來使用
● 緊湊機身，輕松攜帶，直觀顯示，方便操作
● 超小型卻絕不1M采樣率的高性能
● 外形小巧，寬屏QVGA-TFT液晶
基本參數
| 通道數 | 2個模擬通道＋4個邏輯通道 （模擬通道和主體之間是絕緣的，邏輯GND和主體之間是共通的） |
|---|---|
| 測量量程 （10div滿量程) | 10mV～50V/div，12量程，分辨率：量程的1/100 |
| 最大額定電壓 | DC 400V，對地：AC/DC 300V測試等級II |
| 頻率特征 | DC～50kHz (-3dB) |
| 時間軸 （MEM時） | 100μs～5min/div，20檔量程，時間軸的分辨率100point/div，時間軸擴大：×2～×10的3段，壓縮：1/2～1/1,000的9段 |
| 記錄間隔 （真有效值時） | 1ms~1min，16檔設置，采樣周期：200μs固定（交流電壓/電流是1000真有效值數據/s），包絡線模式經常ON※僅記錄每個記錄間隔的最大值和最小值 |
| 測量功能 | MEM記錄（高速記錄），真有效值記錄（50/60Hz/DC專用） |
| 內存容量 | 12位×2MW/ch |
| 保存媒體 | CF卡TYPEⅠ卡槽×1，最大到2GB |
| 顯示屏 | 4.3英寸WQVGA-TFT彩色液晶（480×272點） |
| 顯示語言設置 | 中文、日文、英文 |
| 外部接口 | USB：標準USB2.0，系列迷你B接口×1 功能：和計算機連接后將CF卡內的文件傳輸至計算機內，不能用計算機控制 |
| 記錄輸出 | 沒有打印功能 |
| 電源 | AC適配器Z1005：AC100V～240V(50/60Hz)，30VA（使用AC適配器，通過主機給9780充電時） |
| 體積及重量 | 176W×101H×41Dmm，600g (含電池組） |
| 附件 | 使用說明書×1，測量指南×1，測量指南真有效值篇×1，AC適配器Z1005×1，吊帶×1，USB連接線×1，CD-R（8870-21專用軟件處理）×1，保護膜9809×1 |
存儲媒介
※CF卡中標配PC讀卡器?！?gòu)買CF卡時的注意事項：請務必使用我司選件中的CF卡。若使用我司意外的CF卡，則無法保證進行正常的保存、讀取。
輸入線A
※輸入電壓根據測量?jī)x器的最大輸入電壓而定。
輸入線B
※輸入電壓根據測量?jī)x器的最大輸入電壓而定。
輸入線D
※對地電壓參考我司產品參數范圍?！硗庑枰╇婋娫?。
特注輸入線
用于P9000，關于特注品請另詢。（1）USB總線電源線（2）USB（A）-迷你B連接線（3）3分支連接線
輸入線E
※對地電壓參考我司產品參數范圍。※另外需要供電電源。
非接觸電壓測量
邏輯測量
※僅能連接小型端口型。※小型端口型的9327、9320-01、9321-01、MR9321-01不需要9323。
最大200A（高精度）
※使用高精度電流傳感器時領先需要電源CT955x?！芎虲T955x連接的僅限12pin（ME15W）端口的（-05型）傳感器。※使用10pin（PL23）端口的傳感器另外需要轉換線CT9900。
最大1000A（高精度）
※使用高精度電流傳感器時領先需要電源CT955x?！芎虲T955x連接的僅限12pin（ME15W）端口的（-05型）傳感器?！褂?0pin（PL23）端口的傳感器另外需要轉換線CT9900。
PL23(10pin）-ME15W（12pin）轉換
傳感器用電源
※使用電流單元8971時不需要?！褂酶呔入娏鱾鞲衅鲿r(shí)領先需要電源CT955x?！芎虲T955x連接的僅限12pin（ME15W）端口的（-05型）傳感器?！褂?0pin（PL23）端口的傳感器另外需要轉換線CT9900。
高精度電流傳感器和存儲記錄儀連接時的注意事項
■和MR8880-21/MR8875-30/MR8870-30連接·高精度電流傳感器 (ME15W)＋CT9555＋BNC連接線 →MR8870-30?高精度電流傳感器(PL23)＋CT9900＋CT9555＋BNC連接線 →MR8870-30

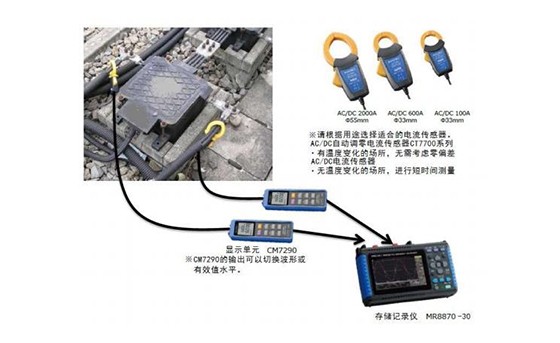

100A～2000A（中速）
使用這類電流傳感器時另外需要CT7290等。
500A～5000A
※用于50/60Hz工頻電源線
泄漏電流
※用于50/60Hz工頻電源線
電源
※Z1005為主機標配
其他選件
※9809為主機標配
產品樣本
使用說明書
通訊指令
產品外觀圖
在線培訓視頻
軟件下載
HIOKI智測會歡迎您！
您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。
如若您已加入會員，歡迎您點擊登錄進入會員后臺！
型號
品名
文件
記述
容量
備注
 |
| 存儲記錄儀 MR8870-30，8870-21 升級 v2.05 (2017年12月 ) |
 |
| 版本升級應由資格技術員來執行。 與MR8870-30，8870-21的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。 |
|
|
|
| 升級前: |
|
| 通過初始啟動畫面顯示的版本號，確認當前MR8870-30，8870-21的固件。 |
|
|
如MR8870-30，8870-21 版本為 Ver 2.05，則無需升級儀器。 |
|
存儲記錄儀 MR8870-30，8870-21升級 v2.05(2017年12月)
版本升級應由資格技術員來執行。
與8870-21的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。
與8870-21的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。
? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。
? 請確認上面內容后，進行下載。 版本升級的方法請下載「版本升級方法」后,按說明進行。
? 「版本升級方法」中,記載下載之前的主機應做的準備內容和下載順序。
? 升級過程中,絕對不可切斷主機電源。
? 同時也不可抽去PC卡。若切斷電源會使主機發生故障,無法正常操作。這種情況需要修理才可恢復。
MR8870-30,8870-21版本升級履歷
| 更新時間 | 軟件版本 | 升級版本內容 |
2017-12 | 主機軟件V2.05 | 修正以下問題 *修正了設置有效值紀錄模式的交流電壓/直流電壓時，移動至測量設置畫面后，零位會被初始化的問題 |
| 2016-4 | 主機軟件 V2.04 | 修正以下問題 * 修正了有效值記錄模式下，ch2、倍率×5、不滿零位-500%時會死機的問題 ※本問題不適用8870-21。 追加以下功能 * 追加了有效值記錄模式的設置向?qū)е惺褂勉Q表的電流測量。* 追加了縮放的名稱的選擇種類。 |
| 2014-12 | 主機軟件 V2.02 | 修正以下問題 * 修正了在真有效值記錄模式的交流電壓/交流電流的測量條件下測量的話，則測量中的波形畫面所顯示的監視值不變化的問題 ※本問題不適用8870-21。 |
| 2014-11 | 主機軟件 V2.01 | 追加以下功能 * 追加了選擇型號的縮放種類（P9000）（僅MR8870-30） * 追加了測量模式切換時的設置保存項目 |
| 2014-4 | 主機軟件 V2.00 | 追加以下功能 ※用8870-21讀取MR8870-30保存的文件時請將8870-21升級至V2.00。 * 追加了換算的品名、輸出比率的選擇種類（僅MR8870-30） * 追加了有效值記錄模式 * 追加了實時保存功能 * 追加了刪除保存功能 |
| 2009-8 | 主機軟件 V1.08 | 追加以下功能 * 增加了將保存在主機內存中的設置數據一并保存/讀取至CF卡中的功能。 |
| 2009-2 | 主機軟件 V1.07 | 修正不良內容 * 修正了若強制結束的話，TRIG.OUT輸出無法清除的問題(若不是強制結束則沒有問題） |
| 2008-9 | 主機軟件 V1.06 | 修正不良內容 * 修正了點擊擴展名為4個字符以上的文件會無反應的問題 |
- 9010-50 和 9018-50 之間的區別
- 使用存儲記錄儀 MR8870、MR8880記錄耐壓測試儀的模擬輸出
- 初始化設置條件時的備用電池壽命
- 關于刪除保護的操作 存儲記錄儀、數據采集儀
- 電流記錄的設置方法 MR8870-30+9018-50
- MR8870-30的電源無法啟動 電池
- 記錄長度為“連續”時的記錄時間 MR8870-30
- 時間軸和采樣周期和可記錄時間 存儲記錄儀
- 使用鍵盤輸入指令 存儲記錄儀
- 有效值記錄儀上的西漏電流記錄 MR8870-30
- 在使用MR8870-30的存儲記錄模式時、記錄長度選擇為連續記錄時如何向CF卡進行保存 MR8870-30
- 可以使用9665(10:1探頭),9666(100:1探頭)的存儲記錄儀有哪些？
