無源元件可以進行等效電路分析，可分解為等效元件。等效電路分析軟件IM9000可將等效元件的值和標準值相比較，從而判斷合格與否。

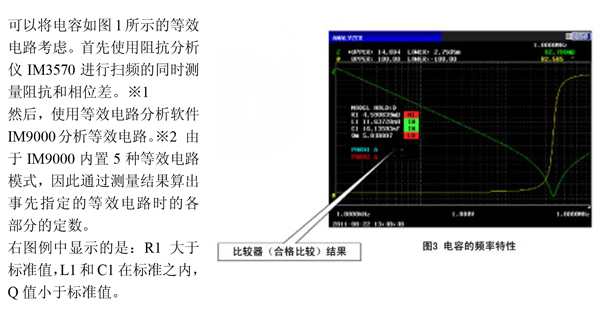

· 等效電路分析軟件IM9000通過安裝到阻抗分析儀IM3570中來使用。使用阻抗分析儀IM3570通過測量被測物并進行等效電路分析，可將無源元件類似5種模式的等效電路。確定此等效電路的標準值，通過比較定數電路可判斷被測物合格與否。

阻抗分析儀IM3570
等效電路分析軟件IM9000
※1 測量時，除了阻抗分析儀IM3570，還需要探頭和治具。請根據被測物的形狀進行選擇。
※2 等效電路分析軟件IM9000為阻抗分析儀IM3570出廠時需要指定的組裝選件。

※ 記載的內容是根據2012年5月發行的儀器型號。產品參數可能會有更改，請以現在發行的為準。
