等效回路分析軟件IM9000
返回上一頁回路分析功能/阻抗分析儀選件
內置于IM3570的可選軟件

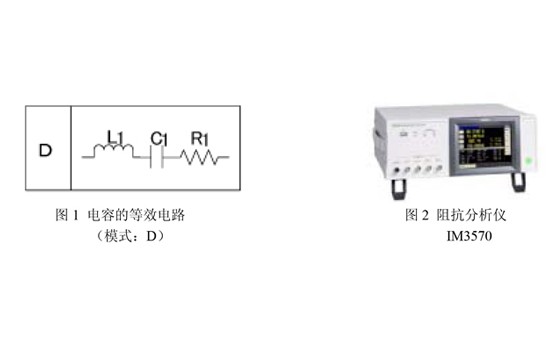

5個等效電路模型

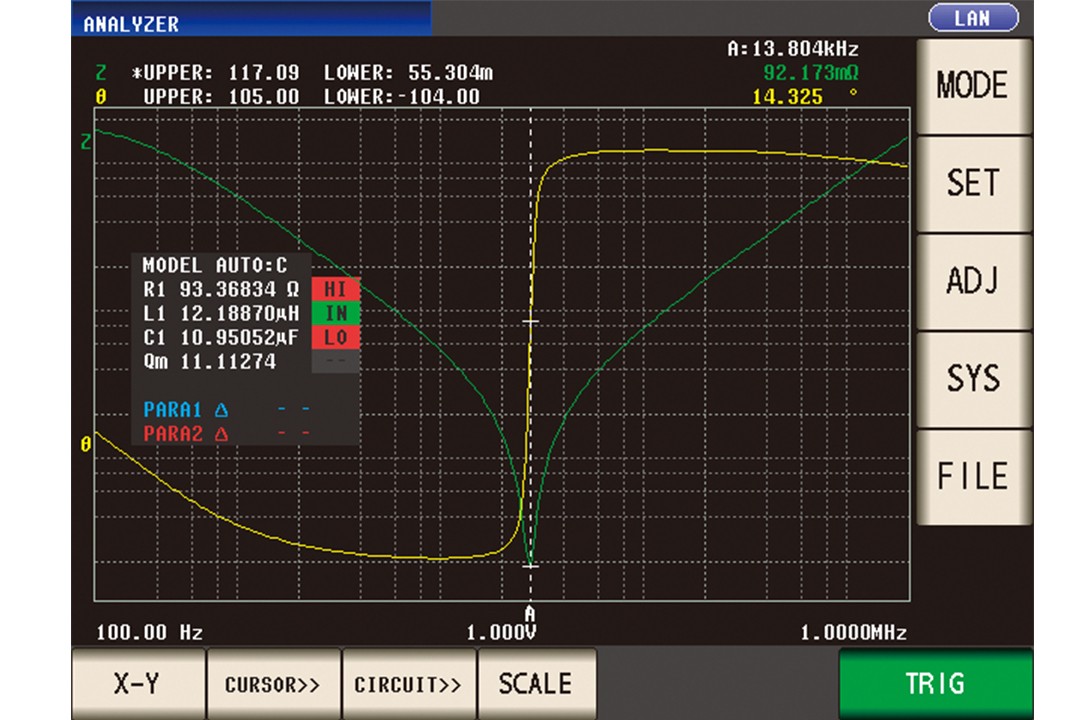

可以顯示由分析結果得到的理想頻率特征圖
柯?tīng)枅D，導納圓顯示
- 概要
- 規格
- 選件
- 相關下載
- 解決方案
- 常見問題
?IM9000可以從5個標準模型中自動選定等效回路模型，減小測量值和由分析結果得到的理想頻率特征之間的差異。
?可以對由一個部件和諧振銳度（機械品質因數）組成的L,C,R元件做PASS/FAIL判定。
?可以對使用壓電元件諧振或電感的元件做詳細的判定。
等效回路分析軟件IM9000是阻抗分析儀IM3570的一個選件功能。IM9000不包括在標準配置里。如果想使用IM9000功能，請?jiān)谫?gòu)買時說明選件。已購買阻抗分析儀IM3570的客戶可以再加上等效回路分析軟件IM9000功能。請聯系HIOKI各分支機構。
基本參數
| 三元模型 | 等效回路模型：用于線圈,電阻,電容的四個模型 測量項目:L1(電感),C1(電容),R1(電阻),Qm(諧振銳度) fr(諧振頻率)/fa(反諧振頻率) |
|---|---|
| 四元模型 | 等效回路模型：用于壓電元件的模型 測量項目:L1(電感),C1(電容),R1(電阻),C0(平行電容),Qm(諧振銳度或機械品質因數) fr(響應頻率),fa(反響應頻率),fs(連續諧振頻率),fp(平行諧振頻率),fm(最大導納頻率),fn(最小導納頻率),f1(最大電納頻率),f2(最小電納頻率) |
| 其他功能 | 仿真功能：可以顯示和對比由分析結果得到的理想頻率特征圖或用戶指定的值 比較器：比較分析結果并將判定結果輸出到屏幕，EXT,I/O |
| X-Y顯示 | 柯?tīng)枅D,導納圓顯示 |
