使用功率分析儀PW8001和AC/DC高壓分壓器VT1005，可以測量電抗器和變壓器等設備的損耗。

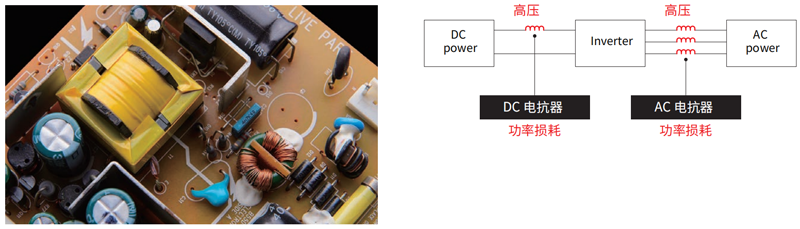

高壓電路變壓器和電抗器

在測量高壓電路的變壓器和電抗器的功率損耗時，需要進行高壓測量。此外，變壓器和電抗器是低功率因數設備。當功率因數較低 時，相位誤差對測量值的影響很大，因此低相位誤差的功率測量是必不可少的。

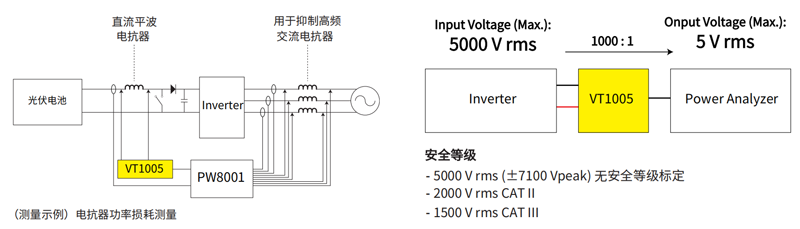

通過VT1005，可以使用功率分析儀測量高達 5000 V 的電壓。

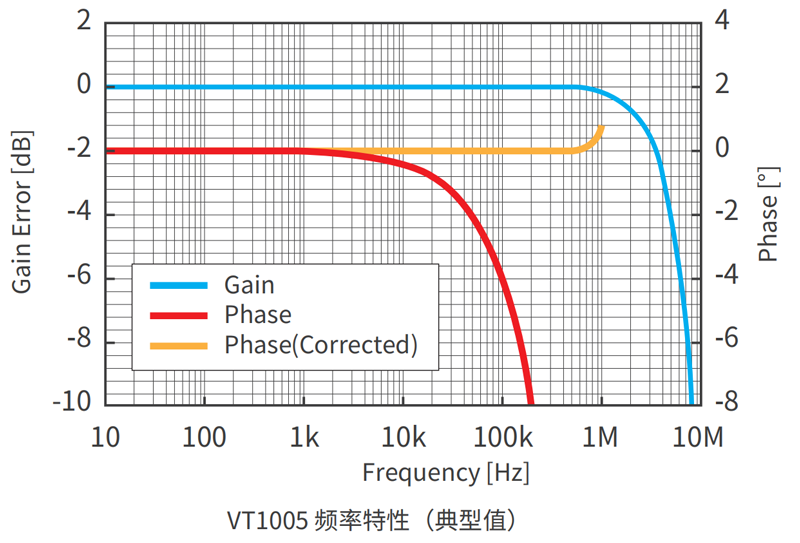

使用 VT1005，可以測量從 DC 到 4 MHz 的頻帶。此外，其在測量頻帶中幅度和相位特性的出色精度可實現高精度的功率測量。

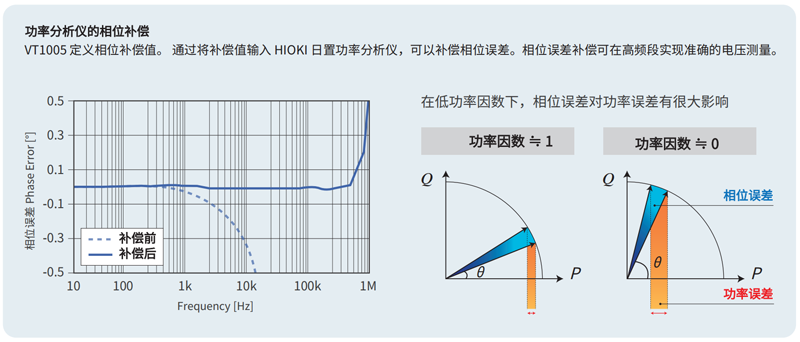

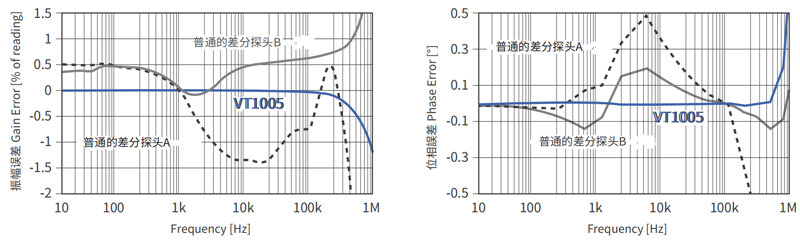

即使測量頻帶較寬，如果頻帶內的幅度誤差或相位誤差較大，也無法準確測量高效逆變器的效率和電抗器損耗。VT1005的振幅誤差為  ±0.1%（DC 至 200 kHz），相位誤差為 ±0.1° (*1)（DC 至 500 kHz）。測量頻帶中振幅特性和相位特性的出色精度可以準確測量逆變器效率。此外，還可以測量電壓和電流之間 88° 相位差的電抗器損耗，誤差為 ±5%。（*1：通過功率分析儀相位補償后）

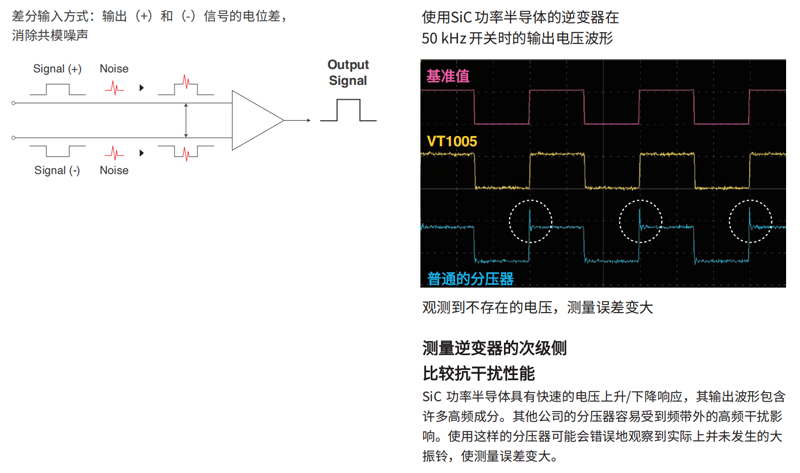

VT1005 不受共模和高頻噪聲的影響，即使在有干擾的環境中也能準確測量電壓。由于逆變器等轉換器是干擾源，因此抗干擾性在效率評估中尤為重要。
