AC/DC電流傳感器CT6877A

頻帶DC~1MHz，額定電流AC/DC 2000A，φ 80 mm

更準確地測量大電流化，高速化的變頻器的電流

概要
規格
選件
相關下載
常見問題

?高精度(振幅)：[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高精度(相位)：[50 Hz/60 Hz]±0.08°
?對于EV、HEV等電動汽車的2000A大電流測量游刃有余
?通過加強屏蔽，精確測量干擾中的電流，提高抗干擾性能
?平坦頻率特性和CMRR性能實現較高精度測量
?可在 -40°C 至 +85°C 的惡劣環境中進行高精度測量
?頻帶DC~1 MHz（幅度）的良好頻率特性
?可用于光伏發電、從電池充電/放電到逆變器輸出端的燃料電池評估等
?使用示波器/存儲記錄儀，可以進行波形監測（能和傳感器單元合用）

產品特點名稱

CAT III 1000V

※請?jiān)诟咻斎胱杩? MΩ以上測量儀器主機上使用。

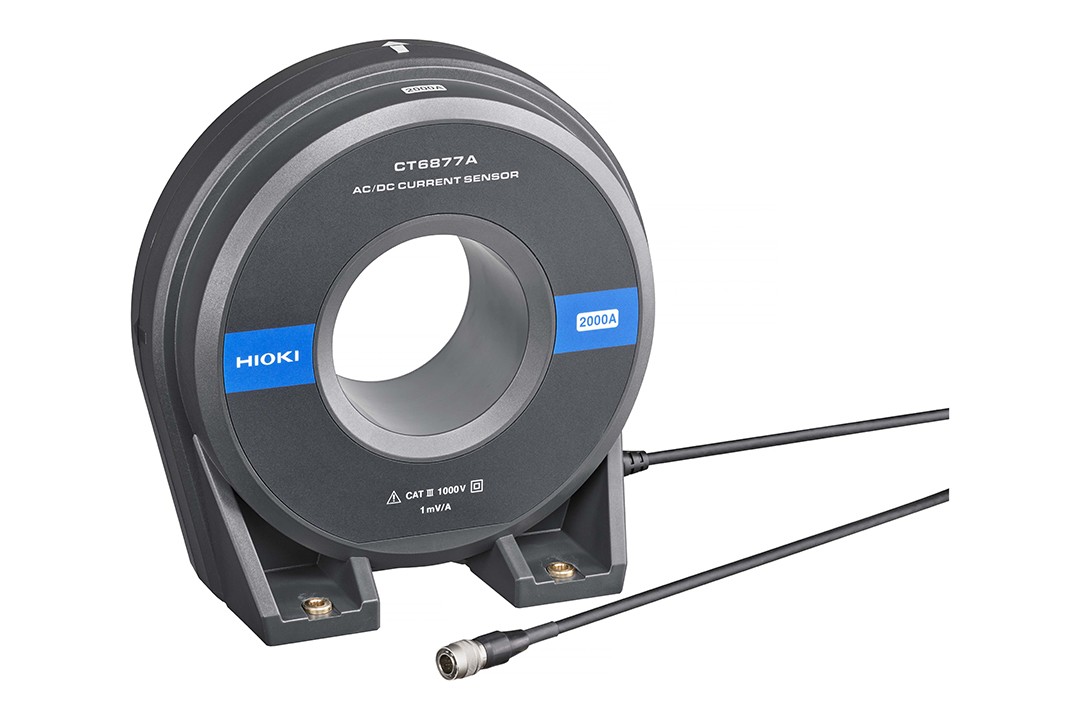

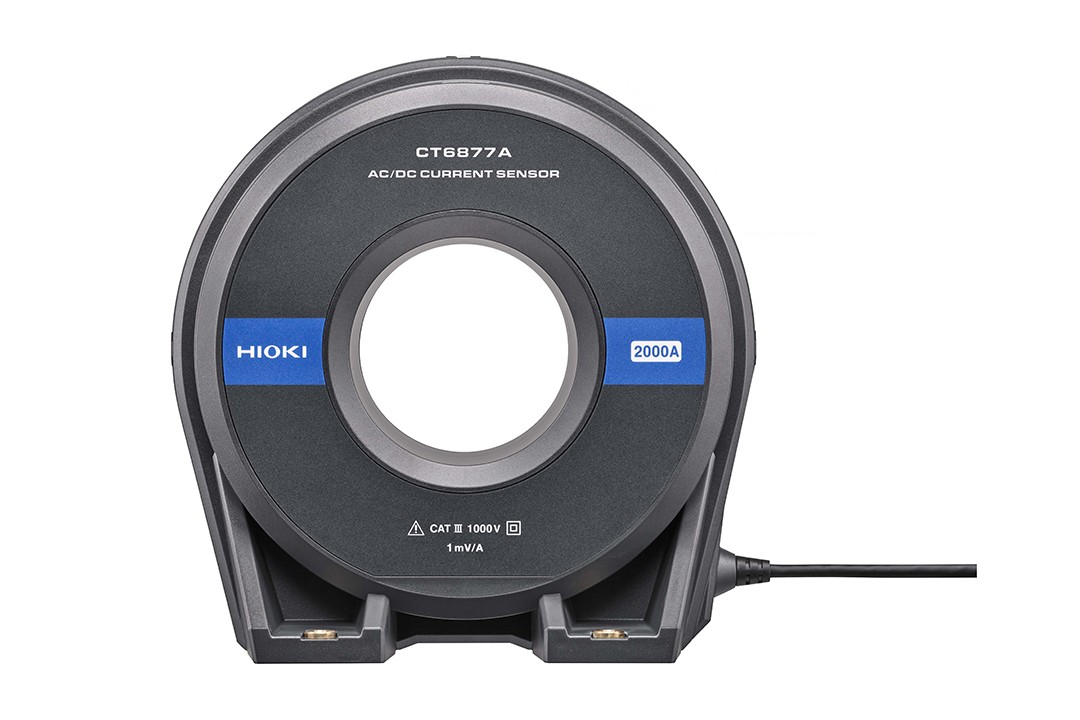

2000A閉口型電流傳感器

一般大電流會被分成2到4根電纜進行傳輸，但由于常規電流傳感器的直徑尺寸和額定值不足，導致每根電纜會由多個電流傳感器測量，每個電流傳感器的測量值由傳感器單元CT9557（選件）累加后作為一個輸出信號。

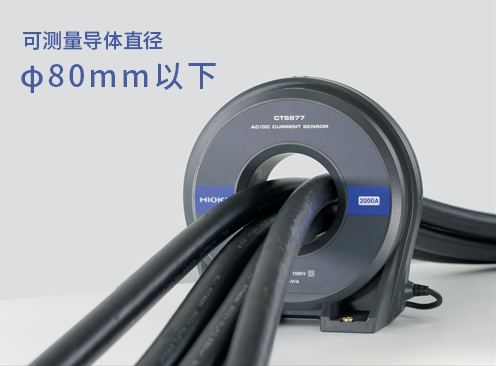

然而CT6877A是具備了80mm大直徑的傳感器，可容納4根外徑31mm（截面積250mm^2）的電纜。所以僅使用一個傳感器就可測量高達2000A的電纜。

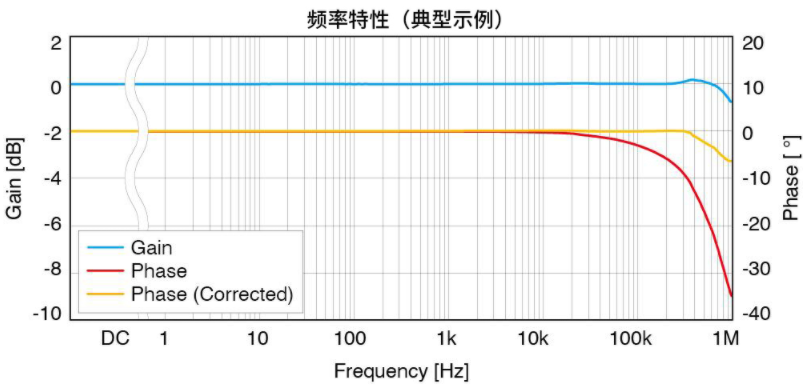

寬頻帶

額定1000 A的閉口型傳感器具備高級別的頻帶DC ～ 1.5 MHz (CT6876A-1: DC~1.2MHz)。與功率分析儀PW8001組合，能夠準確的測量高頻·低功率因數的功率。
電流傳感器的自動相位補償功能
為準確測量高頻且低功率因數的功率，相位誤差的補償至關重要。
PW8001能夠自動獲取電流傳感器的相位補償，以0.001°的分辨率進行補償?？梢院敛毁M(fèi)力的發揮電流傳感器的性能。
保證與功率計組合的精度

日置HIOKI保證本產品與功率計一起組合使用時的精度。CT6877A可與功率分析儀PW8001等高精度功率計配合使用，實現高精度電流測量。
與功率分析儀PW8001組合使用
提供從 DC 到 1MHz 的高精度功率分析解決方案。
PW8001配備電流傳感器相位補償功能，可準確測量高頻功率。
憑借 15MS/s 采樣率和 18 bit分辨率，精確執行 PWM 波形功率分析，實現無折返錯誤的分析。

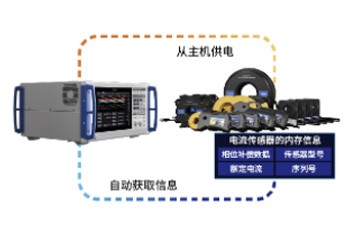

功率分析儀PW8001可自動識別電流傳感器的信息

電流傳感器搭載了存儲器（I2C-EEPROM）。
若將電流傳感器連接到功率分析儀PW8001上，則主機端會自動識別其相位補償數據、額定電流、傳感器型號以及序列號。
以往，相位補償值需要手動輸入。
如今，電流傳感器的信息可被自動識別，不會發生忘記設置或是輸入錯誤的問題，從而能夠做到更準確的功率運算。

基本參數（精度保證時間1年，調整后精度保證時間1年）

額定電流	AC/DC 2000A
最大輸入電流	降額范圍內（規定范圍內±3200 A peak）
頻率特性	振幅: DC?1MHz 相位：DC?700 kHz
線性	±10 ppm Typical
偏移電壓	±5 ppm Typical (23℃, 無輸入)
基本精度	(DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,相位: ±0.08°
輸出電壓率	1 mV/A ※測試儀的輸出是通過傳感器單元輸出的AC + DC電壓
對地最大額定電壓	AC/DC 1000V (50/60Hz, CAT III)
可測導體直徑	φ 80 mm以下
使用溫濕度范圍	-40°C? +85°C, 80% rh以下 (無結露)
電源	可由功率分析儀PW8001、 PW6001、PW3390或傳感器單元CT9555、CT9556、CT9557、3CH電流單元U8977供電
最大額定功率	9.5 VA以下 (2000A/55Hz測量時)
體積及重量	229 W × 232 H × 112 Dmm, CT6877A: 5 kg, 線長 3 m, CT6877A-1: 5.3 kg, 線長 10 m
附件	使用說明書 ×1, 線標 ×6, 使用注意事項 ×1
