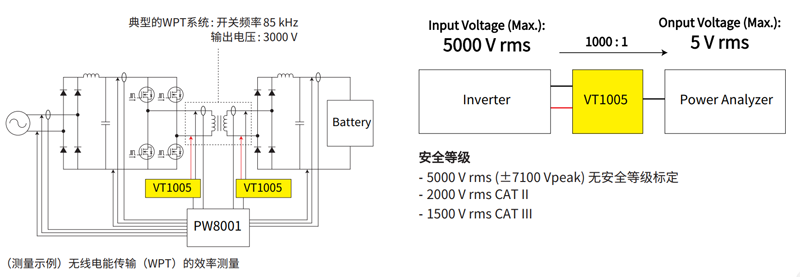

使用功率分析儀 PW8001 和 AC/DC 高壓分壓器 VT1005，可以測量無線的電能傳輸系統 (WPT) 的效率。

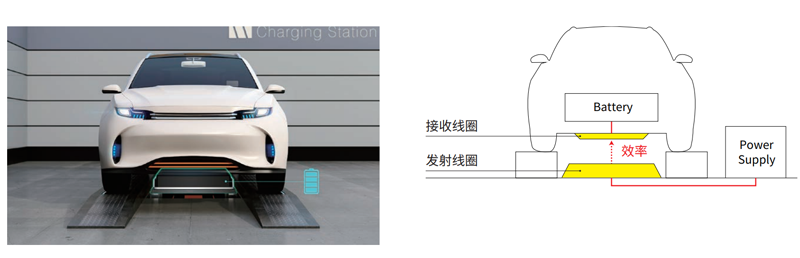

無線電能傳輸系統

以更高的電壓傳輸可以減少傳輸中的功率損耗。 WPT 輸出電壓往往更高。 測量這種效率需要高壓測量。 此外，由于 WPT 通過線圈傳輸功率，因此收發部分的功率因數非常低。當功率因數較低時，相位誤差對測量值的影響很大，因此低相位誤差的功率測量是必不可少的。

通過 VT1005，可以使用功率分析儀測量高達 5000 V 的電壓。

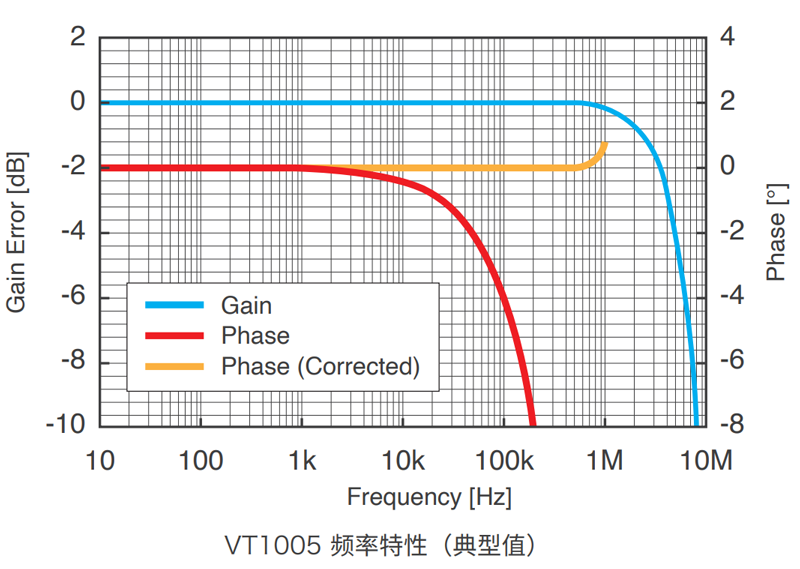

使用 VT1005，可以測量從 DC 到 4 MHz 的頻帶。 此外，其在測量頻帶中振幅和相位特性的出色精度可實現高精度的功率測量。

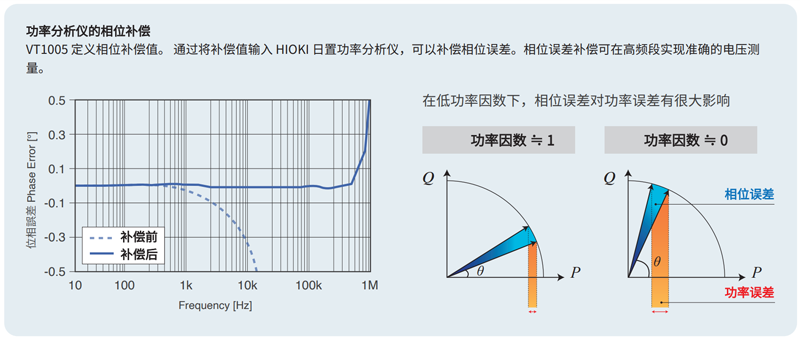

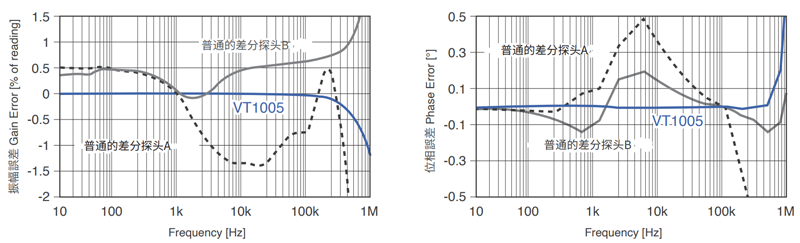

即使測量頻帶較寬，如果頻帶內的振幅誤差或相位誤差較大，也無法準確測量高效逆變器的效率和電抗器損耗。VT1005的振幅誤差為 ±0.1%（DC 至 200 kHz），相位誤差為 ±0.1° (*1)（DC 至 500 kHz）。測量頻帶中振幅特性和相位特性的出色精度可以準確測量逆變器效率。 此外，還可以測量電壓和電流之間 88° 相位差的電抗器損耗，誤差為 ±5%。 （*1：通過功率分析儀相位補償后）

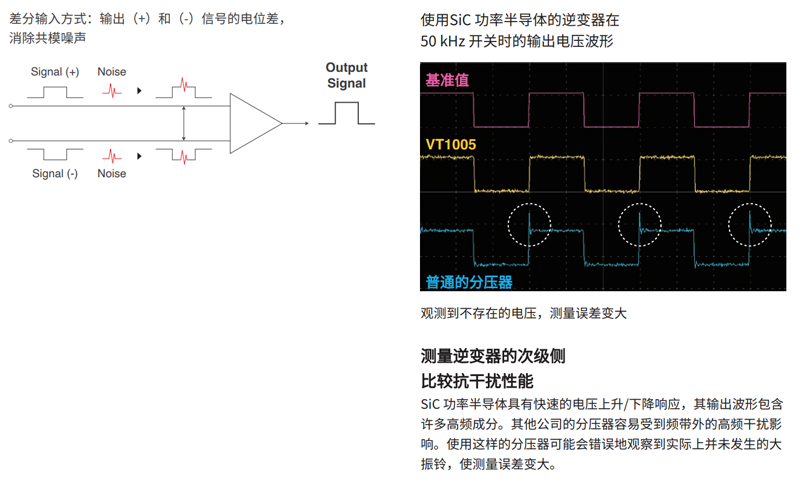

VT1005 不受共模和高頻噪聲的影響，即使在有干擾的環境中也能準確測量電壓。 由于逆變器等轉換器會成為干擾源，因此抗干擾性在 效率評估中尤為重要。
