次時代無線通信5G正在快速普及中。5G擁有低延時以及多連接的特點。例如車對車通信系統VX2，高速通訊的用途在增加。高速信號使用的回路中不可或缺的元器件之一“PIN二極管”。PIN二極管是P區和N區中間夾一層本征層(Intrinsic Layer)的半導體器件。P區、I區、N區取各自的首字母從而被稱為PIN。

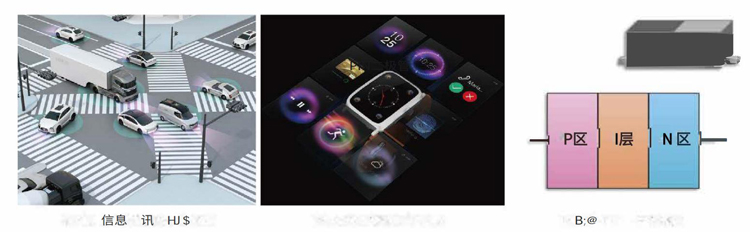

PIN二極管擁有以下特征。
? 端子間的電容非常低，對高速信號的傳輸沒有影響。
? 施加正向電壓時有正向電流流動，使得其能作為可變電阻工作。
根據這些特性、成為適用于AGC（Auto Gain Control）回路以及高速信號的收送信切換、開關控制等應用。

■ AGC（Auto Gain Control）回路
■ 高速信號的收發切換、開關控制回路

PIN二極管，施加正向電壓時有正向電流流動，使得其能作為可變電阻工作。這個特性被稱作高頻正向電阻（射頻電阻）多用符號“Rf”來表示。本例中，以100MHz頻率施加不同直流電流的情況，測試P/N二極管的If-Rf特性。

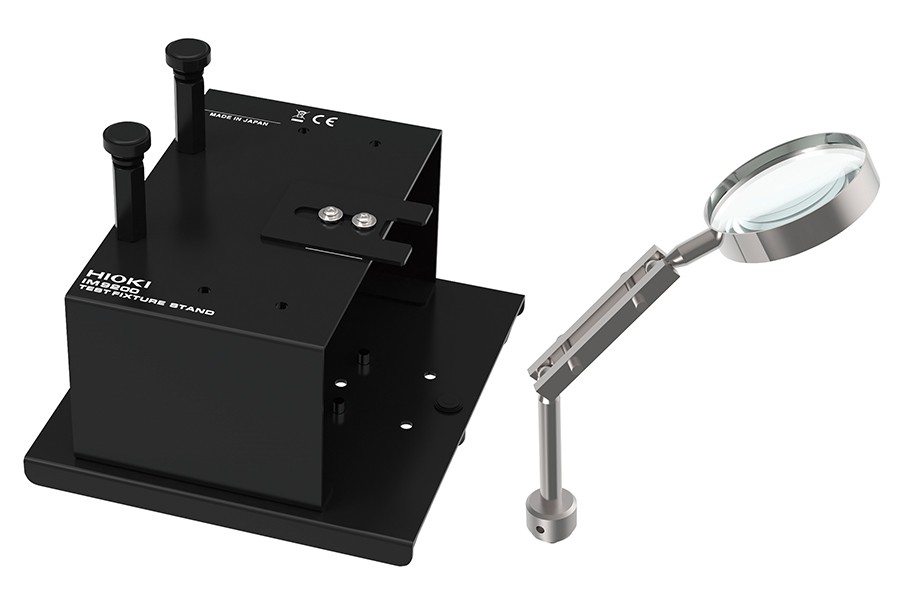

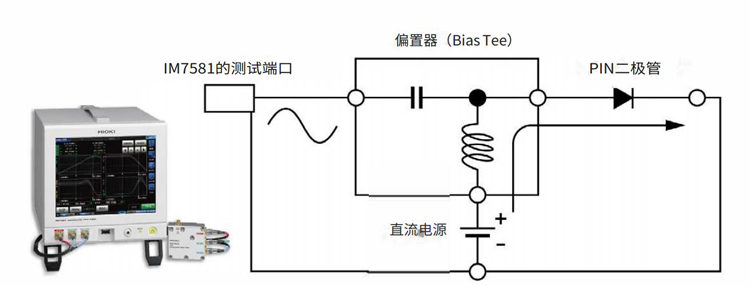

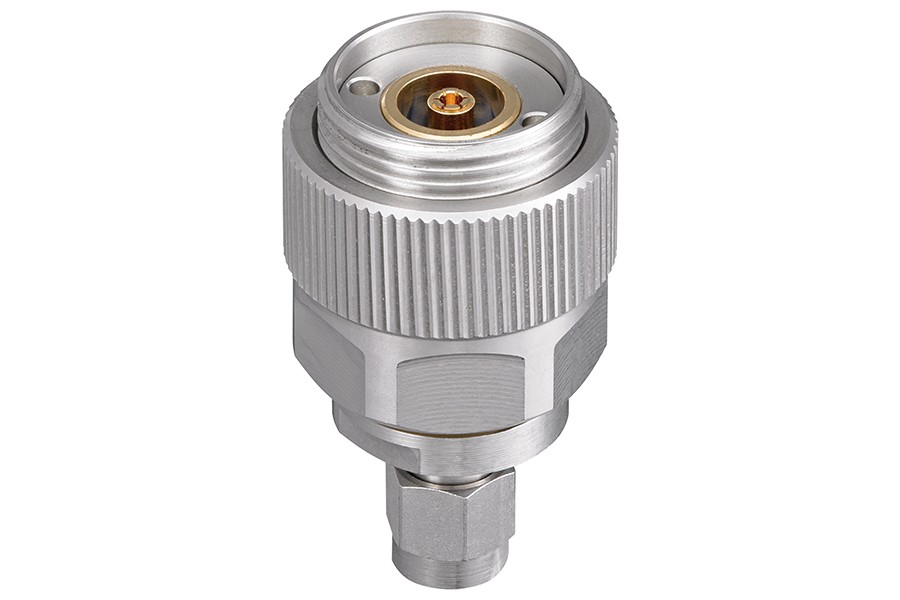

偏置器（Bias Tee）請如下圖方式連接。
從直流電源流出的直流電流被阻擋住不流入IM7581。另外，IM7581的100 MHz測量信號被偏置器（Bias Tee）內的扼流圈阻擋，不流入直流電源。通過偏置器（Bias Tee），PIN二極管在施加直流電流的狀態下，用100MHz來測量高頻正向電阻。

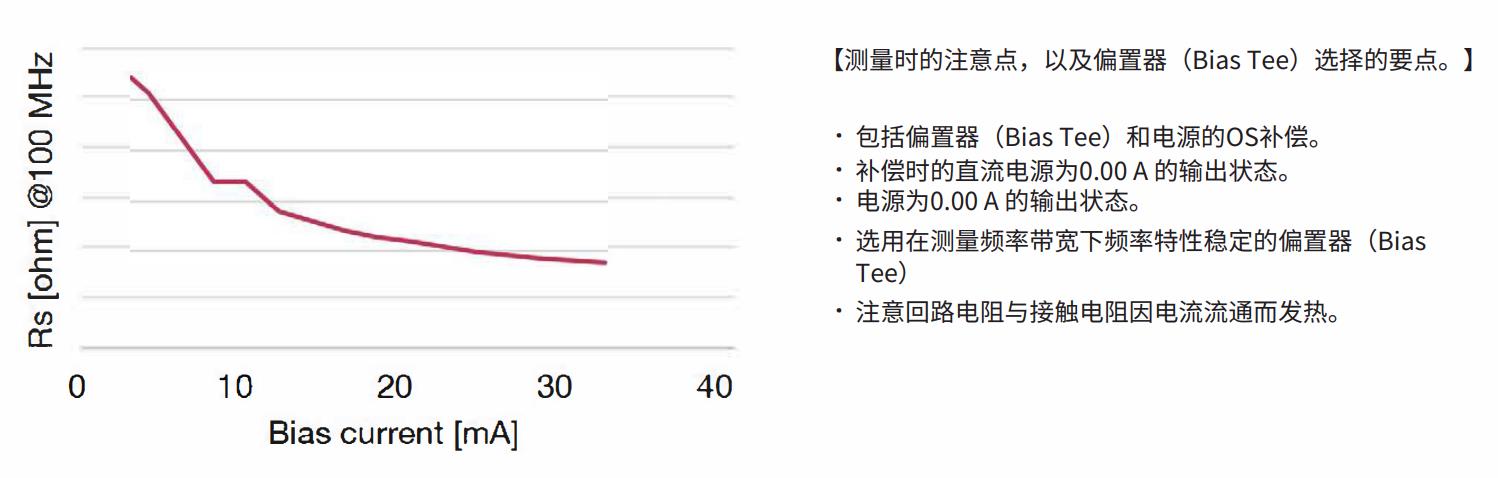

使用阻抗分析儀IM7581，進行PIN二極管的電阻測量數據如下。
