在鋰電池的生產工序中，為了確認電池的絕緣強度會進行耐壓測試。這是根據各種標準中規定的測試方法，在出廠檢查中進行的測試。對于鋰電池測試電壓一般采用直流電壓進行。下面介紹電池模組和鋰電池包的生產工序中的直流耐壓測試。

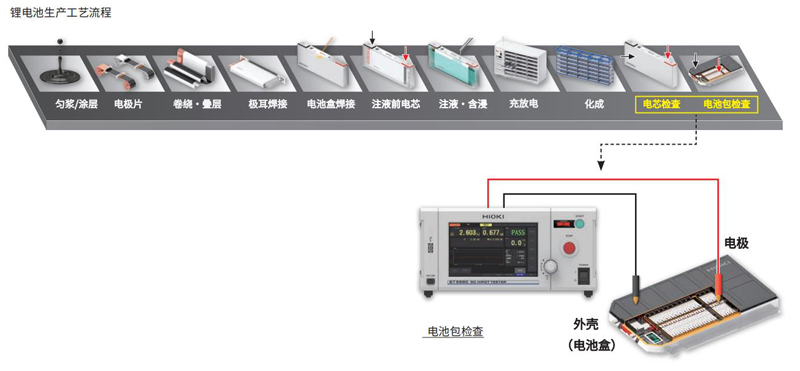

在鋰電池的生產線上實行的耐電壓試驗 檢查鋰電池的電芯、模組、電池包電極和外殼間的耐壓

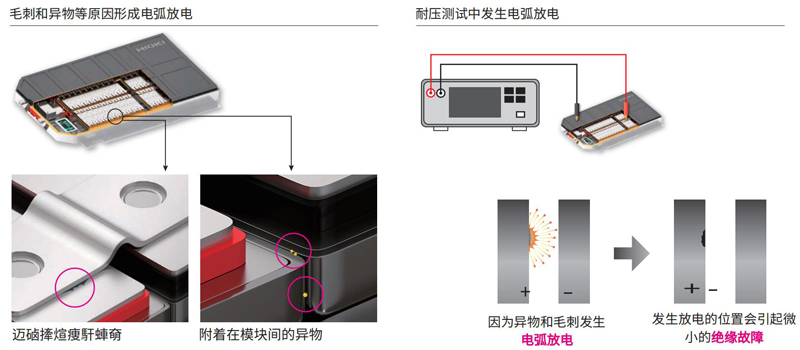

成品電芯運輸時，模組或電池包組裝時，都會存在異物混入附著的風險。另外，組裝時進行焊接作業時，焊接處可能形成毛刺。如果 在模組和電池包中有異物和毛刺，則在進行耐壓測試時會產生電弧放電。產生放電的異物和毛刺本身在放電時會燃燒殆盡，因此即使 再次進行耐壓測試也無法檢出。但是，發生放電的位置有時會引起微小的絕緣故障。這樣的絕緣故障會降低絕緣性能，導致電池老化，更糟糕的情況下有可能會導致發熱或起火。ST5680 具有電弧檢測功能，能準確捕捉耐壓測試時發生的電弧放電。

為了確保電池的安全性，電極（正極和負極）和外殼間需要充分絕緣，防止因為異物和焊接毛刺引起的異常發熱、起火，以及電池老化。在出廠檢查時進行嚴格的耐壓測試，確認電池的絕緣性能。因此，需要使用滿足以下條件的測試儀。

■ 測量儀器的測試條件（電源性能）能夠滿足國際標準中的規定

■ 想對檢測結果有一個詳細的數據管理（目的：提升電池品質的可靠性，調查故障發生時的原因，檢測數據的溯源）

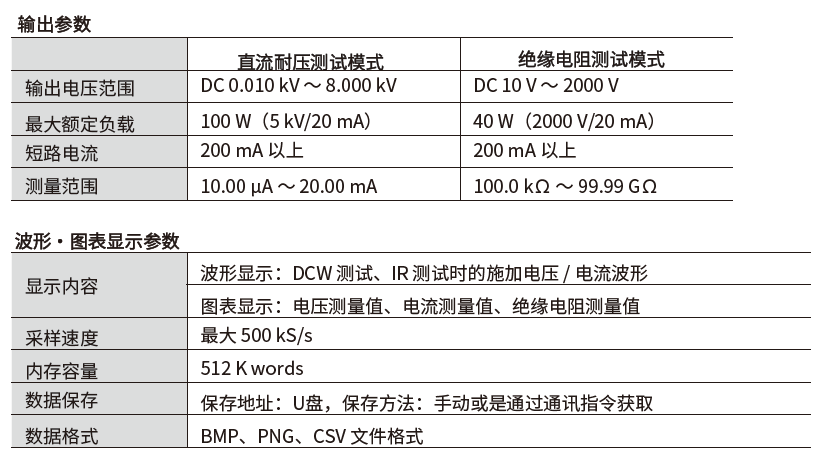

直流耐壓絕緣電阻測試儀ST5680 ，具備了符合各種國際標準中要求的直流耐壓測試用的電源的性能。除了數mA 的測試，還能滿足隨著電池的絕緣性能的提高所需要的μA級微小電流測試。提供穩定可靠的檢測，提升電池品質的可靠性。

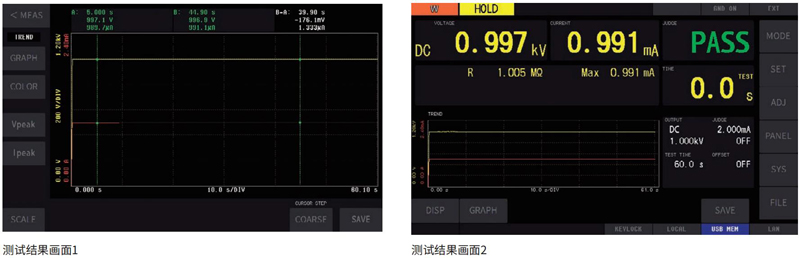

ST5680 能在電池的電極、外殼之間施加規定的電壓，正確的測量微小的電流值。測試結果能以數值和波形來確認。此外，還可以管理 測試結果的詳細數據。（關于測試條件的詳細情況，請參考使用的安全標準。）

【耐壓測試示例】

測試電壓：1 kV

測試時間：60 秒

允許值（判斷標準）：2 mA

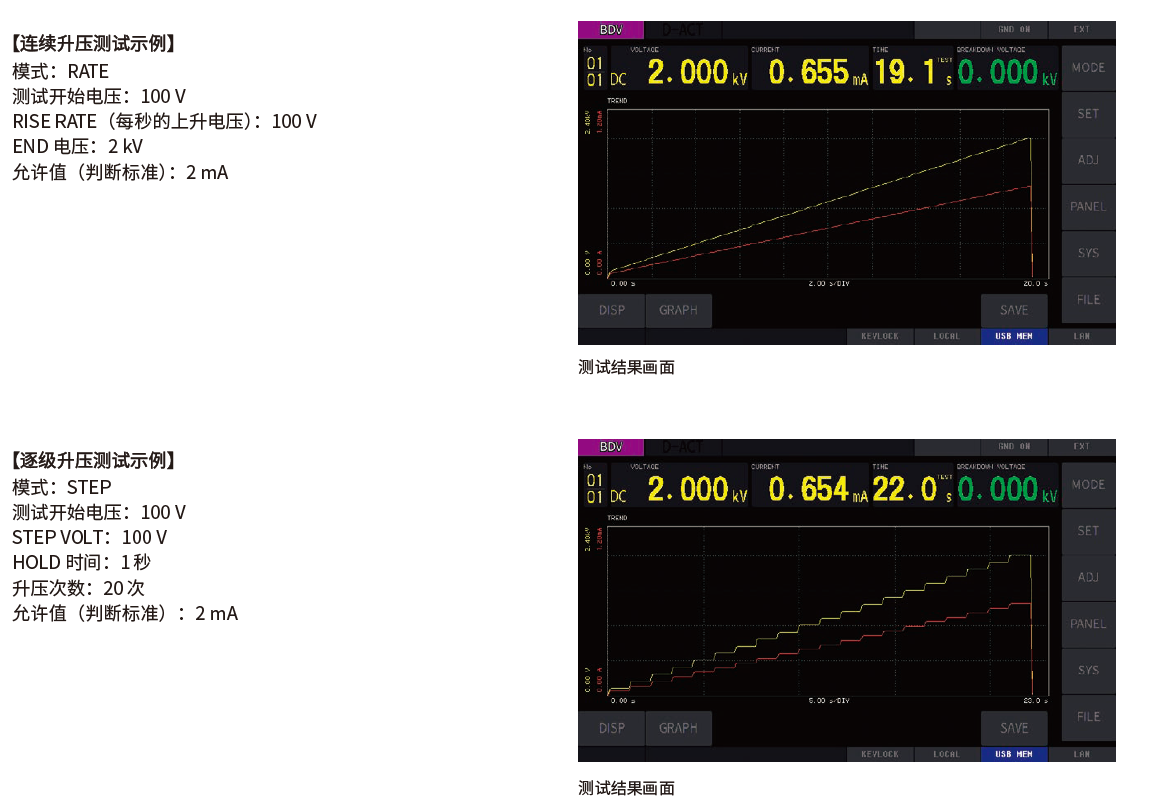

直流耐壓絕緣電阻測試儀ST5680 搭載了BDV功能 。BDV功能是為了確認測試對象的絕緣擊穿電壓的功能。以一定速率提升施加的電壓，確認達到絕緣擊穿時的電壓。測試方法按標準的規定，有連續升壓測試和逐級升壓兩種測試方式。ST5680同時具備了這兩種測試功能，也可用于電池開發時的性能評估(絕緣耐力評估）。
